实验室试管抓取移载机械臂结构设计

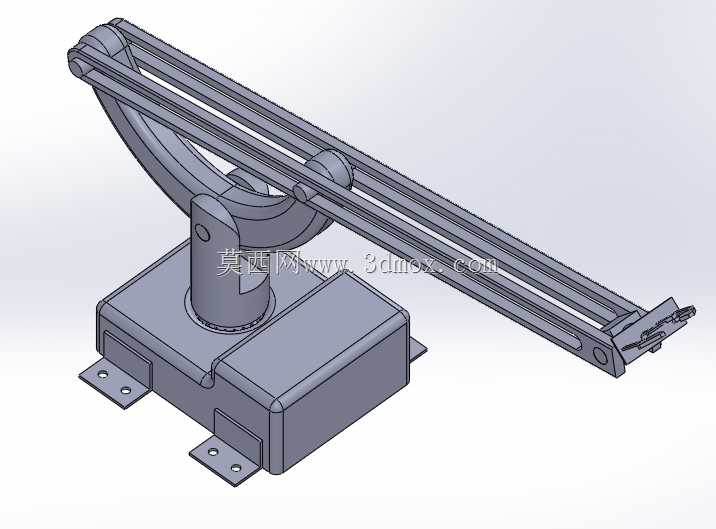

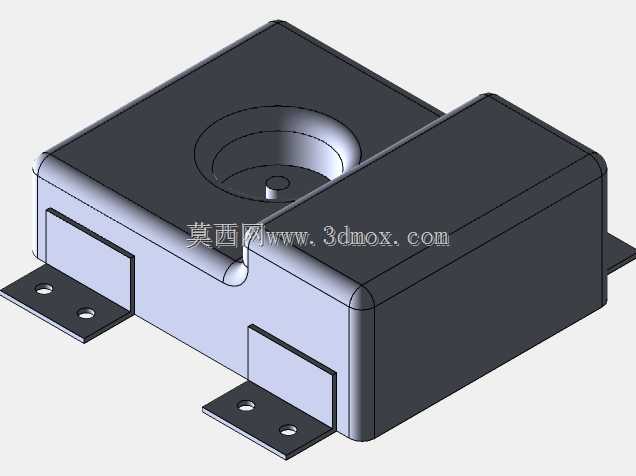

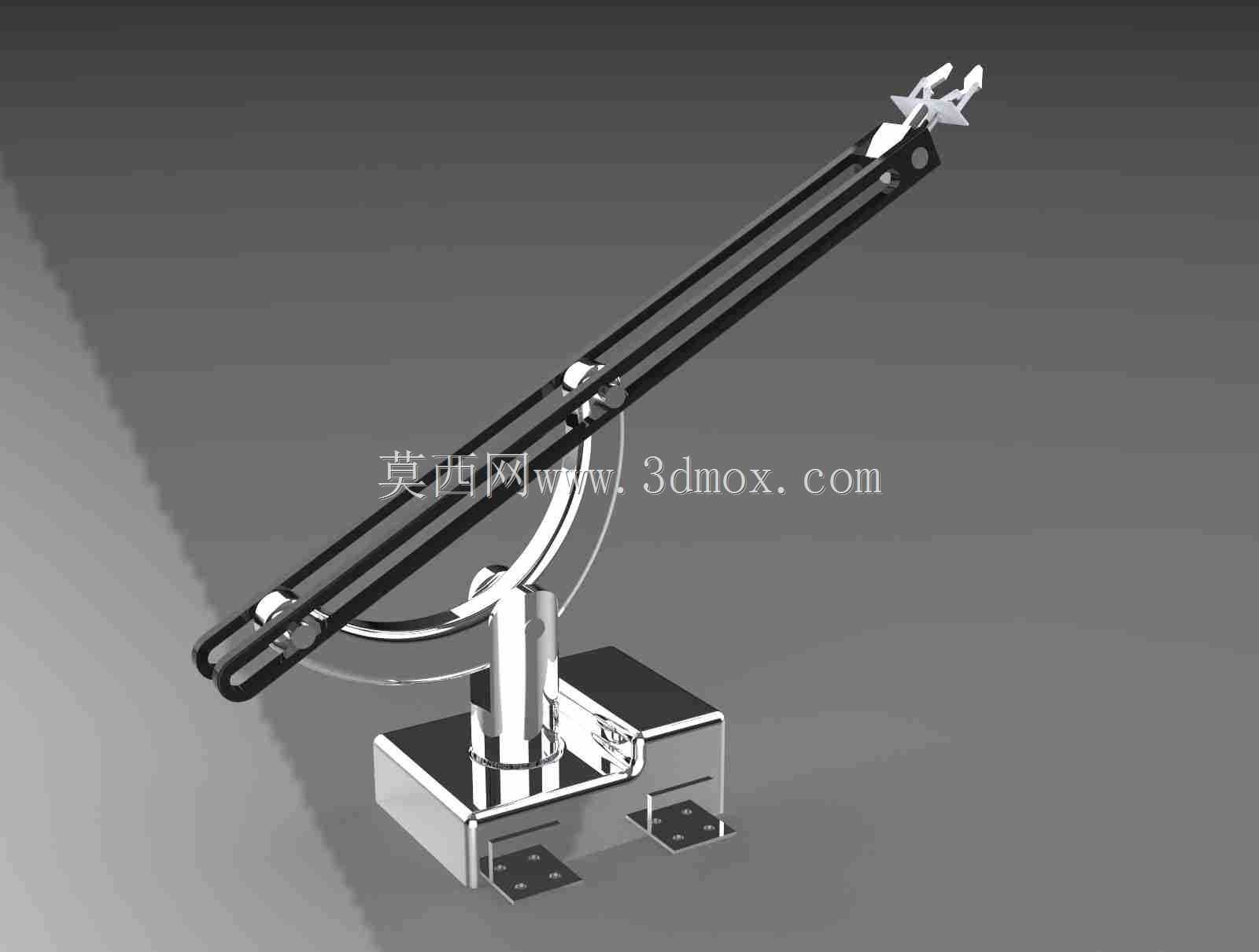

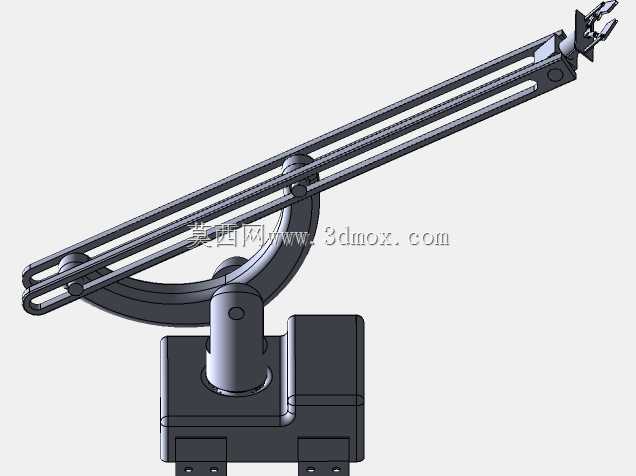

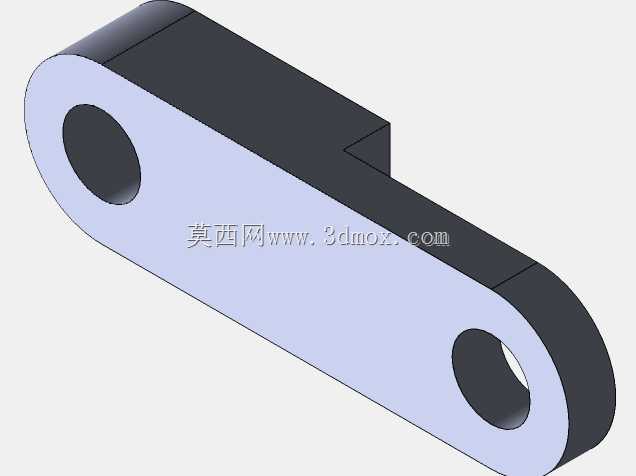

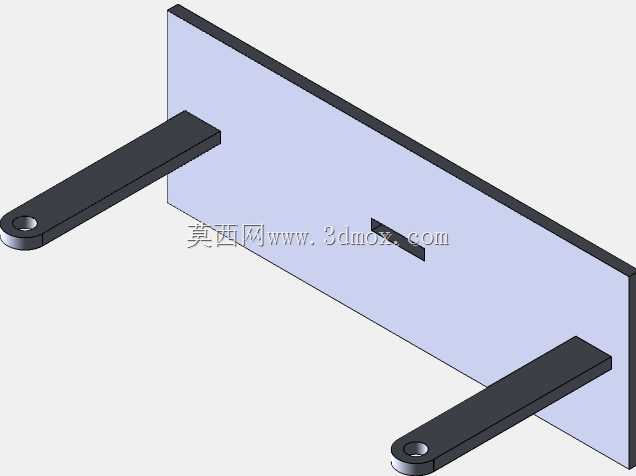

　　在生物、化学类实验室的日常样本处理流程中，试管类耗材的移载、转运是重复度极高的操作环节，人工操作不仅效率受人员疲劳度影响，在涉及高危试剂、恒温样本的场景下还存在操作风险，这款试管抓取机械臂正是针对这类场景开发的专用执行机构。从结构布局来看，设备采用台式固定安装方案，底部为矩形金属基座，基座底面预留两组对称的安装孔位，可直接通过螺栓固定在实验台台面或者配套的自动化样本架侧边，安装时需要预留基座周边至少120mm的操作维护空间，避免臂体回转时与周边实验器具产生干涉。臂体主体采用平行双杆式的长悬臂结构，相比单臂结构具备更好的抗扭性能，在末端夹持试管满负载状态下，臂杆的形变量可以控制在0.3mm以内，

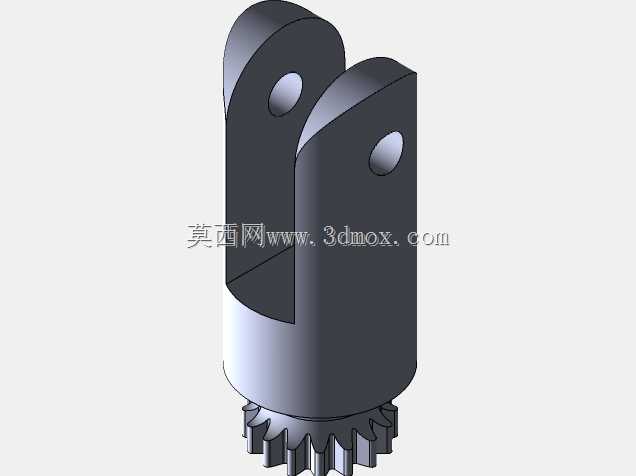

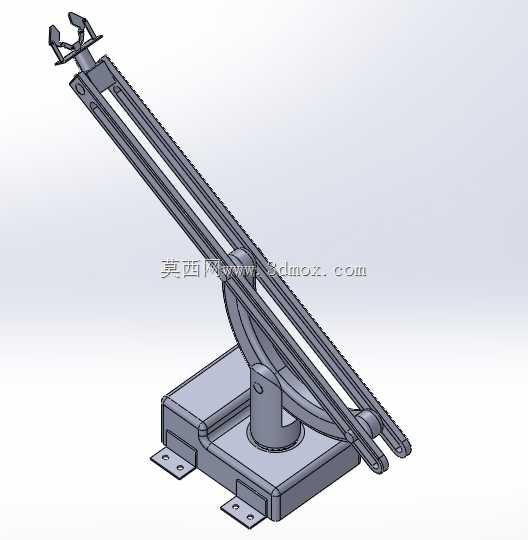

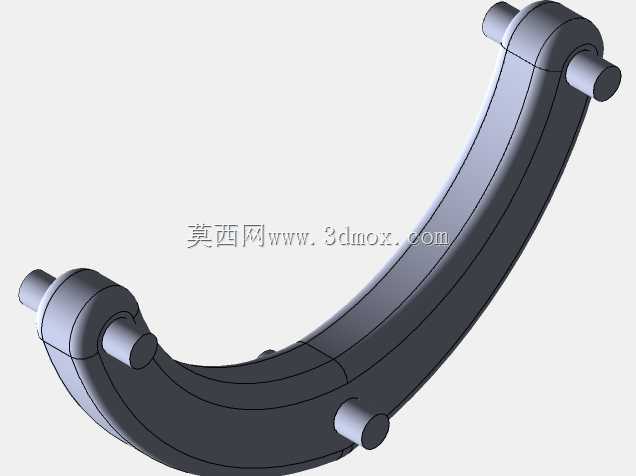

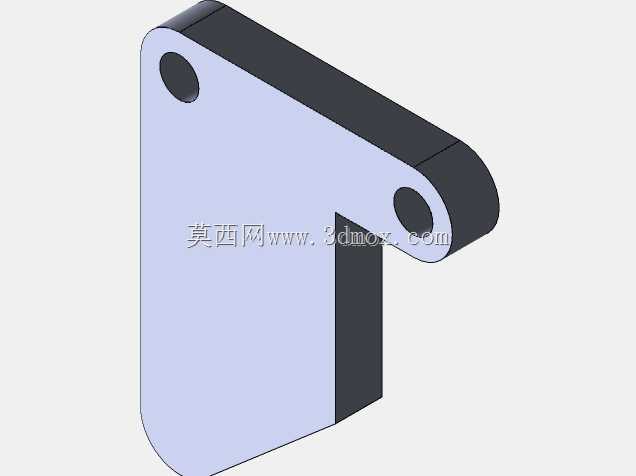

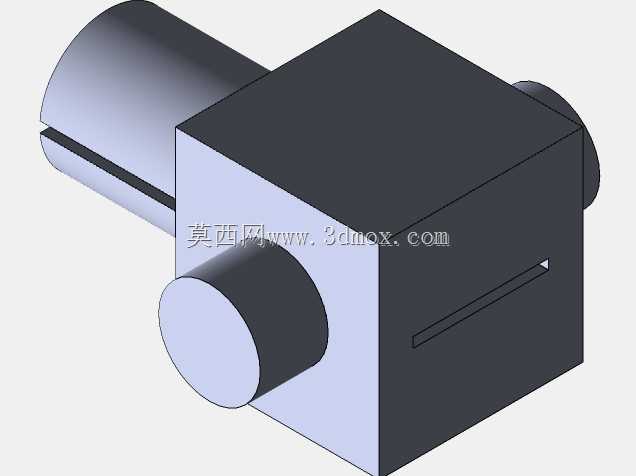

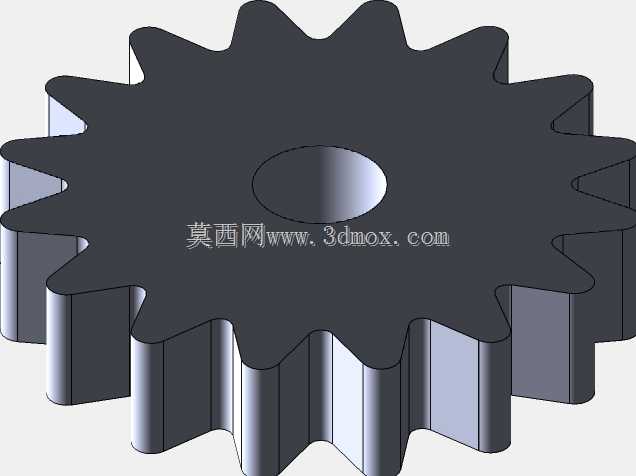

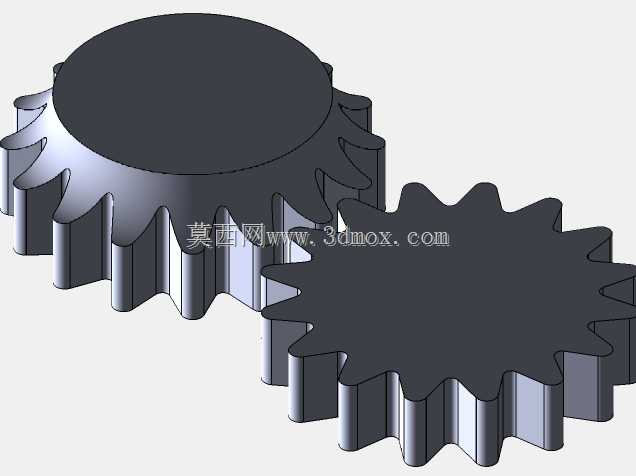

　　保证移载过程中试管内试剂不会因为臂体晃动出现洒漏。关节部分采用俯仰加回转的组合自由度设计，基座与主臂连接的位置设置竖直回转关节，可实现臂体在水平面上180度范围内的角度调整，主臂中段设置弧形俯仰导向结构，配合内置的传动组件可以实现臂体仰角在0到75度区间内的连续调节，能够覆盖同一安装平面上不同高度、不同水平距离的试管架位点，常规适配的移载工作半径在300mm到650mm之间，完全满足常规实验台面上样本架、离心管架、恒温模块之间的转运需求。末端执行器采用夹爪式结构，夹爪的内弧面适配标准15ml、50ml实验室离心管以及常规玻璃试管的外径尺寸，夹持力通过结构参数预设，既可以保证试管夹持过程中不会滑落，

　　也不会因为夹持力过大导致玻璃试管碎裂、塑料试管变形漏液。设计过程中优先考虑了实验室场景的清洁需求，所有外露结构件均采用表面抛光的金属材质，没有容易积尘的缝隙死角，日常可以直接使用实验室常用的中性消毒剂进行表面擦拭，不会出现锈蚀或者涂层脱落的问题。传动部分的走线全部隐藏在平行臂杆的中空间隙内，外部没有裸露的线缆，避免臂体运动过程中线缆剐蹭到实验台面上的器皿或者试剂瓶。从实际使用的适配性来看，这款机械臂既可以作为独立的手动辅助操作机构使用，也可以在关节位置加装驱动组件，升级为自动化移载单元，对接实验室的样本管理系统，实现试管样本的自动分拣、转移，替代人工完成重复性的移管操作，降低实验人员的重复劳动强度，

　　同时减少人工接触高危样本带来的安全隐患。在安装边界的考量上，设备整体处于最大仰角状态时的总高度不超过420mm，臂体完全收回时的水平投影长度不超过280mm，不会占用过多的实验台台面空间，对于空间紧张的中小型实验室也具备较好的适配性。结构设计过程中对每个运动节点都做了限位设计，不管是手动操作还是后续加装电动驱动，都不会出现臂体过转碰撞基座或者周边设备的问题，夹爪的开合行程也做了机械限位，最大开合距离适配最大规格的50ml离心管，最小闭合位置可以稳定夹持10ml规格的小直径试管，覆盖了实验室绝大多数常用的试管类耗材尺寸。
