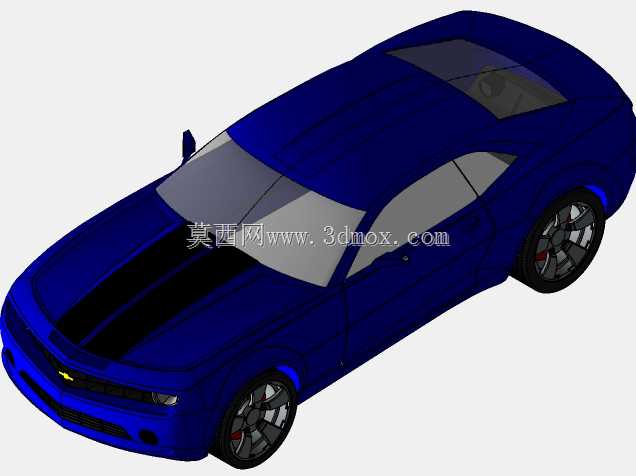

雪佛兰科迈罗2010款轿跑外观结构三维建模

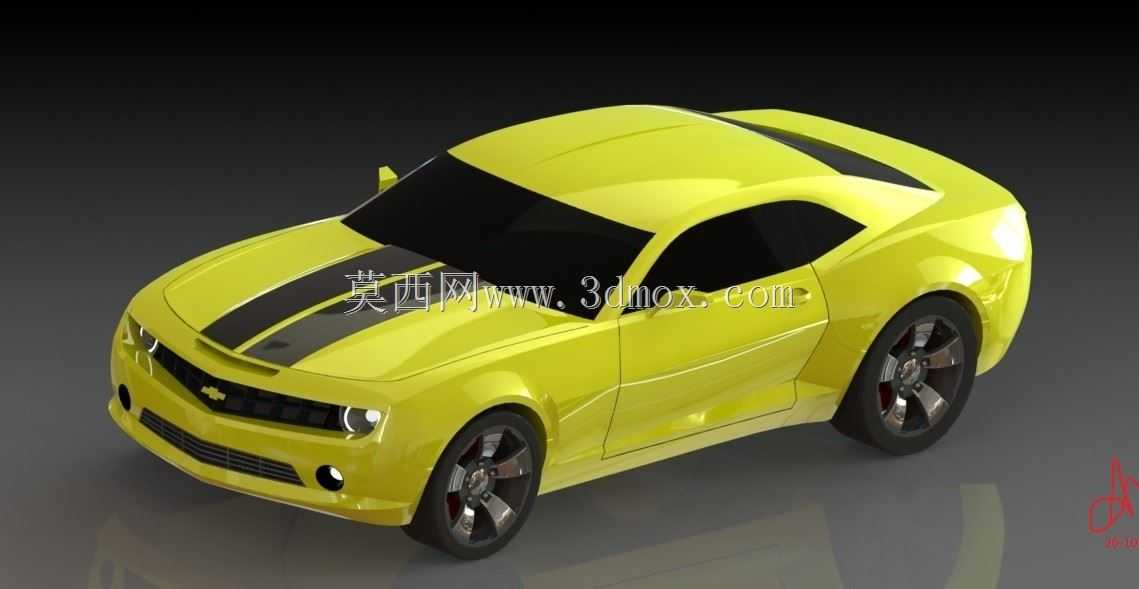

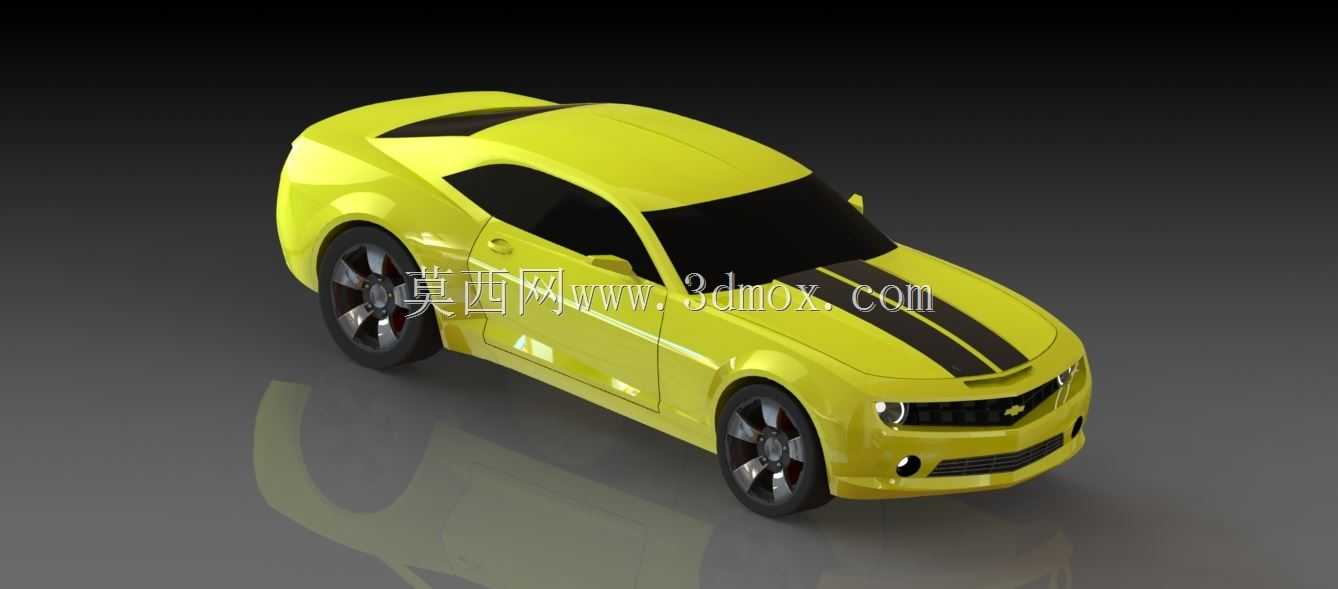

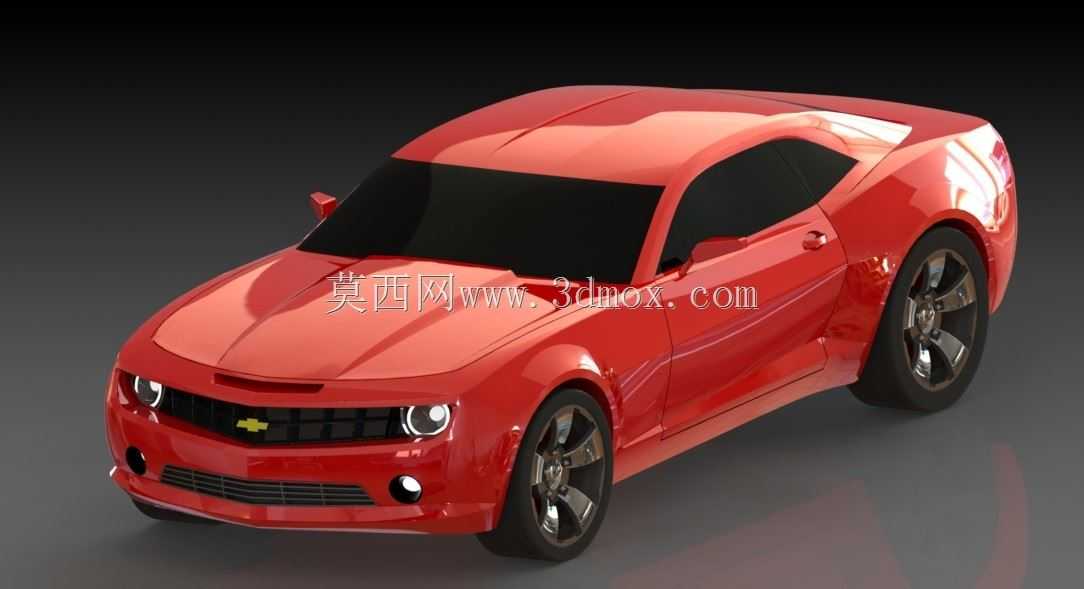

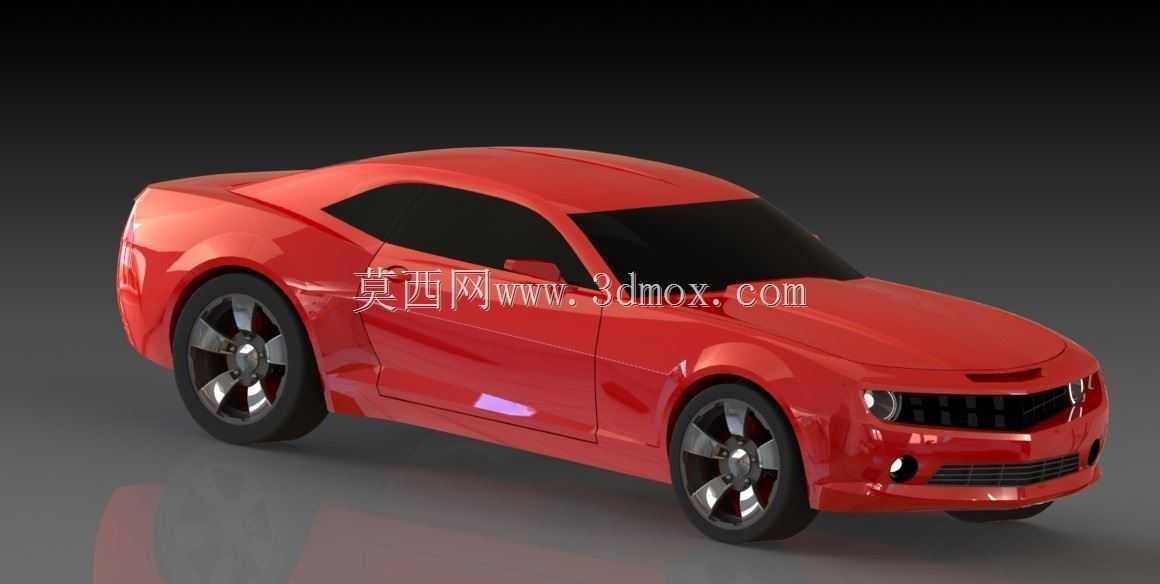

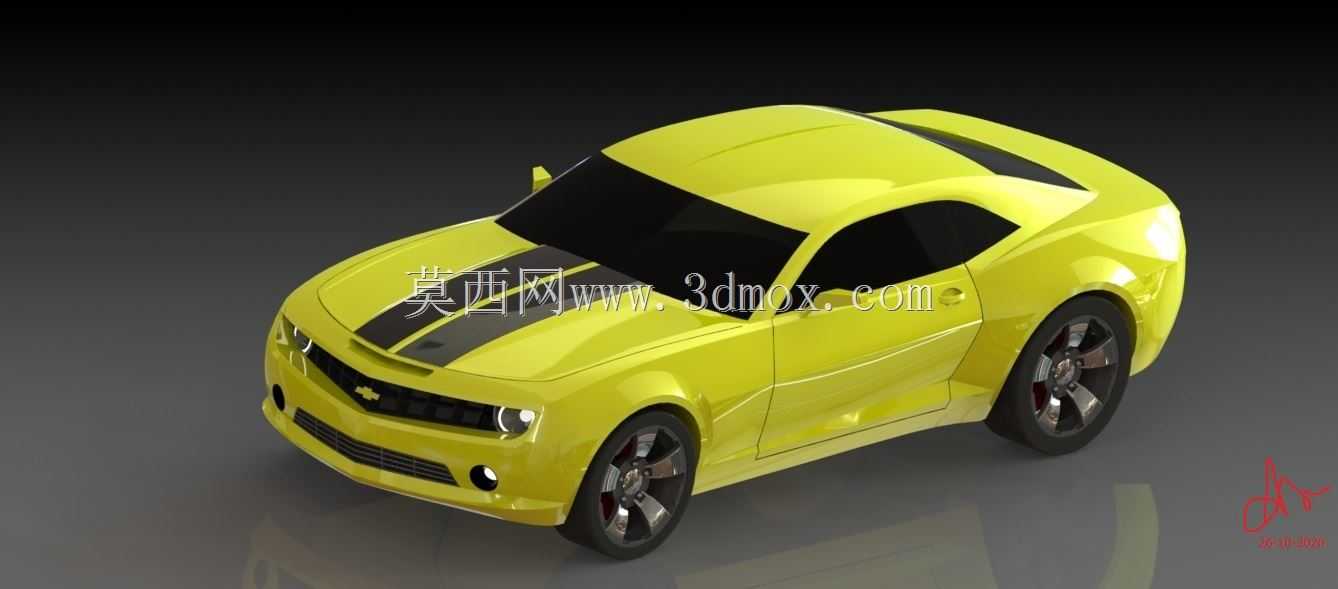

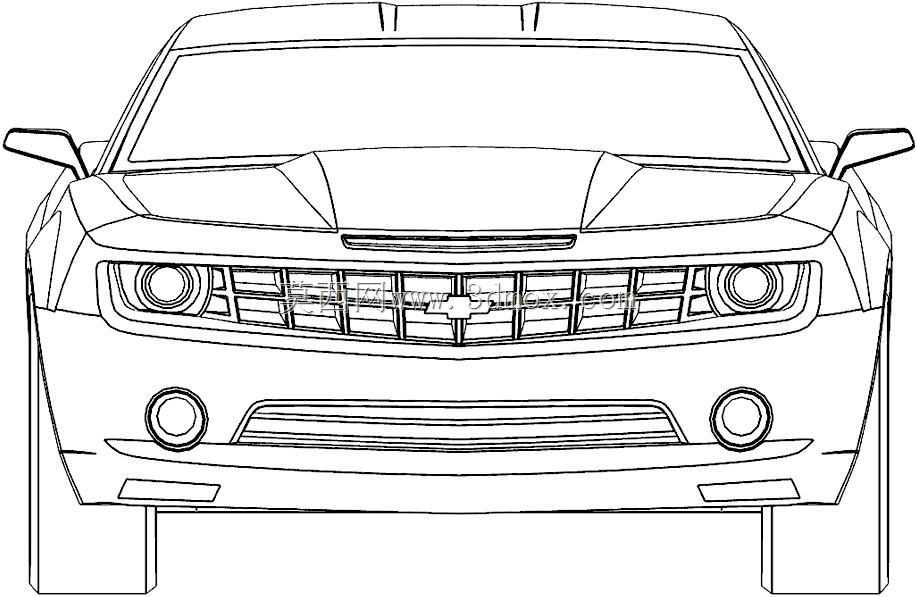

　　在乘用车正向研发的造型验证环节，1:1比例的外观曲面模型是衔接造型创意与工程落地的核心载体，本次完成的科迈罗2010款轿跑建模，核心服务于造型评审、曲面光顺性校验、改装方案预演三类核心场景，覆盖从造型工作室的油泥模型对标，到售后改装件的适配开发全流程需求。建模过程中优先还原了该款车型标志性的肌肉感线条，前脸部分的梯形下格栅、圆形雾灯嵌入区域、隆起的引擎盖双筋线，全部采用G2连续的曲面构建逻辑，避免后续做渲染或者3D打印验证时出现曲面褶皱、反光断层的问题。车身侧面的肩线从翼子板后端一直延伸至尾灯处，建模时特意控制了腰线的曲率变化率，保证不同角度下的光影反射效果和实车一致，车门处的内凹曲面做了0.8mm的工艺圆角处理，

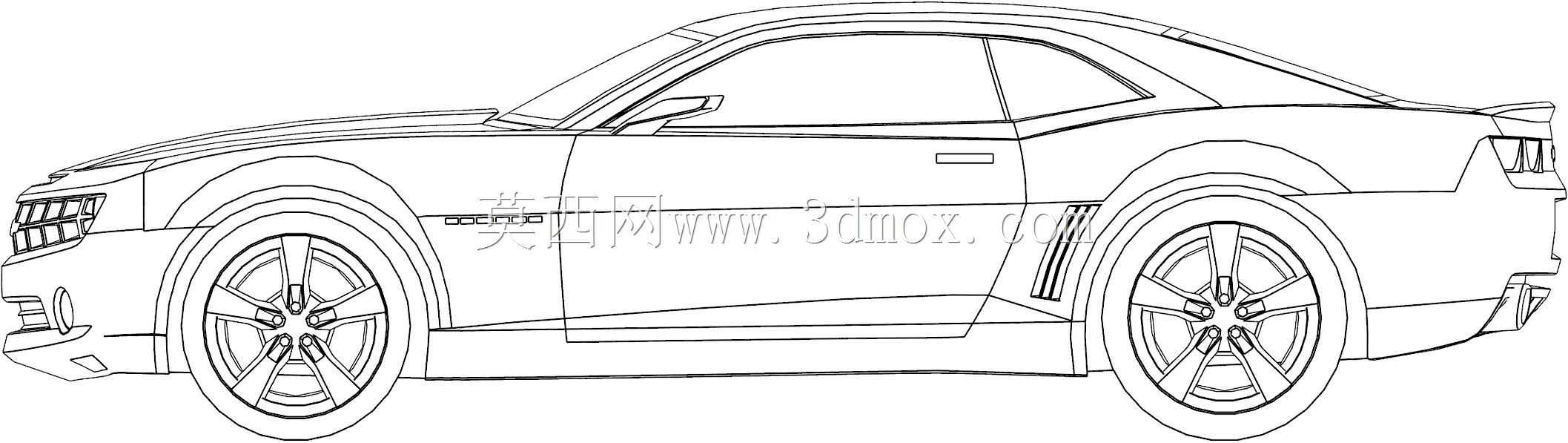

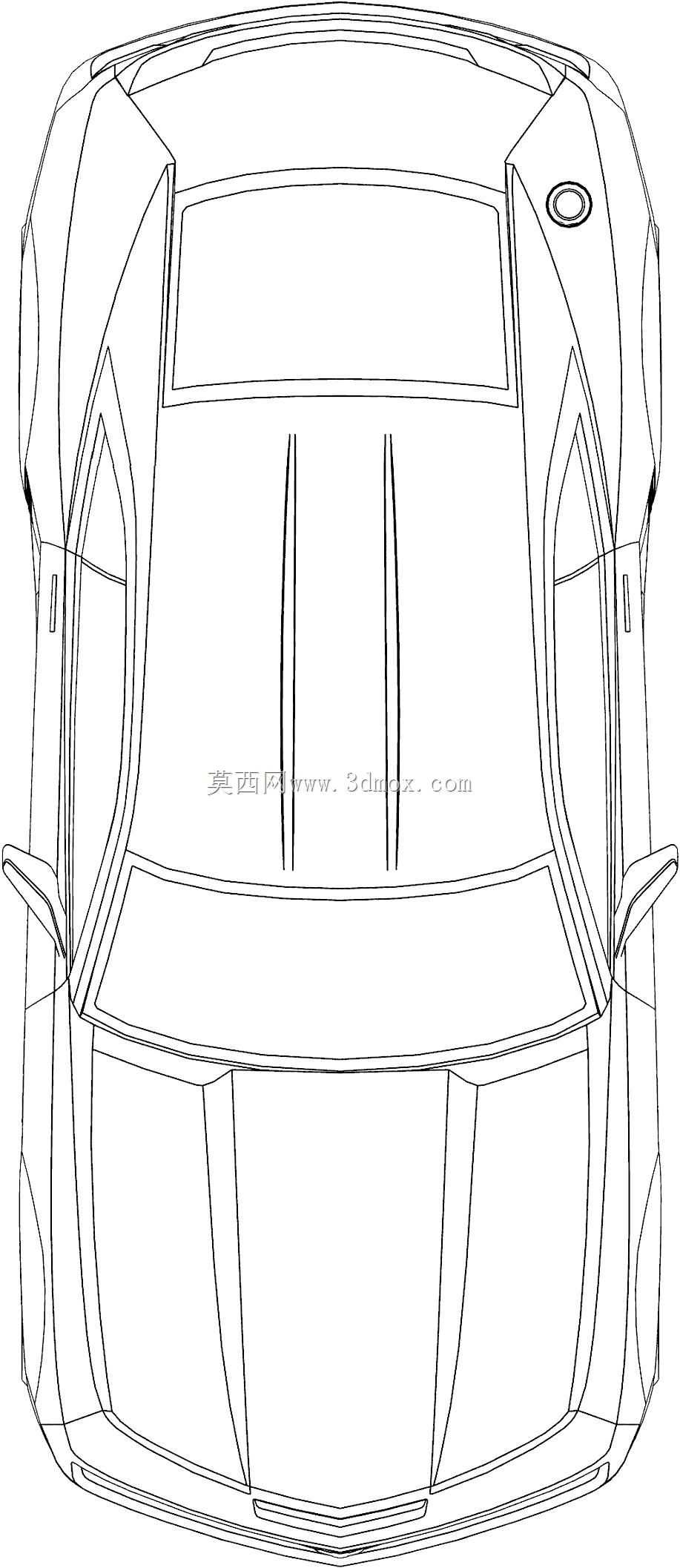

　　匹配实车冲压工序的最小折弯半径要求，避免建模特征脱离实际生产工艺边界。车顶部分的溜背线条从A柱顶端顺滑过渡到尾箱上沿，后挡风玻璃的倾斜角度严格参考实车的风阻优化角度设定，C柱位置的三角窗曲面做了分块处理，单独预留了玻璃密封条的安装槽位，槽宽控制在4mm，和实车的密封件装配尺寸完全匹配。轮毂部分采用五辐式运动造型，轮辐的切面做了渐变厚度处理，从轮毂中心到轮缘位置厚度从12mm过渡到7mm，还原实车轮毂的轻量化设计特征，轮胎的胎壁厚度、胎面花纹沟槽深度都按照民用运动轮胎的常规尺寸设定，胎壁和轮拱之间的间隙预留了25mm的空间，满足实车悬架上下跳动的安全边界，不会出现轮拱干涉轮胎的问题。前脸的车标安装位做了下沉0.5mm的凹槽设计，

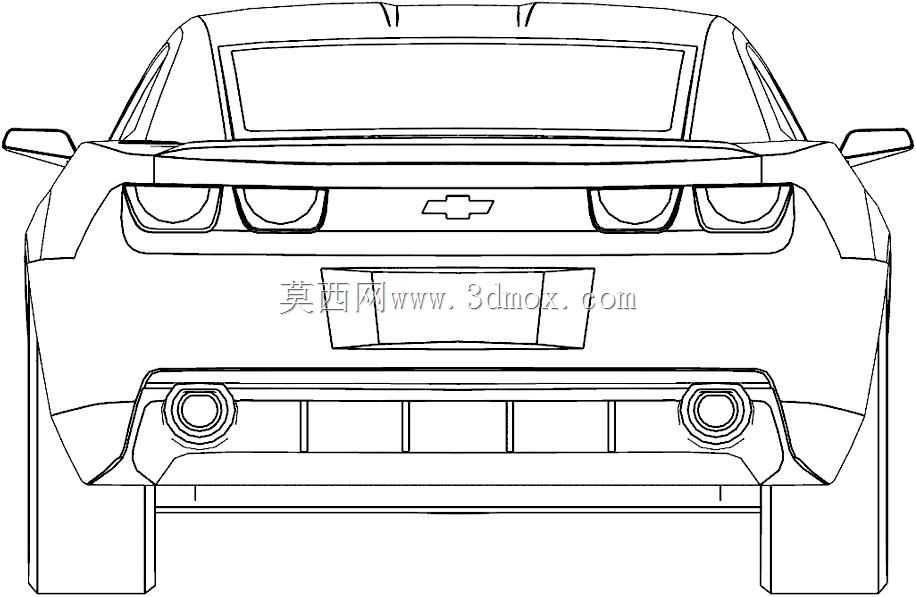

　　预留了车标粘贴的定位基准，前大灯的灯腔内部做了分层曲面处理，区分了灯罩、反光碗、灯组底座的结构边界，方便后续做灯组透光效果的渲染或者灯组改装的结构调整。车尾部分的上翘尾翼和尾箱盖做了一体化曲面构建，尾翼的突出长度控制在80mm，和实车的空气动力学设计尺寸一致，后保险杠的反光条安装位、倒车雷达探头的开孔位置都做了精准定位，每个探头开孔直径预留18mm，匹配常规车用雷达的安装尺寸。建模过程中特意将车身的外覆盖件做了独立的实体分层，引擎盖、车门、前后保险杠、尾箱盖都可以单独拆分，方便后续做零部件的结构拆解演示，或者单独针对某一个覆盖件做改装方案的调整，比如更换不同样式的前保险杠、加装侧裙等操作时，不需要重新调整整个车身的曲面结构。

　　针对曲面建模的常见问题，所有的曲面拼接位置都做了曲率连续性检查，相邻曲面的曲率偏差控制在0.001mm以内，避免导入到其他渲染或者工程软件中出现破面、无法加厚的问题，车身整体的外轮廓尺寸严格按照实车的长宽高比例构建，轴距、轮距的比例关系和实车完全一致，保证模型在做整车风阻仿真、场景搭建时的比例准确性。对于初次接触汽车曲面建模的从业者而言，这个模型可以作为曲面构建思路的参考案例，从基础的轮廓线搭建，到分块曲面的生成，再到细节特征的添加，完整还原了乘用车外观建模的全流程逻辑，尤其是大曲率曲面的光顺处理、冲压特征的圆角添加、安装位的尺寸预留这些工程化细节，都可以作为建模练习的参考标准，避免出现只追求外观形似而忽略实际生产装配边界的问题。在改装应用场景中，该模型可以直接用于外观改装件的适配验证，比如加装大尺寸尾翼、更换宽体轮眉、调整车身降低姿态等操作，都可以在模型基础上直接调整参数，提前验证改装后的整体视觉效果和部件干涉情况，减少实车改装时的试错成本。在教学场景中，该模型可以作为曲面建模课程的实操案例，帮助学习者理解汽车A级曲面的构建要求，掌握从二维蓝图到三维实体模型的转化方法，理解造型设计和生产工艺之间的平衡逻辑，避免建模过程中出现违背冲压、装配工艺的不合理特征。
