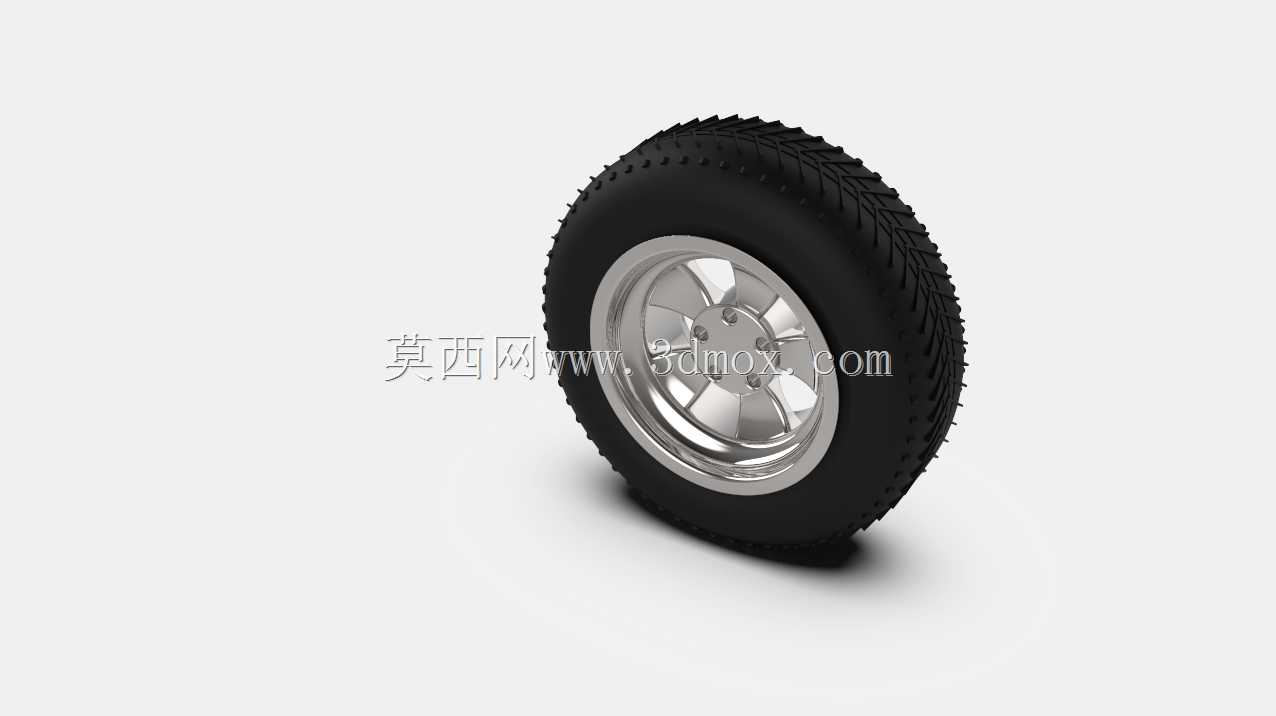

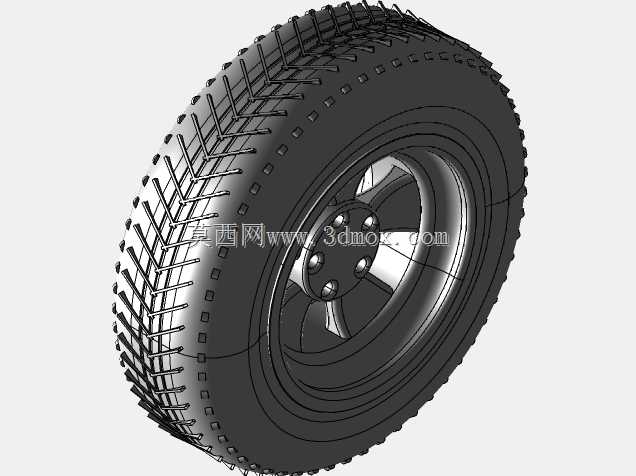

带轮毂总成的乘用车辆橡胶轮胎结构

　　日常做整车行走系统匹配的时候，轮胎和轮毂的匹配校核是绕不开的环节，很多刚入行的工程师容易只盯着轮胎外径做匹配，忽略了轮辋安装位、胎侧形变空间、动平衡配重块的预留间隙，最后实车装配的时候要么蹭轮拱内衬，要么转向到极限位置刮擦下摆臂，返工调整的成本非常高。这个轮胎模型的建模逻辑是从实际装配需求出发的，先确定轮辋的安装基准面，也就是轮毂中心孔与车轴法兰贴合的端面，这个面是所有尺寸链的基准，不管是轮胎的偏距计算，还是轮拱间隙的校核，都要以这个面为原点展开。胎面部分的花纹做了等比例的写实还原，不是简单的纹理贴图，是实际切出了纵向排水槽和横向防滑纹的结构，做整车动力学仿真的时候，可以直接提取胎面的接触轮廓，不用再二次修正胎面接地面积的参数，

　　不管是做干地制动性能仿真，还是湿地滑水风险评估，都能直接调用这个模型的曲面数据。轮毂部分做了多辐条的等厚结构，辐条之间的镂空间隙是按照实际刹车卡钳的避让空间做的，常规的浮动式单活塞卡钳，甚至尺寸稍大的四活塞改装卡钳，都能在这个轮毂内部留出足够的安装间隙，不会出现辐条蹭卡钳的问题。轮辋与轮胎的配合位置做了标准的止口结构，也就是胎圈座的凸缘尺寸完全符合常规乘用车子午线轮胎的装配标准，不用再调整过盈量就能模拟实际压装的状态，做轮胎拆装工艺仿真的时候，这个止口的弧度能准确还原胎唇脱出的受力过程。从安装边界来看，这个轮胎总成的中心孔直径、螺栓孔分布圆直径都是按照常规紧凑型乘用车的参数设定的，和常见的麦弗逊前悬架、

　　扭力梁后悬架的轮边安装位完全适配，做整车总布置的时候，可以直接把这个模型调入装配体，校核满载状态下轮胎跳动到上极限位置时，与轮拱、减震器弹簧、转向拉杆的间隙，不用再从零开始搭建轮胎的简化模型。胎侧的厚度做了分层处理，外层橡胶、内部帘布层的厚度都按照实际轮胎的结构做了区分，做轮胎受冲击形变仿真的时候，可以给不同层赋予对应的材料参数，模拟过减速带、压过路面坑洼时的胎侧形变，评估胎侧鼓包的风险。很多简化轮胎模型只做一个光面的圆环，忽略了胎面花纹的深度和胎侧的刚性，做NVH仿真的时候胎噪的计算结果偏差会非常大，这个模型的胎面花纹块的形状、节距都做了写实还原，能直接用于胎面泵吸噪声的仿真计算，不用再额外做花纹的逆向重构。

　　另外轮毂的安装面做了平整化处理，和车轴法兰贴合的面没有多余的凸起结构，装配的时候能保证完全贴合，不会出现安装面虚接导致的车轮动平衡失准问题，气门嘴的安装位也在轮辋上做了预留，对应的开孔尺寸和位置都符合常规橡胶气门嘴的安装要求，不用后期再补做开孔特征。
