国际象棋骑士棋子曲面造型设计

　　在文创产品结构设计、精密工艺品建模领域，国际象棋棋子的曲面造型一直是曲面建模能力的典型练手载体，其中骑士棋子因为兼具生物形态特征与规整底座结构，是很多结构工程师打磨曲面建模技巧的常用练习对象。这款骑士棋子的造型设计，首先要兼顾国际象棋赛事的通用规格要求，棋子整体高度需匹配标准赛事棋子的尺寸区间，底座直径要保证棋子放置在标准棋盘格内不会超出格线边界，同时重心落在底座中心轴线上，确保棋子放置平稳，不会因为马首部分的造型偏移出现倾倒问题。从实际应用场景来看，这类棋子模型既可以作为3D打印定制高端国际象棋套装的加工原型，也可以作为文创摆件的结构设计参考，部分桌游开发、文创周边设计项目中，也会基于这类基础棋子造型做二次衍生设计，

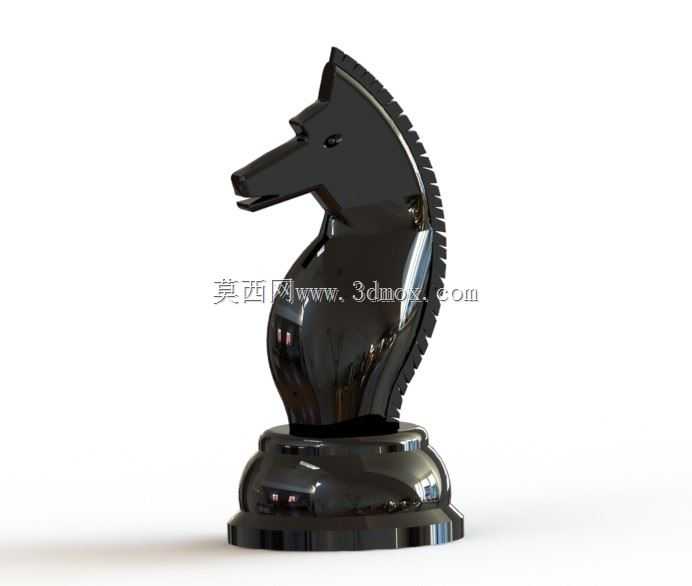

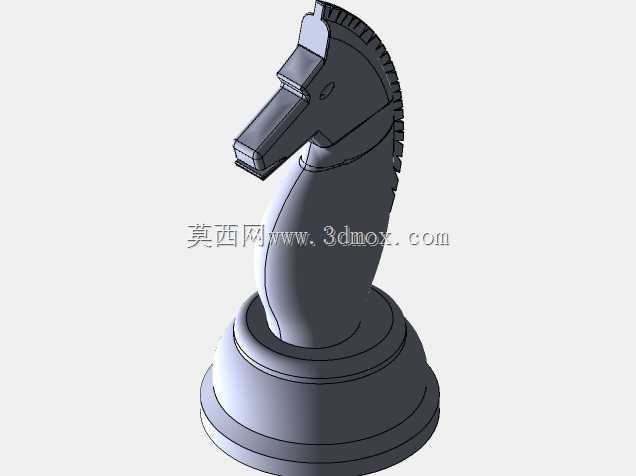

　　比如调整表面纹理、添加主题装饰元素，适配不同IP的定制化象棋产品需求。设计过程中，首先拆分整体结构为两个核心部分：下部的底座与上部的马首造型。底座部分采用多层阶梯式回转结构，每层过渡处做小圆角处理，既保证握持时的手感顺滑，也避免注塑或者3D打印过程中出现尖锐边缘的应力集中问题，底座底部预留0.1mm的微凹平面，避免平面加工时出现的中凸问题导致放置不稳，这个细节是很多新手建模时容易忽略的点，实际生产中如果底座完全做成平面，加工时的微小形变就会导致棋子放置时出现晃动感。上部的马首造型是整个设计的难点，首先要保证马首的轮廓符合大众对国际象棋骑士的经典认知：马首朝向侧前方，颈部线条流畅过渡，鬃毛部分做连续的齿状凸起结构，每个凸起的曲面都要做G2连续处理，避免表面出现棱线或者光影断层，尤其是亮面抛光处理的棋子，曲面的连续性直接决定了最终成品的光影质感，如果曲面连续性不足，抛光后会出现明显的光影扭曲，影响整体精致度。建模时马首的轮廓线先从三视图的轮廓提取开始，先搭建主视、侧视的轮廓样条曲线，控制每个控制点的曲率，避免出现局部曲率突变，再通过边界曲面、放样曲面逐步拼接出整体外形，鬃毛部分的齿状结构不要单独做实体拼接，而是通过整体曲面的裁剪、加厚实现，保证整个马首外壳是连续的薄壁结构，如果是做注塑件的话，整体壁厚控制在2.5mm左右，壁厚均匀过渡，避免出现壁厚差过大导致的缩痕问题。马首与底座的衔接处做平滑的曲面过渡，不要出现直角接缝，

　　过渡段的曲率从马首下部的曲面自然收敛到底座的上端面，保证整个棋子的线条从马首到底座是流畅贯通的，没有生硬的拼接痕迹。从安装与使用的边界条件来看，这类棋子如果是配套标准棋盘使用，整体重量需要控制在合理区间，木质或者树脂材质的话，单枚骑士棋子重量控制在30-40g左右，握持时既有分量感，也不会因为过重导致携带不便，底部可以粘贴绒布垫片，垫片的沉槽深度控制在0.3mm，保证粘贴后绒布不会突出底座底面，同时避免垫片移位。如果是做金属材质的压铸棋子，马首部分的内部要做掏空处理，控制整体重量的同时，也减少压铸时的材料用量，掏空后的内部筋位要顺着马首的曲面走向布置，既保证结构强度，也避免筋位处出现表面缩痕。在实际建模过程中，

　　很多工程师容易在马首的眼部、嘴部细节处处理不当，要么细节过于突兀破坏整体曲面流畅度，要么细节过于模糊失去骑士的辨识度，这部分的细节要做浅浮雕式的处理，眼部的凹陷深度控制在0.5mm以内，嘴部的开合缝隙不要做贯通结构，避免加工时出现清角困难的问题，尤其是采用CNC加工金属棋子的时候，过小的内夹角会导致刀具无法加工到位，需要后续手工打磨，增加加工成本。另外整个棋子的所有外表面圆角都要做统一规划，外露边缘的圆角不小于0.2mm，避免加工后出现划手的锐边，握持接触的区域圆角可以适当放大到0.5-1mm，提升握持手感。这类曲面造型的建模练习，本质上是对工程师曲面曲率控制、结构拆分、加工工艺适配能力的综合训练，很多人建模时只关注外形的相似度，忽略了后续加工、装配、实际使用的需求，做出来的模型只能作为渲染展示使用，无法落地生产，而合格的工程模型需要在保证外观效果的同时，兼顾不同加工工艺的要求，不管是3D打印、注塑、压铸还是CNC加工，都能基于模型快速调整出适配对应工艺的生产版本，这也是结构设计从业者需要在日常练习中不断打磨的核心能力。
