等轴视角视觉错觉三角几何体

　　这类依托特定观测视角形成视觉悖论的几何结构，最早常被应用于科普教具、创意展陈装置的结构设计中，在科技馆的光学与空间认知展区，这类结构是最受参观者欢迎的互动展项核心载体——参观者站在预设的观测点位时，会直观看到完全闭合、逻辑自洽的三角环状结构，一旦偏离观测点移动位置，就能看到结构本身的错落断开设计，直观理解二维投影与三维实体之间的认知差异，帮助参观者建立空间投影的基本概念。在文创产品设计领域，这类结构也常被用作创意摆件、装饰构件的核心造型，通过精准的角度控制，让摆件在常规摆放视角下呈现出违背常规空间逻辑的视觉效果，兼具科普性与装饰性。

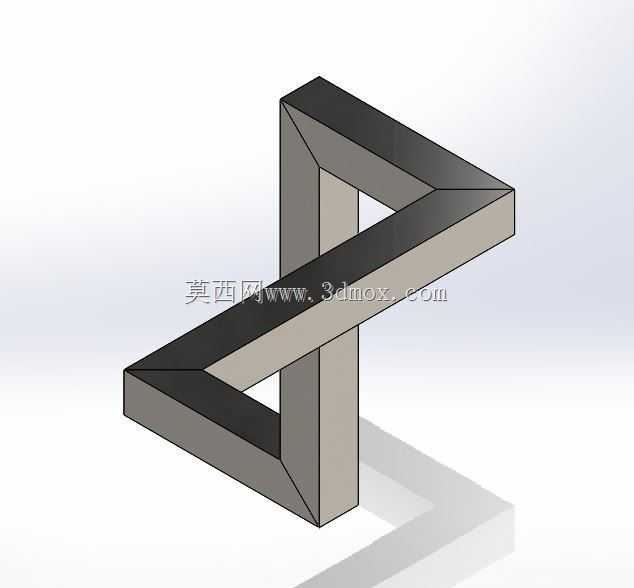

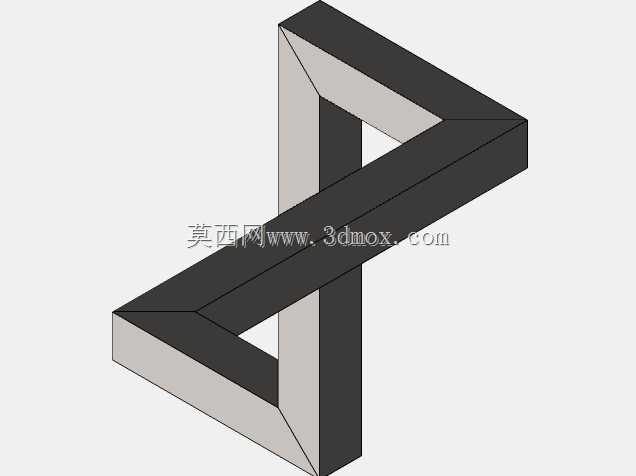

　　从结构设计逻辑来看，这类几何体并非真正违背三维空间规则，而是通过分段式的结构错位，让每一段构件在等轴测观测方向上的投影刚好衔接成闭合的三角轮廓。实际建模过程中，需要先确定固定的观测视向，通常选择45度等轴测视角作为基准投影面，先在二维平面上绘制出闭合的彭罗斯三角轮廓线，再将轮廓线拆解为三段独立的矩形截面梁结构，每一段梁的实际空间走向并不在同一闭合平面内，而是沿着垂直于观测视向的方向做错位延伸，让相邻两段梁的端点在观测视向上的投影刚好重合，从固定视角看就形成了连续无断点的环状结构。每一段梁的截面尺寸保持统一，通常采用正方形截面保证各边视觉宽度一致，避免因截面尺寸差异暴露结构错位的破绽，梁与梁之间的衔接处做45度斜切处理，让接缝位置在观测视角下刚好对齐，不会出现穿模或者断缝的视觉瑕疵。

　　从安装与摆放的边界条件来看，这类结构作为展项使用时，需要在地面预设固定的观测站位标识，通常距离结构本体1.5米到2米的位置，观测高度与结构中心保持齐平，保证参观者站在标识位置时刚好处于预设的等轴测视向，获得最佳的视觉错觉效果。结构本身的支撑点通常设置在最下方一段梁的底部，采用隐藏式支撑脚，避免支撑结构破坏三角环状的视觉完整性，支撑脚的高度需要根据观测点的高度做精准计算，保证结构中心与成年人站立时的视线高度平齐，大概在1.4米到1.5米之间。作为桌面摆件使用时，整体尺寸通常控制在15厘米到20厘米的边长范围，重量控制在500克以内，保证摆放稳定性的同时不会占用过多桌面空间，底部设置防滑胶垫，避免摆放时滑动移位，同时胶垫的厚度要经过校准，保证摆件放置在水平桌面时，人坐在椅子上的常规视线高度刚好对应预设的观测视角，无需刻意调整角度就能看到完整的视错觉效果。

　　在结构强度设计上，这类几何体因为不存在实际的传动或者承载需求，更多是静态展示用途，所以构件壁厚不需要过厚，采用塑料材质制作时壁厚控制在2毫米到3毫米即可，采用金属3D打印制作时壁厚控制在1毫米以上就能满足结构强度要求，不会出现变形或者断裂的问题。需要注意的是，三段错位梁的衔接位置虽然在观测视角下看起来是连为一体的，但实际结构中这些位置是断开的，需要通过内部的隐藏支撑筋将三段梁连接成一个整体，支撑筋的位置要设置在结构的背向观测面的一侧，保证从正面观测时完全看不到内部的支撑结构，避免破坏视觉错觉的完整性。在表面处理上，通常采用哑光的单色涂装，避免高光反射或者复杂纹理暴露结构的错位关系，相邻面可以采用相近但有轻微色差的灰度色调，强化结构的立体感，同时不会因为色彩差异过大让观察者轻易察觉结构的空间错位。

　　这类结构的设计难点不在于建模本身的复杂度，而在于对投影关系的精准把控，每一段梁的延伸长度、错位距离都需要经过严格的投影校验，只要有一个尺寸出现偏差，在预设视角下就会出现接缝错位、轮廓不闭合的问题，无法形成预期的视错觉效果。建模过程中需要频繁切换到预设的相机视角进行校验，调整每一段梁的空间位置，直到所有轮廓线在该视角下完全闭合，没有错位或者缝隙。很多新手在制作这类模型时，容易陷入“构建真实闭合不可能三角”的误区，实际上三维空间中不存在真正的不可能结构，所有这类视错觉模型都是利用投影错位实现的视觉效果，理解这一核心逻辑，就能快速掌握这类结构的设计方法，甚至可以延伸设计出更多不同形态的视错觉几何结构，应用在更多的创意设计场景中。
