镂空编织结构斜置笔筒三维设计

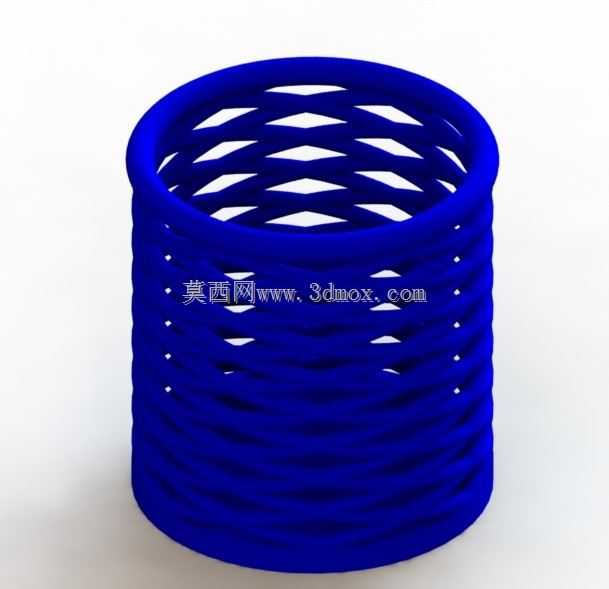

　　日常桌面收纳场景里，这类斜置镂空笔筒的使用频率远高于常规直筒款，斜置的开口角度刚好适配人手取放笔具的动作轨迹，不需要刻意抬臂调整角度就能快速拿到常用的书写工具，放在办公桌、绘图工位或者文创展示台面上都能适配，不会像直筒笔筒那样容易出现笔具扎堆卡滞、取笔时带落其他物件的问题。从结构设计逻辑来看，整体采用类圆柱的锥度收窄造型，底部直径略大于顶部开口，放置在平面上的支撑边界足够宽，即使内部插满不同重量的金属笔、绘图针管笔，重心也始终落在底部支撑面范围内，不会出现侧翻倾倒的情况。外壁的交错编织镂空结构不是单纯的装饰造型，每一根交错的筋条都沿着筒体的螺旋走向排布，相邻筋条之间的镂空间隙控制在3mm左右，既可以减少整体的材料用量，

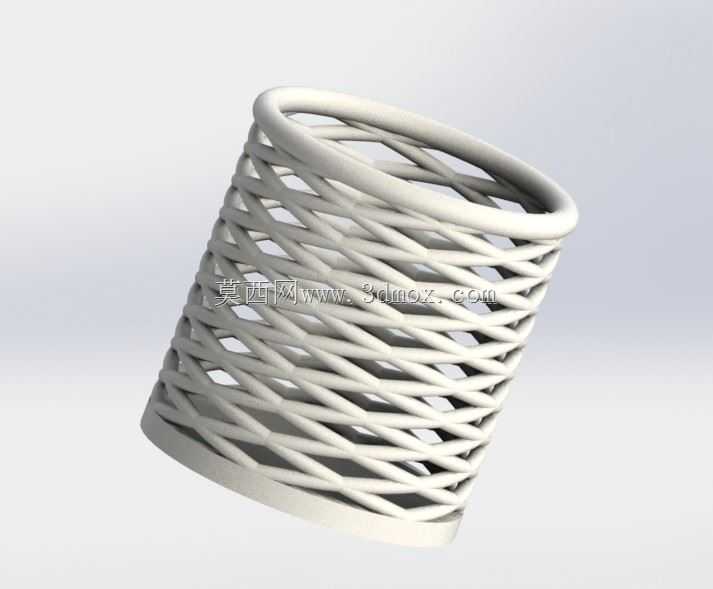

　　降低注塑或者3D打印生产时的材料成本，也能让筒体内部保持通风，避免长期放置的笔具因为密闭空间积潮出现笔芯漏墨、金属笔夹氧化的问题。设计初期首先确定的是筒体的倾斜角度，经过多次取放动作模拟，最终把筒体轴线与垂直面的夹角定在12度，这个角度下开口朝向刚好对准人手自然放置在桌面时的手部位置，取笔时手腕不需要额外偏转，长时间使用也不会产生额外的动作疲劳。尺寸边界上，整体高度控制在100mm，底部最大直径80mm，顶部开口直径72mm，这个尺寸刚好可以容纳15-20支常规直径的中性笔、绘图铅笔或者小型美工刀，不会因为尺寸过大占用过多桌面空间，也不会因为容量太小无法满足日常办公的收纳需求。外壁的编织筋条厚度统一设置为2mm，

　　筋条之间的连接位置全部做R1.5的圆角过渡，既避免了尖锐边角在使用过程中划伤手部，也能在生产环节减少应力集中的问题，不管是采用注塑工艺批量生产，还是采用FDM3D打印做小批量定制，都不会出现筋条连接处断裂、成型不良的问题。底部做了1.5mm厚度的平整封边，封边与编织筋条的连接位置做平滑过渡，放置在光滑的玻璃或者木质桌面上时，接触面积足够大，不会因为桌面轻微倾斜出现滑动，也不会刮花桌面的漆面。和常规的实心笔筒相比，这种镂空编织结构的自重更轻，整体重量只有同尺寸实心PP材质笔筒的40%左右，挪动的时候更加轻便，同时交错的筋条形成的网格结构也具备更好的结构强度，即使从1米左右的桌面高度意外跌落，筋条之间的交错结构可以分散冲击力，

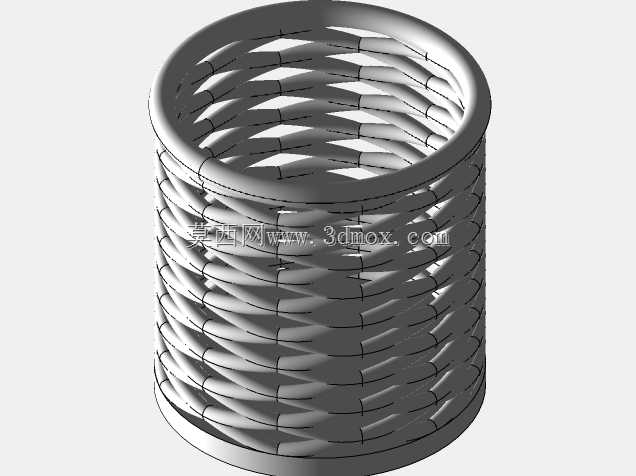

　　不会像薄壁实心筒体那样容易出现开裂、变形的问题。在实际的结构建模过程中，首先绘制底部和顶部的两个基准圆环，确定整体的锥度和倾斜角度，之后通过螺旋线命令生成两组旋向相反的引导线，两组引导线沿着筒体表面均匀排布，每一圈的螺旋升角控制在30度，保证筋条交错之后形成的镂空网格大小均匀，不会出现局部网格过密或者过疏的问题。之后沿着引导线扫描生成圆形截面的筋条特征，对筋条相交的位置做布尔合并，再对所有的棱边做统一的圆角处理，最后生成底部的封边特征，整个建模过程没有多余的冗余特征，所有的尺寸参数都可以根据实际使用需求快速调整，比如需要更大容量的时候，可以等比例放大整体的直径和高度，需要适配特定的桌面装饰风格的时候，也可以调整筋条的截面形状或者螺旋升角，改变镂空网格的视觉效果。这类结构除了用作笔具收纳之外，也可以调整尺寸之后用作小型化妆刷收纳、桌面绿植的套盆或者文创产品的外包装壳，只需要调整整体的高度和直径参数，不需要改动核心的编织筋条生成逻辑，就可以快速衍生出不同用途的系列化产品。在安装适配性上，因为底部是完整的平整环形接触面，不需要额外的固定配件，直接放置在任意平整平面上就可以稳定使用，如果需要固定在倾斜的工作台面上，也可以在底部粘贴双面胶或者磁吸片，不会破坏筒体本身的结构完整性。
