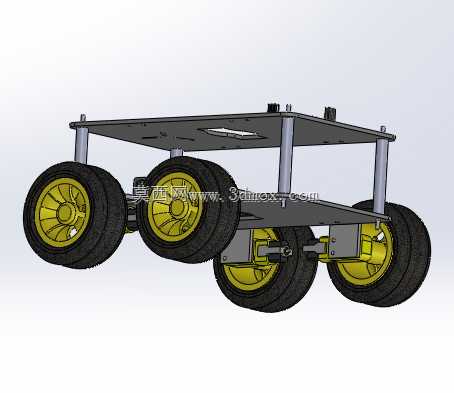

带Arduino UNO控制的四轮智能小车结构

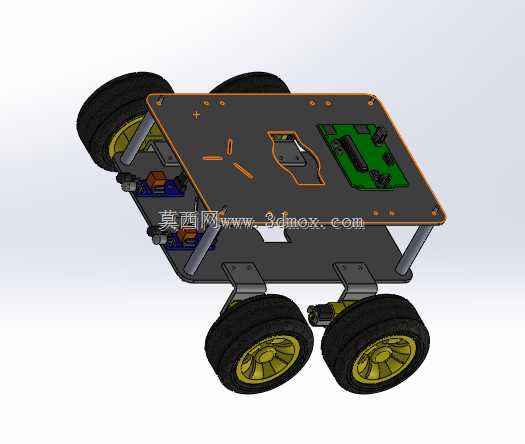

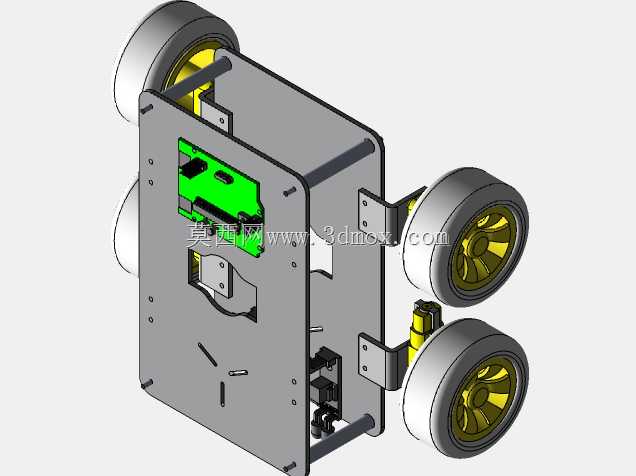

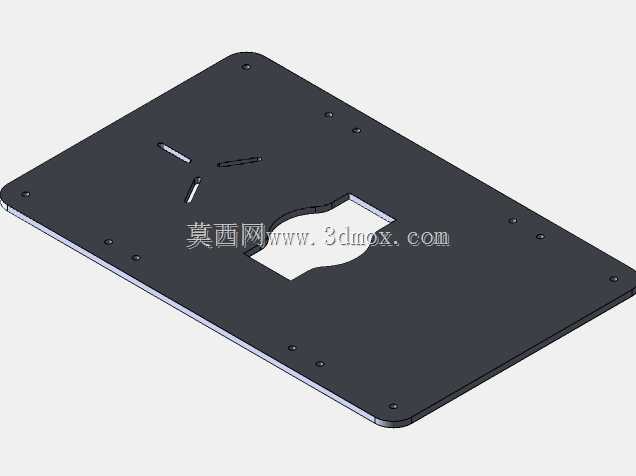

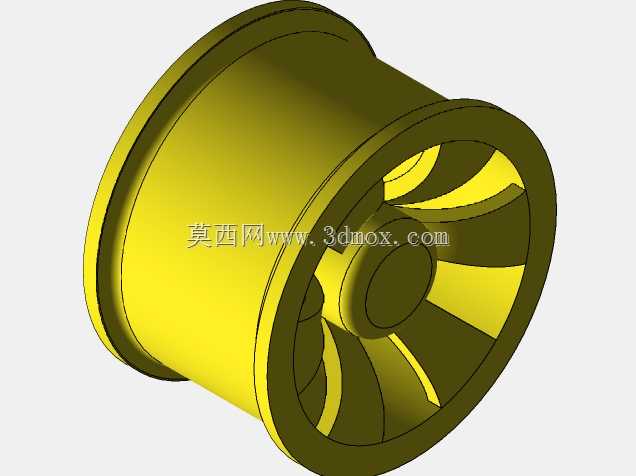

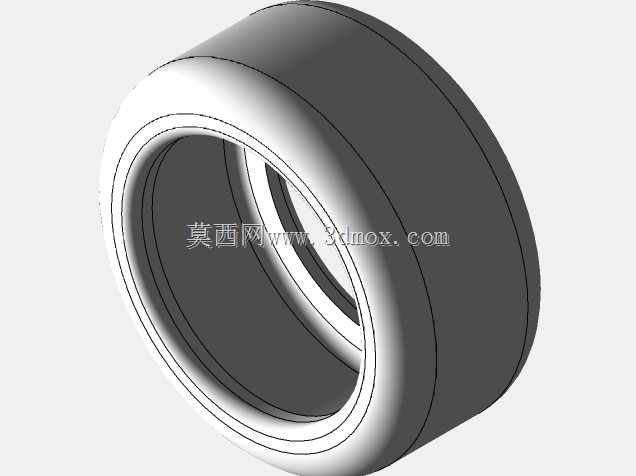

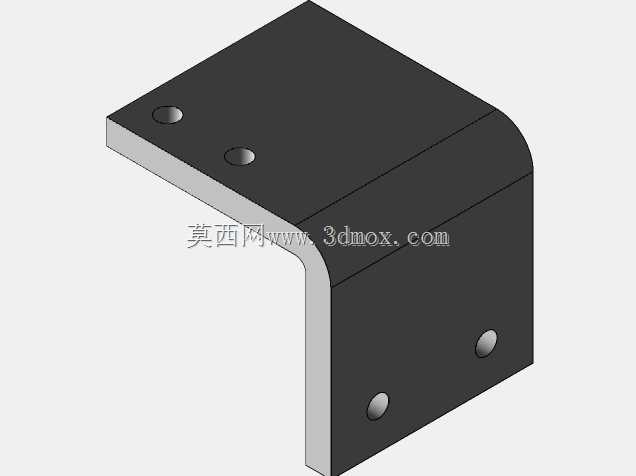

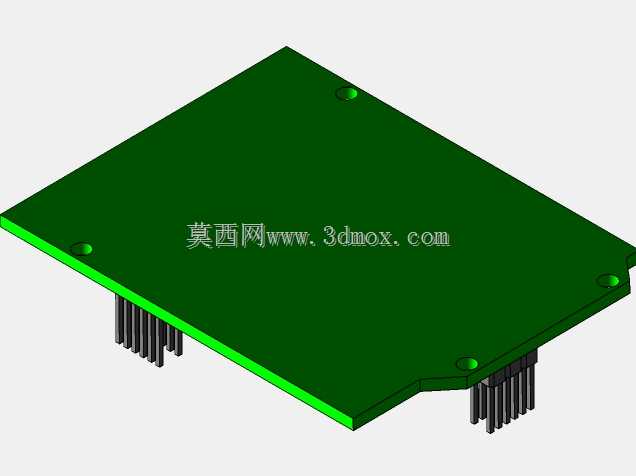

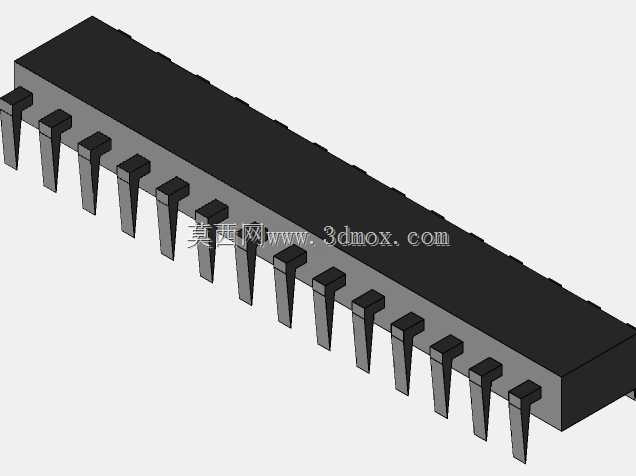

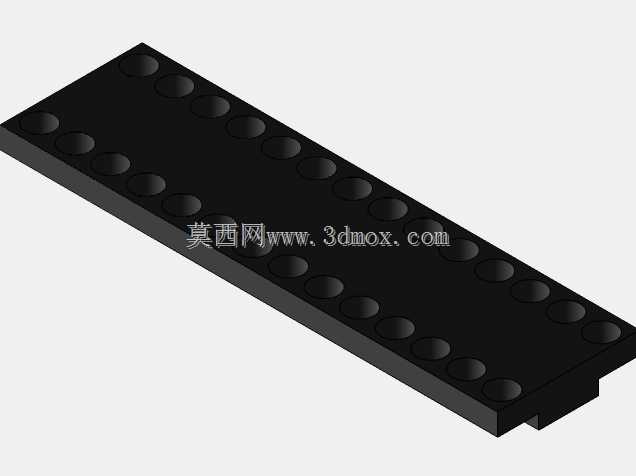

　　这款轮式移动载具的三维结构，核心围绕Arduino UNO控制板的搭载需求展开设计，整体采用上下分层的平板式架构，上层板预留了控制板的精准安装位，可直接将标准尺寸的Arduino UNO板卡嵌入固定，板卡周边预留了接线避让空间，方便后续连接驱动模块、传感组件时的走线操作，不会出现线束挤压板卡元件的问题。底盘部分采用四轮布局，四个车轮分别通过独立的支撑立柱与上下层板连接，立柱选用标准铝型材规格，既保证了整体结构的支撑强度，又能通过调整立柱长度快速改变上下层板的间距，适配不同高度的外接模块安装需求，比如加装超声波传感器支架、蓝牙通信模块时，无需重新打孔修改主板结构。车轮部分采用橡胶胎面搭配塑料轮毂的组合，

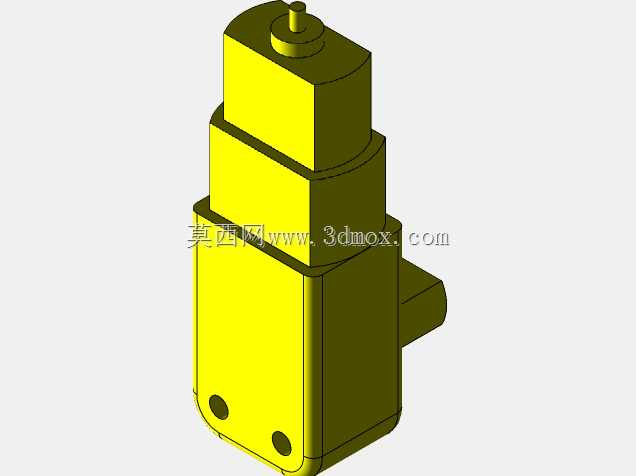

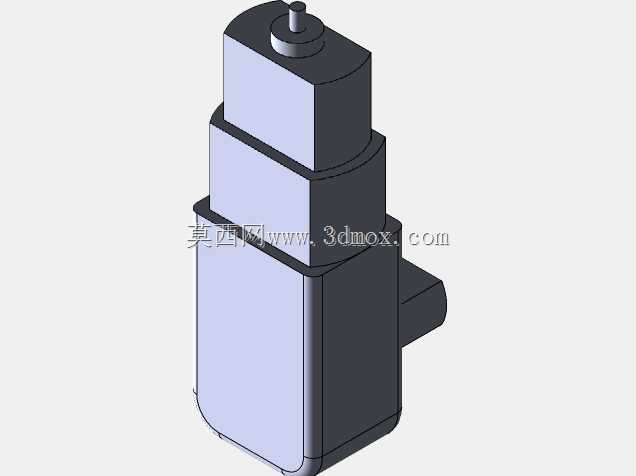

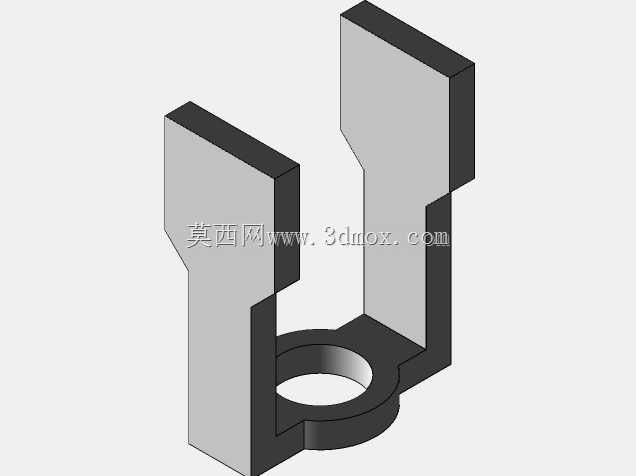

　　轮毂的安装孔位匹配常用的直流减速电机输出轴尺寸，电机直接固定在下层板的预留安装座上，安装座设计了长条形调节孔，可微调电机的前后位置，张紧车轮与电机轴的配合间隙，避免传动过程中出现松旷打滑的问题。上层载板除了控制板安装位，还预留了多个通用安装孔位，孔位间距遵循通用电子模块的安装标准，可直接固定面包板、电机驱动板、电源模块等常用组件，不需要额外制作转接支架，能大幅缩短原型机的搭建周期。从实际应用场景来看，这类结构主要用于高校电子创新实践、小型机器人原型验证场景，可作为循迹小车、避障小车、遥控小车的基础底盘，使用者只需要在预留位置加装对应的传感模块与执行组件，就能快速完成功能验证，不需要从零开始设计底盘结构。

　　设计过程中充分考虑了安装边界问题，整车的宽度控制在标准面包板长度范围内，长度方向预留了前后传感器的安装伸出空间，不会因为加装前侧超声波探头、后侧碰撞开关导致整体尺寸超出常规实验台的操作范围；上下层板之间的净空高度预留了电池仓的安装空间，可直接放入常规规格的锂电池组，不需要额外外挂电池盒，避免整车重心偏移影响行驶稳定性。结构的边角处都做了圆角处理，避免组装调试过程中划伤操作人员，板件上的走线槽位置专门对应控制板的IO接口排布，外接传感器的线束可以顺着走线槽规整布置，不会散落在车轮转动区域造成干涉。车轮的轮距设计经过反复校核，保证小车转向时的稳定性，不会因为轮距过窄出现侧翻问题，同时轮距尺寸也适配常见的循迹赛道宽度，

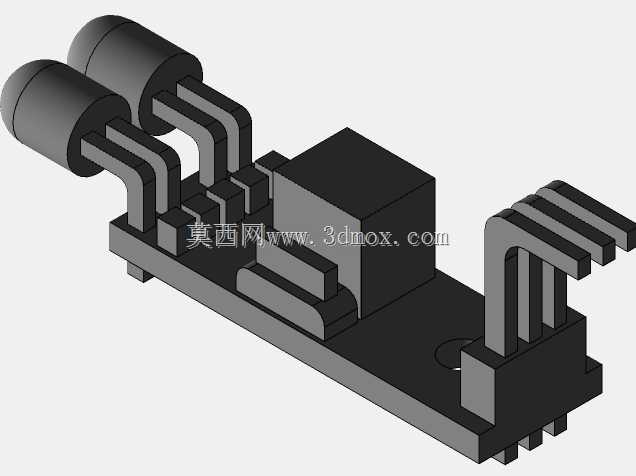

　　可直接参与常规的大学生智能车竞赛入门组赛事。下层板的底部预留了灰度传感器的安装位，安装高度刚好符合循迹灰度传感器的最佳检测距离，不需要额外调整传感器支架高度，装上就能直接读取赛道黑线信号。整体结构没有采用复杂的曲面造型，全部采用平板拼接的方式，加工难度极低，既可以用3D打印制作板件，也可以直接用亚克力板、玻纤板通过激光切割快速加工，适合小批量原型制作的需求，各个连接部位的紧固件都选用标准M3螺丝，采购替换非常方便，日常调试过程中出现零件损坏也能快速更换，不会因为特殊紧固件导致整机组装停滞。
