CSWA考试用铰接式链节传动组件

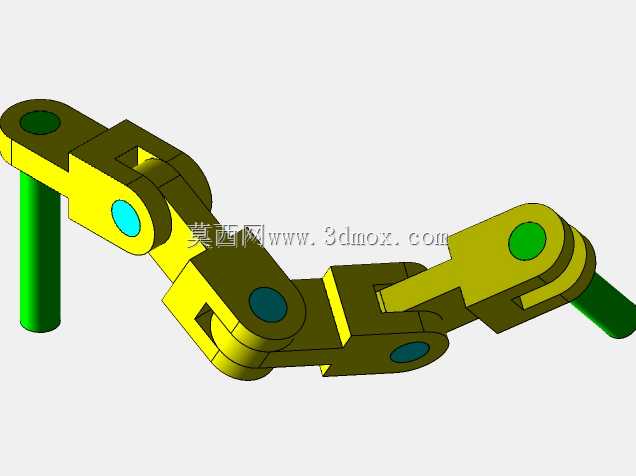

　　这套链节组件是链传动系统里的基础铰接单元，日常在输送线、传动机构、工装夹具的铰接联动结构里都能见到它的身影，不少入门级机械技能考核里也会把这类构件作为建模实操的典型题目，用来考察从业者对铰接配合、零件装配关系的理解。从实际使用场景来看，这类链节单元既可以多节拼接组成长距离传动链条，用在轻工输送设备、小型传动机构里完成动力传递或者物料承载输送，也可以单独作为铰接连杆用在工装夹具的联动结构、小型机构的转动连接部位，实现两个部件间的定角度铰接转动，同时传递一定的拉压载荷。

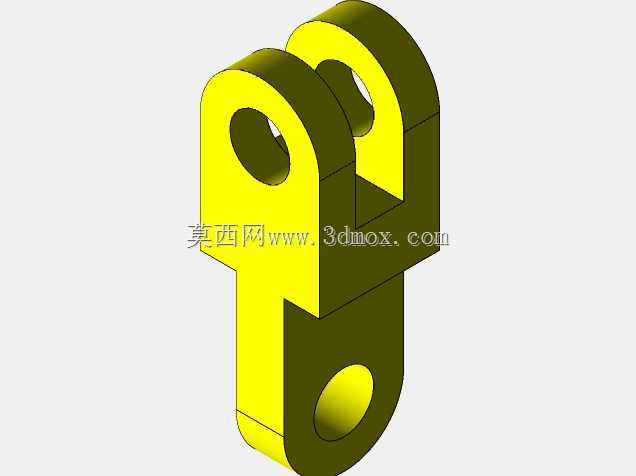

　　从功能特性上看，这套组件的每一节链节都通过销轴实现相邻单元的铰接，相邻链节间可以绕销轴轴线做定范围的转动，拼接后整体既具备足够的抗拉强度，又能适配链轮的啮合弧度完成循环传动。组件上的销轴孔做了同轴度约束，保证铰接转动时没有卡滞，不同链节的配合面做了间隙适配，既不会因为间隙过大出现传动晃动，也不会因为间隙过小导致转动阻力过大。两端的连接耳板可以适配配套的销轴或者安装柱，和外部的传动轮、固定支架做连接，端部的安装孔位和销轴尺寸做了匹配，保证安装后不会出现松脱。

　　设计这类链节组件的时候，首先要明确的是铰接转动的自由度约束，每一组铰接副只保留绕销轴轴线的转动自由度，其余五个自由度全部通过配合面限位，避免链节传动时出现侧向窜动。其次要考虑链节拼接后的弯折半径，要和配套使用的链轮齿槽弧度匹配，保证链节和链轮啮合时不会出现干涉，每一节链节的节距尺寸要控制在合理公差范围内，不然多节拼接后累积误差会导致传动卡滞、啮合异响的问题。再者要考虑受力分布，链节受拉时的应力主要集中在销轴孔周边和链节板的连接部位，所以这些位置的壁厚做了加厚处理，避免长期受拉出现变形断裂，铰接接触面的面积也做了优化，降低单位面积的压强，减少铰接部位的磨损，延长组件的使用寿命。

　　从安装边界来看，单节链节的铰接转动角度有明确的限位，相邻两节链节的相对转动角度不会超过链轮啮合所需的最大弯折角度，避免转动超程导致结构脱开。组件两端的安装柱直径和链节端部的安装孔是间隙配合，安装时不需要额外做复杂的定位，只要将销轴穿入对齐的孔位完成轴向固定即可，侧向的安装空间只需要预留出链节转动时的最大摆动余量，不需要额外预留过多的操作空间，整体结构非常紧凑。这类链节组件如果是用在输送场景，还要考虑链节板的承载面平整度，保证输送物料时不会因为板面凹凸出现物料卡滞，如果是用在动力传动场景，就要重点保证销轴的硬度和铰接面的耐磨性能，避免高速传动时过快磨损。

　　在建模实操过程中，这类组件的核心要点是保证各个铰接孔的同轴度，以及相邻链节配合面的间隙一致性，很多新手建模时容易忽略链节转动时的干涉检查，导致装配后相邻链节在转动到最大角度时出现实体碰撞，这也是技能考核里经常设置的考察点。实际生产中这类链节一般会采用冲压或者机加工的方式制作链节板，销轴采用标准圆柱销，装配后要对铰接部位做润滑处理，保证转动顺畅。不同使用场景下的链节尺寸会有差异，重载场景下的链节板会更厚，销轴直径也会更大，轻载传动场景下则可以适当缩小尺寸，让整体结构更轻量化。
