超常规织机初级织造执行机构三维结构

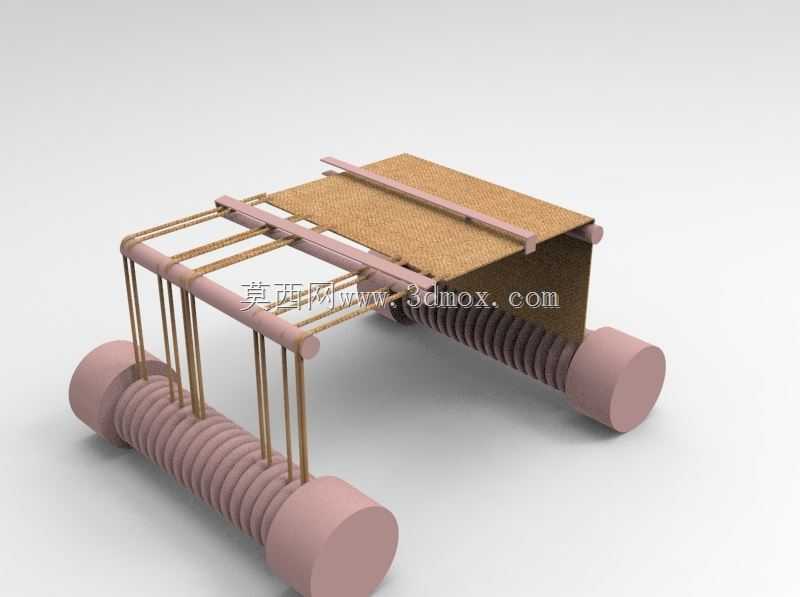

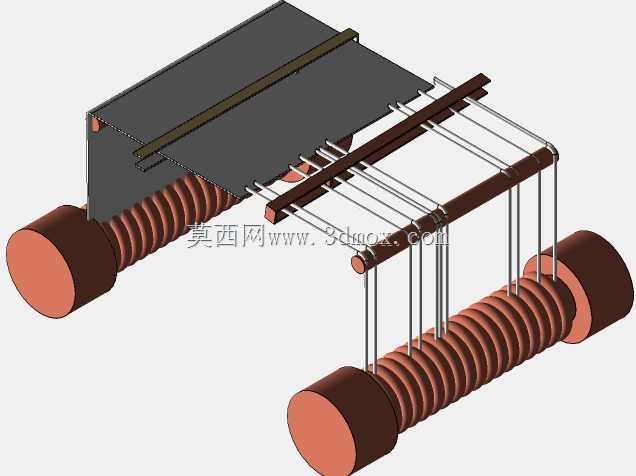

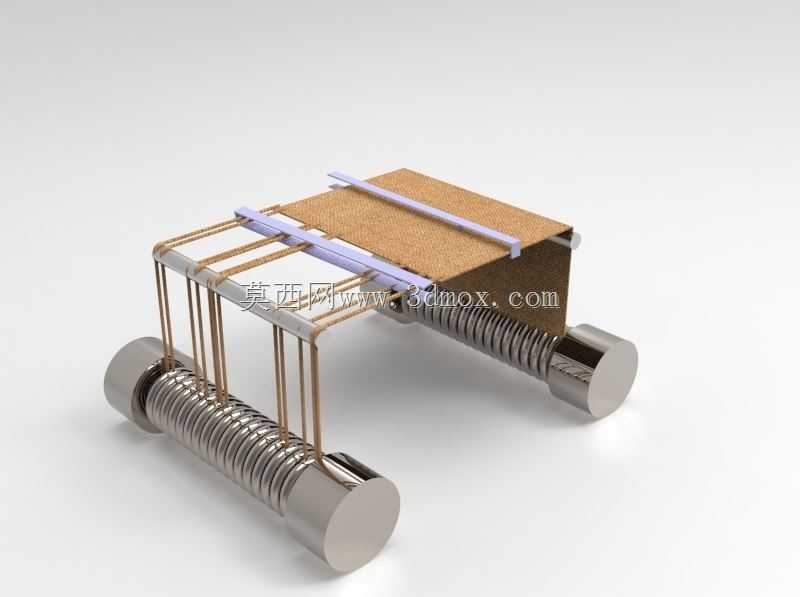

　　这套三维结构还原的是超常规织机上负责初级织造动作的核心执行单元，在实际纺织生产场景中，这类机构多用于窄幅特种织物、实验型小样织造或者特殊工艺织物的打样试制环节，区别于量产宽幅织机的复杂多臂提花结构，这套初级织造单元把核心动作拆解到最基础的梭口形成、经纱张力维持两个核心功能上，没有冗余的辅助结构，非常适合做织造原理演示、小型定制化织物生产设备的结构参考。从实际功能来看，这套机构的两个平行布置的带轴径辊体是经纱的承载与送经基础，辊体表面做了防滑纹理处理，实际生产中经纱卷绕在辊体上，通过辊体的定角度间歇转动来送出固定长度的经纱，辊体两端的圆柱轴径是安装基准，装配时需要卡入机架的带座轴承内，安装时要保证两个辊体的轴线平行度误差控制在0.

　　1mm/m以内，否则会出现经纱张力不均、边纱松紧不一致的问题，直接影响织物成型质量。辊体上方的两组平行紫色导向件是综框的导向滑轨，实际装配中综丝就挂装在这两组导向件下方的挂点上，每根综丝穿过对应的经纱，当导向件带动综丝做上下交替运动时，就会把经纱分成上下两层形成梭口，方便后续引入纬纱完成交织。导向件下方垂下来的多组细长杆件是张力补偿杆，因为不同位置的经纱在开口过程中的行程差不一样，这些补偿杆会随着综框的上下动作做微量的自适应摆动，抵消不同位置经纱的伸长量差，避免局部经纱张力过大出现断纱的情况。中间的棕色板状构件是梭口的托承板，实际生产中纬纱引入梭口后，打纬动作会把纬纱推到织口位置，这块托板就是给织口提供稳定的支撑基准，

　　避免打纬时织物出现凹陷导致纬密不均。从设计思路上看，这套结构完全遵循了织造动作的最小功能单元原则，没有集成送经的动力组件、卷取组件以及打纬组件，只保留了最核心的开口与张力维持结构，整体的安装边界非常紧凑，横向最大尺寸不超过400mm，纵向安装深度不超过200mm，垂直方向的动作行程预留了80mm，完全可以适配小型桌面级织机的安装空间，也可以作为模块化单元嵌入到定制化的特种织造设备中。在结构细节处理上，辊体和轴径的连接位置做了圆角过渡，避免应力集中导致长期交变载荷下出现轴断裂的问题，导向件和挂点的连接采用了快拆结构，实际生产中更换不同规格综丝的时候不需要拆解整个机架，只需要松开挂点的锁紧螺钉就可以完成综丝组的更换，

　　大幅缩短换型调整的时间。张力补偿杆的下端做了抛光处理，和经纱接触的位置粗糙度控制在Ra0.8以下，减少经纱通过时的摩擦损耗，降低断纱率。托承板的上表面做了微弧处理，和织口的弧形形态匹配，打纬时不会剐蹭织物的下表面，避免织物表面出现起毛、勾丝的瑕疵。在实际选型适配的时候，如果是用于金属丝织物的织造，只需要把张力补偿杆的材质换成硬质氧化铝合金，提升杆件的耐磨性能就可以直接适配；如果是用于棉麻等天然纤维织物的织造，保留原有的工程塑料材质就可以满足使用需求，不需要额外做结构修改。这套结构的运动逻辑非常清晰，两个辊体只做单向间歇转动，导向组件只做垂直方向的上下往复运动，张力补偿杆只做小角度的摆动，没有复杂的耦合运动，不管是做原理验证还是实际设备改装，都可以快速计算出各个运动副的载荷参数，匹配对应的驱动元件，不需要做复杂的运动解算，对于刚接触纺织机械结构设计的工程师来说，也是非常好的参考案例，可以通过这套结构快速理解织造过程中开口、张力补偿的核心逻辑，避免在复杂整机结构中抓不住核心设计要点。
