香蕉茎秆纤维提取处理设备结构设计

　　在热带亚热带经济作物加工领域，香蕉采收后产生的大量茎秆废弃物长期未得到高值化利用，传统处理方式多为直接还田或焚烧，既浪费生物质资源，也易造成田间病虫害残留与局部空气污染，而香蕉茎秆中蕴含的优质韧皮纤维，经提取处理后可用于纺织、包装材料、环保复合材料制备等多个场景，这款纤维提取设备正是针对香蕉茎秆的物料特性定向开发的专用处理装备。从实际作业场景来看，该设备可部署在香蕉种植集中区域的田间加工点，也可配套中小型生物质纤维加工厂的预处理工段，无需复杂的厂房基建要求，适配分散式与集中式两种加工模式，单台设备即可完成茎秆喂入、压轧、纤维剥离、初步排渣的连续作业，替代传统人工刮取纤维的低效模式，大幅降低纤维提取环节的人力投入。

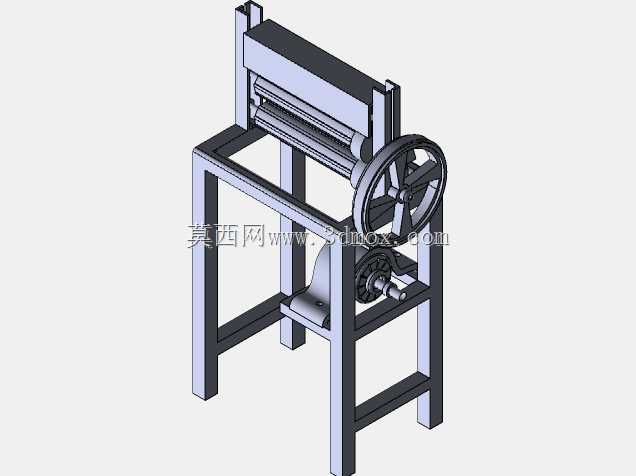

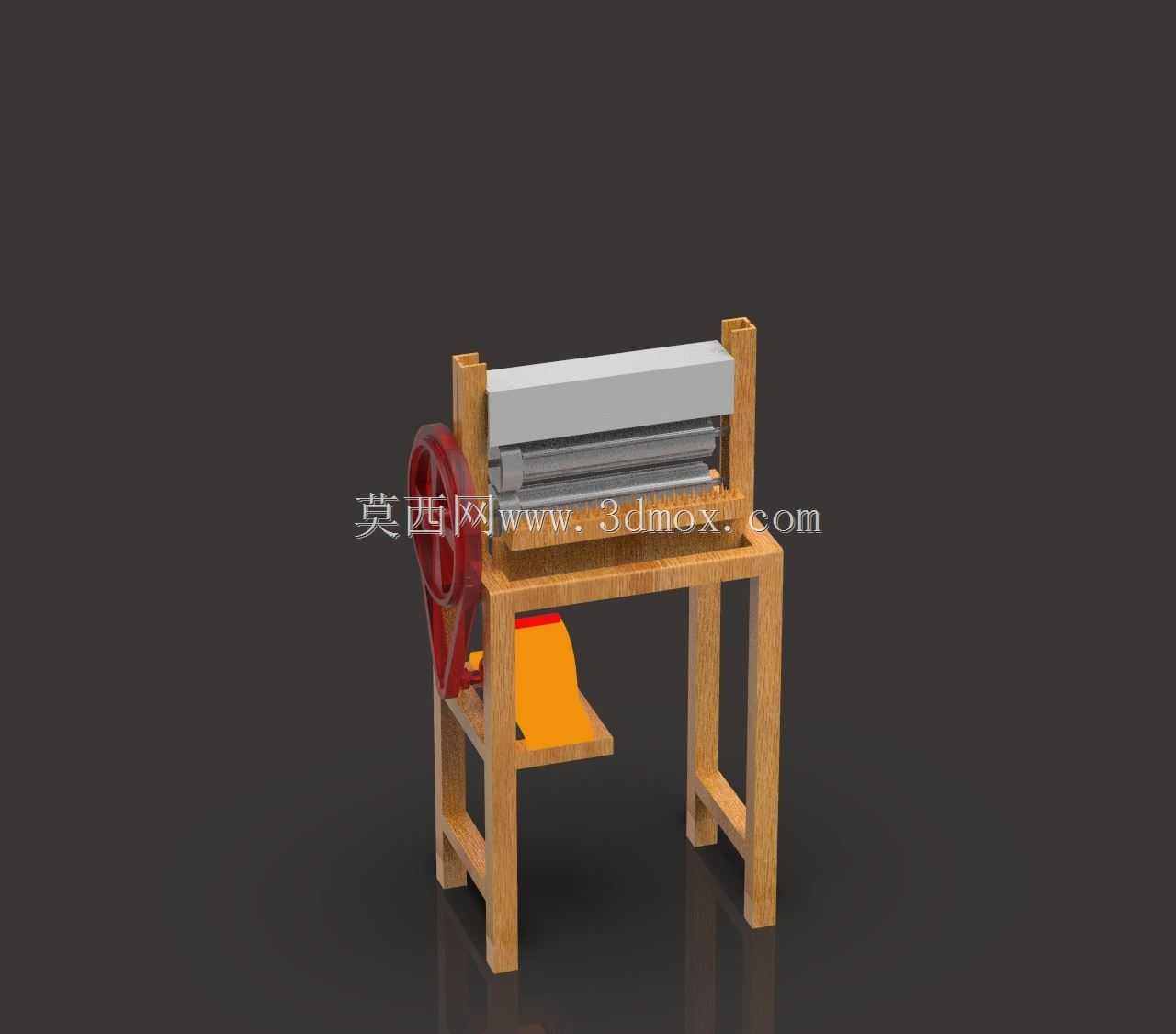

　　设备核心功能围绕香蕉茎秆的物理特性设计，香蕉茎秆含水率高、木质化程度低、纤维束沿茎秆轴向分布，传统锤片式粉碎设备会直接切断长纤维，无法获得可用于后续加工的长韧皮纤维，因此该设备采用对辊压轧+定向刮剥的作业原理，上部平行设置的压辊组首先对喂入的茎秆进行渐进式挤压，压辊间隙可根据茎秆直径做小幅调整，先挤出茎秆中占比超九成的游离水分，破坏茎秆内部的薄壁细胞结构，让纤维束与髓质残渣实现初步分离，压辊端侧配套的带轮传动结构通过单动力输入即可驱动所有压辊同步运转，避免多电机驱动带来的转速差问题，降低设备的电控复杂度与后期维护成本。从结构设计思路来看，整机采用框架式承力结构，四条立式支撑腿采用等截面矩形型材制作，

　　支撑腿之间设置横向拉筋形成稳定的矩形承力框架，抵消压辊作业时产生的径向载荷与振动，避免设备长期作业出现机架变形问题；压辊组件整体安装在机架上部的安装平面上，喂入侧设置导向托板，引导人工喂入的茎秆准确进入压辊间隙，压轧后的纤维与残渣混合物顺着下部的倾斜导料板滑落，导料板角度设置为35度，既保证残渣可依靠自重滑落排出，也避免纤维在导料板上堆积缠绕；传动侧的防护轮罩采用圆弧造型，完全包裹带轮与传动带的外露旋转部分，避免作业过程中衣物、茎秆纤维卷入传动结构造成安全隐患。考虑到田间作业的安装边界，整机外形尺寸控制在紧凑型区间，设备底部支撑腿的安装孔位采用通用化间距设计，可直接固定在普通硬化地面或者简易钢制预埋底座上，无需制作专用混凝土基础，

　　设备进料口高度适配成年作业人员的自然喂入高度，无需额外搭建喂料操作平台，出料侧预留足够的残渣收集空间，可直接配套收集筐或者小型输送装置将排出的纤维与残渣分别归集；压辊表面采用防滑纹理设计，避免高含水率的茎秆在压辊间打滑造成喂入不畅，压辊两端的轴承座采用可调式安装结构，长期使用出现压辊磨损间隙变大时，可通过调整轴承座位置重新设定压合间隙，延长核心部件的使用寿命。不同于通用型纤维提取设备，该结构针对香蕉茎秆的纤维长度特性做了定向优化，压辊的线速度控制在合理区间，既保证足够的压轧力破坏薄壁组织，也不会因为转速过高扯断长纤维，提取获得的纤维长度完整度高，后续梳理加工的损耗率更低；整机结构没有采用复杂的异形曲面零件，大部分结构件采用常规型材与标准件制作，加工难度低，普通机械加工车间即可完成全部零件的制作与装配，设备后期维护时易损件更换便捷，无需专用拆装工具，适配基层加工点的设备维护能力。
