纱线生产用尖刺器结构设计方案

　　在环锭纺、气流纺等常规纱线生产流程中，尖刺器属于直接接触纤维束的核心导控部件，其安装位置通常处于纤维梳理完成后、加捻卷绕前的过渡通道段，主要作用是对经过初步梳理的纤维束进行微幅开松与均匀分散，避免纤维束在输送过程中出现结团、捻度不匀的问题，同时可对纤维束表面的游离短绒进行梳理导向，让长纤维能够更顺直地进入加捻区域，最终成纱的条干CV值、毛羽指数都和该部件的结构设计精度直接相关。

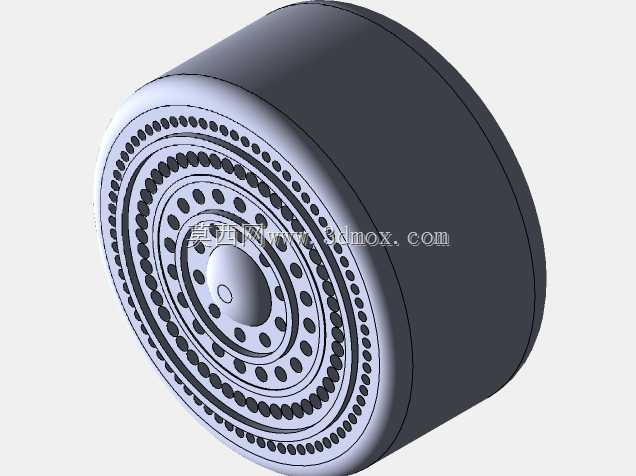

　　从实际使用场景来看，这类尖刺器需要长期在高湿、多纤维飞絮的车间环境下连续运行，日常生产中纤维飞絮会不断附着在部件表面，因此设计时首先考虑的是表面光滑度与孔隙排布的合理性，避免出现纤维勾挂的问题。本次设计的尖刺器采用矮圆柱式主体结构，整体外轮廓做了全圆角过渡处理，上端面的孔隙采用多环同心排布方式，中心位置设置凸起的导向圆台，从中心向外依次排布不同孔径的通孔，最靠近中心的环带孔径稍大，向外逐环缩小孔径，同时每一环的孔位都和相邻环的孔位做错位排布，避免纤维束经过时出现直线型的通道空隙，保证纤维束在经过端面时能够被均匀分散，不会出现局部纤维过于集中的情况。

　　在安装边界的设计上，尖刺器的圆柱侧壁做了高精度的公差配合设计，可直接嵌入纺织设备对应的安装基座内，不需要额外的紧固件即可完成固定，安装后上端面和纤维输送通道的平面保持齐平，不会出现台阶差勾挂纤维。整体高度控制在适配常规纺纱设备安装槽的尺寸范围内，外径和现有同类型安装位的通用尺寸保持一致，可直接替换现有设备上的老旧同类型部件，不需要对设备基座进行额外改造，降低产线升级的改造成本。

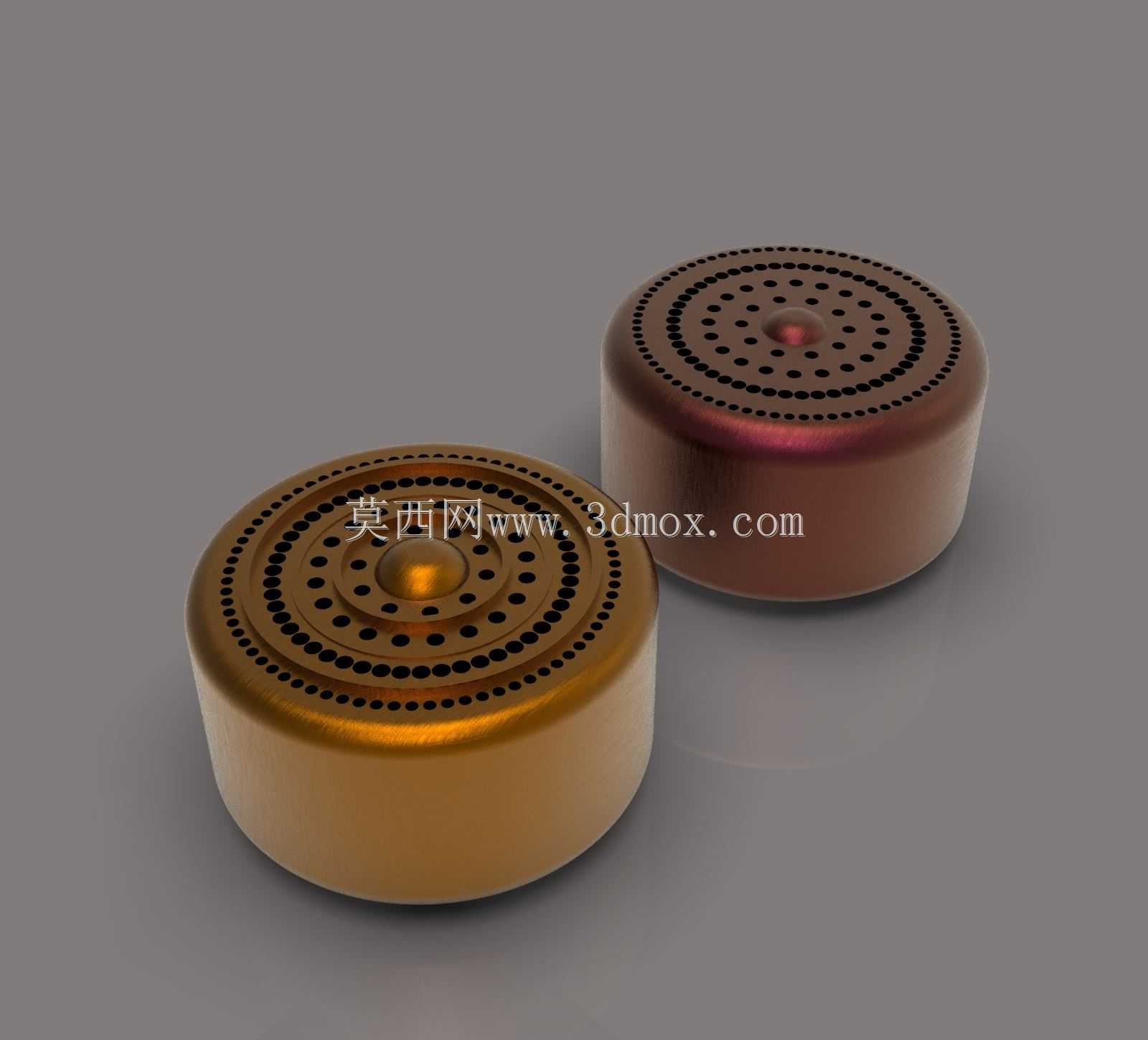

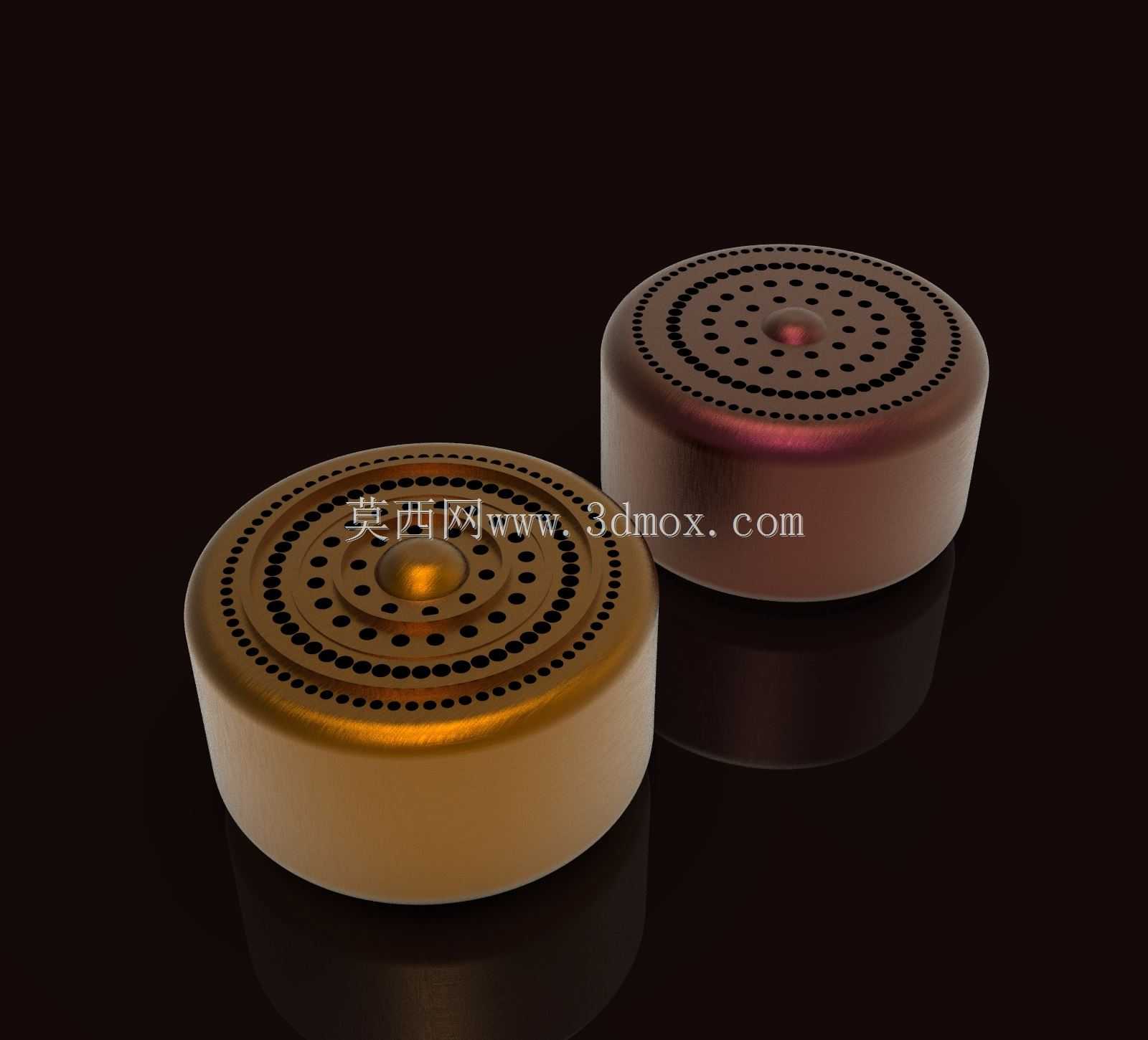

　　设计过程中针对不同纤维材质的生产需求做了结构优化，比如在加工棉纤维这类短纤维占比较高的原料时，端面孔隙的边缘做了0.05mm的微小圆弧倒角，避免锋利的孔边切断长纤维；而在加工化纤长丝类原料时，可将孔隙的内壁粗糙度控制在Ra0.8以下，减少纤维和孔壁的摩擦阻力，降低长丝的断头率。主体材质选用耐磨铜合金制作，一方面铜材质的自润滑性较好，长期和纤维摩擦不会产生静电，避免纤维飞絮因为静电吸附堆积在部件表面，另一方面铜合金的耐磨性能优异，在连续24小时运行的生产场景下，使用寿命可达到普通钢制部件的1.5倍以上，减少日常生产中更换易损件的停机时间。

　　从功能特性来看，该尖刺器除了基础的纤维分散作用外，上端面的多环孔隙还可起到均匀气流的作用，在气流纺设备上使用时，输送纤维的压缩空气可通过孔隙均匀溢出，避免局部气流紊流导致的纤维分布不均，让纤维在进入纺杯前能够保持均匀的蓬松状态，最终成纱的强力不匀率可降低10%左右。另外在结构设计时特意将部件的底部做了封闭处理，避免纤维飞絮进入安装基座内部，减少设备日常清洁维护的工作量，日常保养时只需要使用毛刷清扫上端面的孔隙即可，不需要将部件从基座上拆下，大幅缩短保养耗时。

　　在三维建模过程中，所有孔隙的排布都采用参数化阵列方式完成，可根据不同纺纱支数的生产需求快速调整孔径大小、孔位间距以及环带数量，比如生产高支纱时可适当缩小孔隙直径、增加孔位密度，提升纤维分散的均匀度；生产粗支纱时可加大孔隙直径，避免纤维堵塞孔隙。模型的所有配合面都预留了合理的加工公差，侧壁的安装配合面采用h7级公差，保证安装时的配合精度，同时不会出现过紧导致拆卸困难的问题。上端面的中心导向圆台做了球面过渡处理，纤维束接触到圆台时可顺滑地向四周分散，不会在中心位置出现纤维堆积的死角。
