穿戴式传感器配套固定背包结构设计

　　做现场工业巡检、户外环境数据采集的从业者都清楚，便携类传感设备的挂载一直是容易被忽略但直接影响作业效率的环节——手持会占用操作双手，普通腰包要么固定不稳跑动时晃荡磕碰，要么没有预留传感模块的走线、缓冲空间，很容易在复杂作业场景下造成设备接线松脱、壳体磕碰损伤。这次做的这款配套固定背包结构，就是针对穿戴式传感设备的户外、工业现场使用场景做的定向结构优化，没有做多余的装饰性设计，所有结构特征都围绕实际使用需求落地。

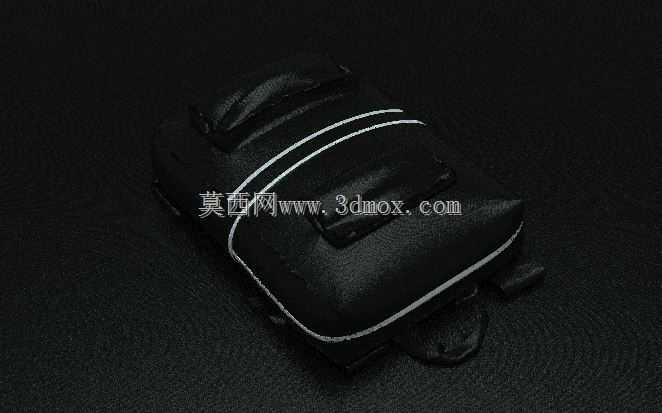

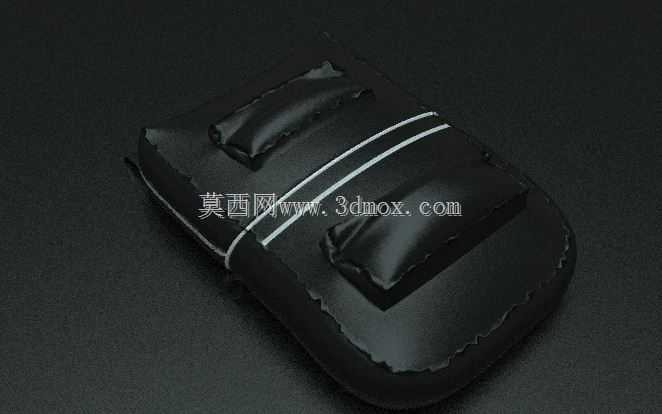

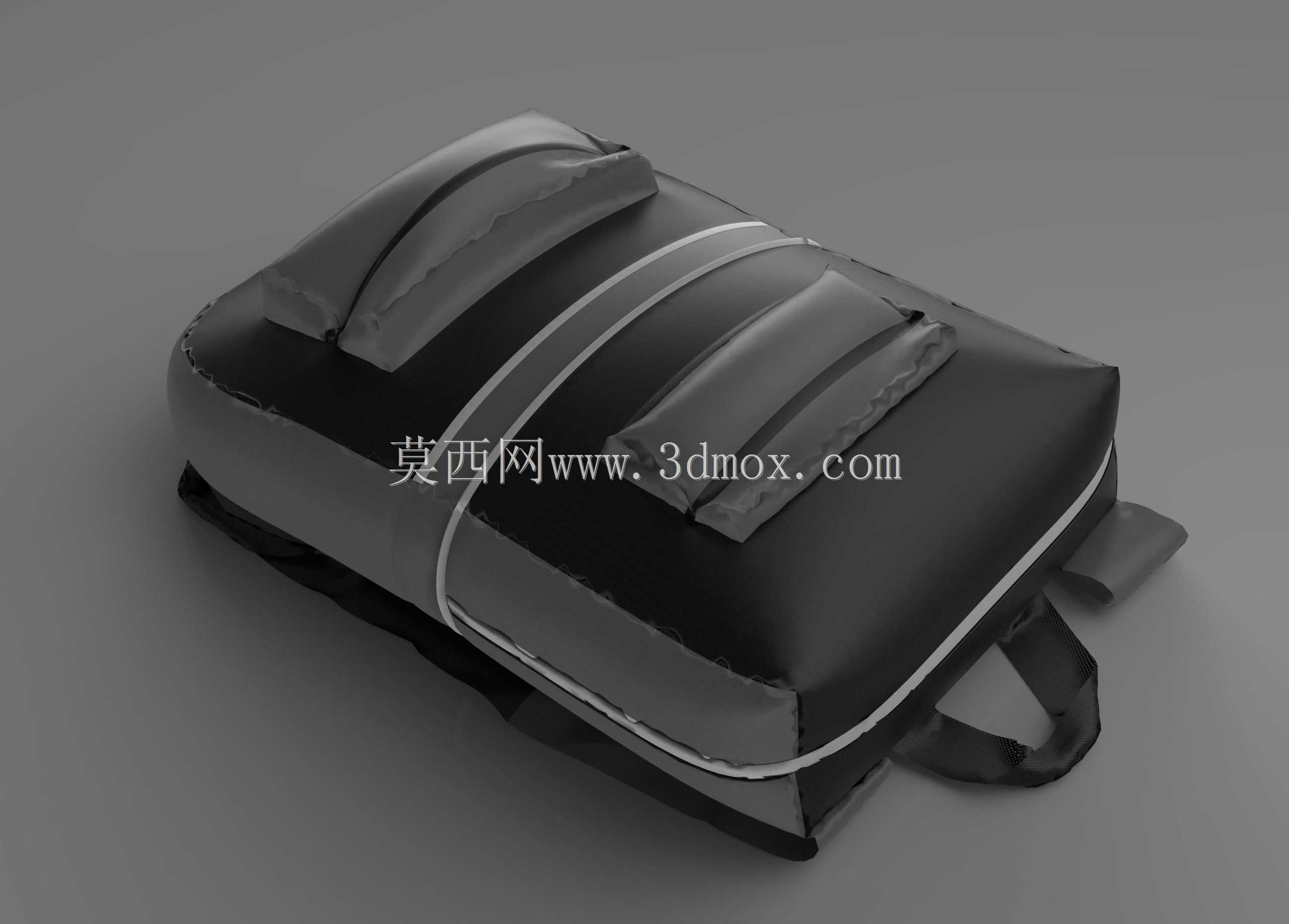

　　从实际使用场景倒推结构设计的逻辑，首先要解决的是穿戴状态下的贴合度问题。整个背包的主体轮廓做了贴合人体腰背部、上臂挂载区域的弧面过渡，没有生硬的直角棱边，避免长时间穿戴时硌压皮肤造成不适；主体外壳采用带微弹性的硬质复合结构，外层做了防滑耐磨的纹理处理，既能够在磕碰、剐蹭到工业现场的机架、管道外壁时保护内部装载的传感模块，又能避免穿戴时衣物勾挂、滑脱。两个对称设置的凸起固定卡槽，是专门针对传感模块的外置探头做的限位结构，卡槽内部预留了1.2mm的缓冲间隙，装配时可以嵌入薄型泡棉垫层，即便是在跑动、攀爬巡检梯的振动工况下，探头也不会和硬质壳体发生硬碰撞，保证采样数据的稳定性。

　　结构细节上，壳体边缘做了一圈内收的压合边，配合内置的防水胶条，可以实现日常户外作业的防泼溅需求，应对现场突发的淋水、扬尘环境不会让内部电路受潮积灰。两道平行的束带穿槽是整个结构的核心固定点位，穿槽的宽度做了20mm的通用适配尺寸，既可以穿入常规的尼龙织带做腰挂、肩挂固定，也可以适配工业工装的挂载导轨条，直接卡在工装背心的MOLLE挂载位上，不需要额外定制转接配件。穿槽的边缘做了R2的圆角倒钝处理，避免长期使用过程中反复摩擦切割织带造成织带起毛断裂，延长挂载配件的使用寿命。

　　考虑到传感设备的走线需求，壳体的侧端预留了专用的走线缺口，缺口位置做了橡胶护圈结构，数据线从壳体内部引出时不会被硬边割伤绝缘层，同时护圈和线材的过盈配合也能进一步阻挡灰尘、淋水从走线位置进入壳体内部。整个壳体的内部腔体做了分区设计，主腔体用来放置传感模块的主控电路与电池单元，两个凸起卡槽位置对应放置采样探头，腔体内部的筋位高度统一控制在3mm，既能够给内置的缓冲泡棉留出压缩空间，又不会因为筋位过高造成内部空间浪费，整体的外形尺寸控制在120mm80mm35mm的范围内，不管是腰挂还是上臂挂载都不会有明显的突兀感，作业时弯腰、抬臂都不会和周边设备发生干涉。

　　实际做结构验证的时候，特意针对工业现场的常见工况做了模拟：将装载了传感模块的背包固定在工装腰带上，模拟2小时的巡检走动、攀爬动作，整体的偏移量不超过5mm，没有出现松脱晃荡的情况；探头位置的振动传递率比普通软质腰包降低了60%以上，完全满足振动敏感类传感设备的挂载要求。壳体的边角位置做了加厚处理，1米高度自由跌落到水泥地面时，壳体不会出现开裂，内部模块的采样功能也不会受影响。和普通的便携收纳包不同，这个结构没有做多余的储物隔层，所有空间都围绕传感设备的固定、防护做设计，避免装载其他无关物件时挤压、碰伤传感模块，也不会因为额外装载物品造成整体重量增加，加重穿戴时的负担。

　　在安装边界的适配性上，整个结构的固定点位全部采用通用化设计，不需要针对特定的工装、穿戴装备做定制修改，不管是常规的编织腰带、工装肩带，还是专业的工业作业挂载背心，都可以通过穿入织带的方式完成固定，拆装只需要调整织带的松紧度就可以完成，不需要额外的工具。壳体的外表面没有做突出的结构特征，所有的筋位、卡槽都做了内收或者圆弧过渡，在狭窄的设备间隙穿行时，不会勾挂到线缆、设备手柄，减少作业过程中的意外牵绊风险。
