五英寸Cytron驱动轮结构设计

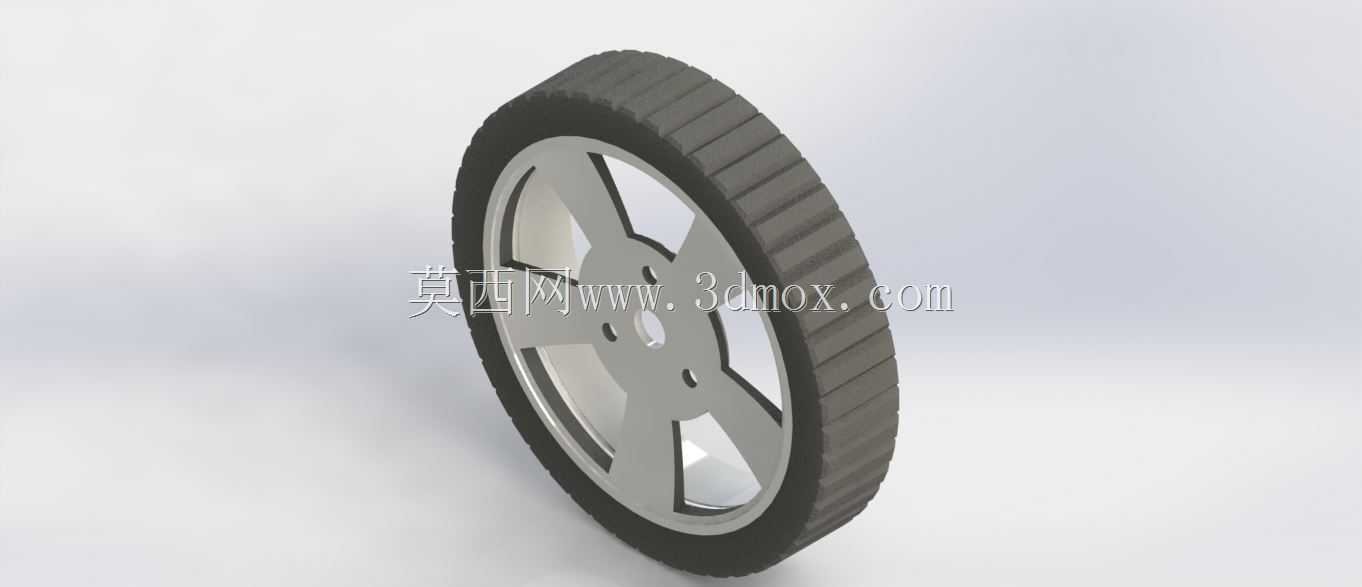

　　这款五英寸规格的行走轮，常被用于小型移动机器人、AGV导引小车、教学实训平台以及小型智能巡检设备的行走机构中，作为设备与地面直接接触的承载传动部件，其结构设计直接影响整机的行走平顺性、负载能力以及抓地表现。从结构拆分来看，该轮分为外层橡胶胎体与内层金属轮毂两部分，外层胎面采用等距分布的直槽纹路设计，这种纹路并非随意设置，在平整的环氧地坪、硬质水泥地面甚至轻度不平整的实验室地面上，直槽纹路既能提供足够的纵向抓地力，避免设备加减速时出现打滑空转，又不会因为纹路过深导致滚动阻力过大，增加驱动电机的负载损耗。胎体材质选用耐磨橡胶配方，硬度控制在邵氏65-70度区间，兼顾了行走过程中的轻微减震效果与长期使用的耐磨性能，在常规室内使用场景下，

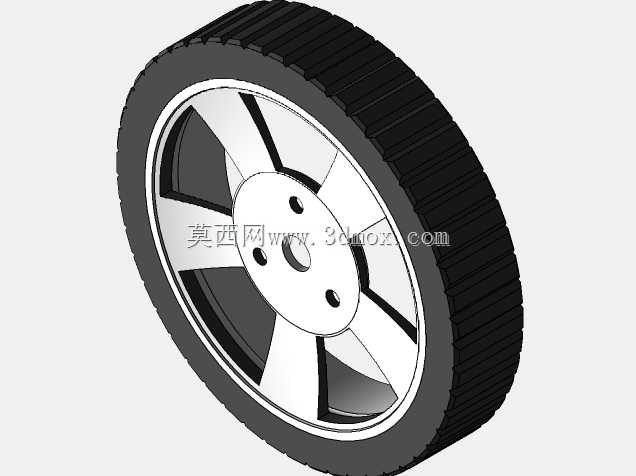

　　无需频繁更换轮体即可满足长时间运行需求。内层轮毂采用辐条式结构设计，并非实心结构，这种设计首先是为了降低轮体自身的转动惯量，对于小型驱动电机而言，更低的转动惯量意味着启停响应更快，位置控制精度更高，尤其是在需要频繁启停、精准走位的巡检机器人或者竞赛类机器人平台上，转动惯量的控制直接影响整机的控制精度。辐条的分布采用对称式五辐布局，每根辐条的截面做了等强度优化，在保证轮毂整体径向承载能力的前提下，尽可能去除了非受力区域的多余材料，既减轻了轮体自重，也避免了材料浪费。轮毂中心的安装孔做了适配标准D型输出轴的设计，这种轴孔配合形式可以有效传递扭矩，避免轮体与电机轴之间出现相对转动打滑的问题，孔位周边均匀分布的三个小孔是用于安装紧定螺钉的，

　　安装时可以从三个方向顶紧电机输出轴，进一步提升连接可靠性，即使在设备频繁正反转的工况下，也不会出现轮体松动移位的情况。从安装边界来看，该轮的轴向宽度经过严格控制，不会占用过多的底盘安装空间，对于小型移动设备紧凑的底盘布局十分友好，轮体的径向跳动公差控制在0.2mm以内，保证行走过程中不会出现明显的上下颠簸，降低设备运行过程中的振动，保护设备上搭载的精密传感器元件不受振动干扰。在实际选型应用中，这款轮体可以直接匹配Cytron系列的直流减速电机输出轴，无需额外加工转接法兰，大幅缩短了小型移动设备的开发周期，设计人员在进行底盘结构设计时，只需要预留对应中心高的电机安装位，即可直接完成轮组的装配，不需要针对轮体做额外的适配修改。

　　轮体的承载能力经过结构校核，单轮可以承受5kg以内的垂直载荷，对于自重通常在10-15kg的小型移动机器人而言，双轮或者四轮布局下都有足够的安全余量，即使在设备搭载传感器、电池等负载后，也不会出现轮毂变形或者胎体过度压缩的问题。胎体与轮毂之间采用过盈压装的工艺进行连接，配合接触面的滚花处理，保证胎体与轮毂之间不会出现相对转动，即使在大扭矩启动或者紧急制动的工况下，也不会出现胎体脱层、轮毂空转的问题。在进行三维建模时，该轮的各个配合尺寸都严格按照实际加工公差进行绘制，设计人员可以直接将该模型导入到整机装配体中进行干涉检查，不需要反复核对尺寸参数，能够有效提升结构设计的效率，避免因为轮体尺寸绘制错误导致后续加工装配出现干涉问题。
