汽车通风打孔式制动盘结构设计

项目分类:制动器 发布时间:2022-02-22 ID:559850
  • 汽车通风打孔式制动盘结构设计
  • 汽车通风打孔式制动盘结构设计

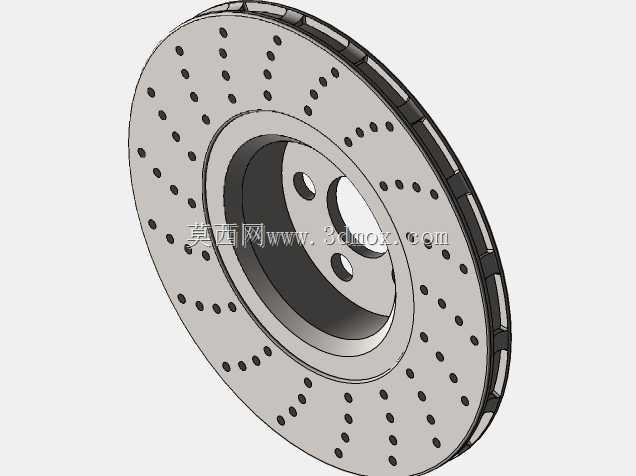

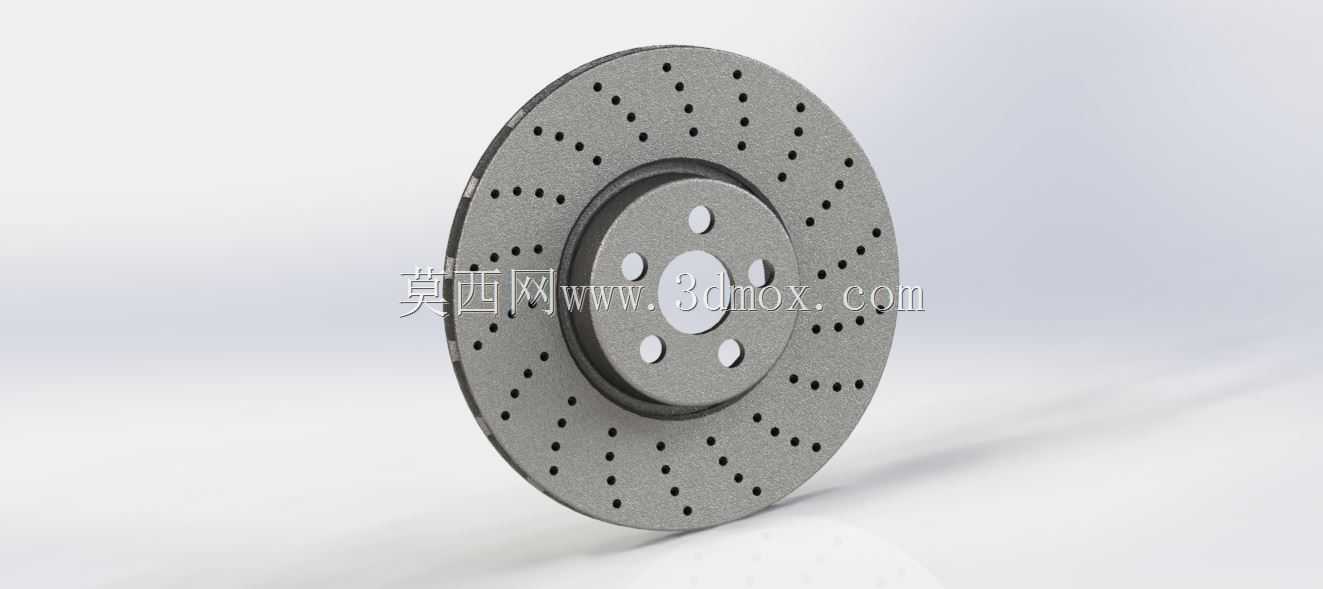

  这款打孔通风制动盘的设计,核心围绕乘用车盘式制动系统的实际工况需求展开,在日常道路行驶的制动场景中,制动盘需要配合制动卡钳完成车辆减速、驻车的核心动作,既要承受制动过程中摩擦片挤压产生的巨大切向力,也要快速散掉摩擦转化的大量热能,避免热衰退导致制动效能下降。从结构设计逻辑来看,整体采用盘式环形基体结构,中心设置带定位孔的安装法兰面,三个均匀分布的螺栓过孔完全匹配乘用车轮毂单元的安装孔位,安装面的平面度公差控制在0.05mm以内,保证装配后制动盘的端面跳动量符合整车制动抖动的控制要求,中心大孔的直径适配轮毂轴头的配合尺寸,装配时可直接套接在轴头上,通过轮毂螺栓完成紧固,不需要额外的转接结构。摩擦工作面上规则排布的圆形通孔,

  一方面是在制动过程中可以快速排走摩擦片与盘面之间的空气,避免高速制动时形成气膜降低摩擦系数,另一方面这些通孔可以连通制动盘内部的通风道,车辆行驶时的迎面风可以通过通孔进入内部通风腔,顺着径向的散热筋快速带走热量,相比实心制动盘,连续制动工况下的盘面温度可以降低15%-20%,有效减少热裂纹的产生概率,同时打孔结构也可以在雨天行驶时快速排走盘面的水膜,缩短湿滑路面的制动响应时间。制动盘外缘的通风道采用径向直筋布局,筋条厚度均匀控制在5mm左右,既保证了制动盘整体的结构刚度,在承受15MPa以上的制动面压时不会产生过大的形变,也不会因为筋条过厚导致整体重量过大,增加簧下质量影响车辆操控性能。设计过程中对安装边界做了充分校核,

  制动盘的总厚度、摩擦环宽度、安装面到摩擦面的偏移距离,都严格对应主流紧凑型乘用车的前轮制动卡钳安装空间,装配后摩擦片的有效摩擦半径完全覆盖摩擦工作面,不会出现偏磨、摩擦片悬空的问题。在实际使用场景中,这类打孔通风制动盘多用于家用乘用车的前轮制动系统,因为前轮制动承担了整车70%以上的制动力,热负荷更高,通风打孔的结构可以更好地适配频繁制动的城市道路工况,以及长下坡路段的连续制动需求,盘面的打孔排布经过动平衡校核,在高速旋转时不会产生额外的离心振动,初始动平衡精度控制在G2.5等级以内,装配后不需要额外做过多的平衡修正。从结构细节来看,摩擦工作面的粗糙度设计为Ra1.6-Ra3.2之间,既保证和摩擦片之间有足够的摩擦系数,也不会因为粗糙度过高导致摩擦片异常磨损,安装法兰和摩擦环之间的过渡圆角做了R3的圆弧处理,避免应力集中在交变载荷下产生断裂风险,通风道的边缘做了微小的倒角处理,减少铸造过程中的应力残留,也降低高速旋转时的风噪。
