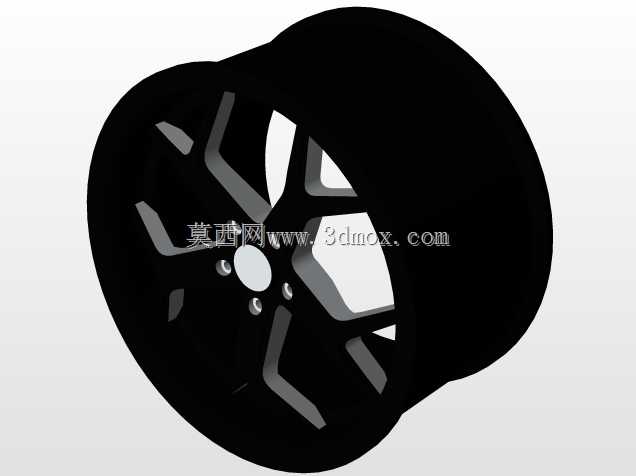

五辐式哑光黑汽车轮辋结构设计

　　日常做整车行走系统匹配时，轮辋是连接轮胎与车轴的核心承载部件，这个五辐结构的轮辋设计，首先要满足乘用车日常铺装路面行驶的承载需求，同时兼顾改装场景下的视觉效果与散热需求。先从安装边界说起，轮辋的中心孔是与车轴轴头配合的核心定位面，加工公差需要控制在H7级，避免高速行驶时出现轮辋跳动，PCD螺栓孔的分布圆直径、孔位数量需要匹配对应车型的轮毂轴承座安装尺寸，螺栓孔的沉台深度要适配轮毂螺栓的啮合长度，保证安装后螺栓预紧力足够，不会出现行驶中松脱的风险。轮辋的轮缘部分采用了标准的深槽轮辋结构，方便轮胎的拆装，轮缘的凸起高度符合乘用车轮胎的匹配要求，能够在轮胎充气后牢牢卡住轮胎胎圈，避免急加速、急制动或者过弯时轮胎与轮辋发生相对滑移，保障行驶安全。

　　设计思路上，采用五辐的对称辐条结构，一方面是五辐结构的力学性能更均衡，每个辐条承受的载荷分布更均匀，在车辆过弯承受侧向力、经过颠簸路面承受垂直冲击时，应力不会集中在某几根辐条上，降低辐条根部断裂的风险；另一方面五辐结构的镂空面积更大，行驶过程中气流可以直接穿过辐条间隙，带走刹车盘、刹车片工作时产生的热量，避免长距离制动后刹车系统热衰减，提升制动安全性。辐条的截面采用了变厚度设计，靠近轮心安装盘的位置厚度更大，因为这个位置是载荷传递的核心区域，轮辋承受的垂直载荷、侧向力、扭矩都要通过辐条从轮缘传递到中心安装盘，靠近轮缘的位置辐条厚度适当减薄，在保证结构强度的前提下降低轮辋整体重量，实现轻量化，减少簧下质量，提升车辆的悬挂响应速度与操控表现。

　　表面处理采用哑光黑的涂装方案，一方面是哑光涂层的耐石子冲击、耐腐蚀性更好，日常行驶中路面卷起的砂石击打轮辋表面时，涂层不容易出现剥落，能够长期保护轮辋基材不被雨水、融雪剂腐蚀；另一方面哑光黑的视觉效果更具运动感，适配家用车运动化改装、性能车原厂配套的场景需求。轮辋的偏距设计经过匹配，保证安装后轮辋不会超出车身翼子板，同时不会与内侧的刹车卡钳、悬挂摆臂发生运动干涉，在车轮上下跳动、转向打满的全行程内，轮辋与周边部件都保留足够的安全间隙，避免行驶中出现剐蹭。

　　实际应用场景中，这款轮辋既可以作为紧凑型家用轿车、小型SUV的原厂替换件，也可以作为入门级改装车的升级部件，承载能力满足1.6-2.0L排量乘用车的轴荷要求，适配17-18英寸的民用子午线轮胎，日常城市通勤、高速行驶、非铺装路面轻度通行都能满足使用需求。建模过程中，辐条与轮辋本体的过渡位置做了大圆角处理，避免应力集中，所有的安装面都做了机加工余量预留，方便后续铸造完成后进行精加工，保证安装精度。轮辋的气门嘴孔位置设置在两根辐条之间的轮缘位置，既方便充气操作，也不会被辐条遮挡，同时避开了应力集中区域，不会因为开孔影响轮辋整体结构强度。
