手动杠杆式压紧夹持机械臂结构设计

项目分类:通用机械零部件 发布时间:2022-02-22 ID:559827
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计
  • 手动杠杆式压紧夹持机械臂结构设计

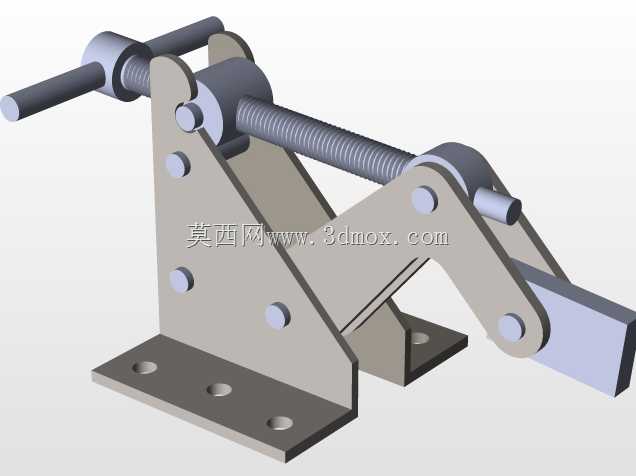

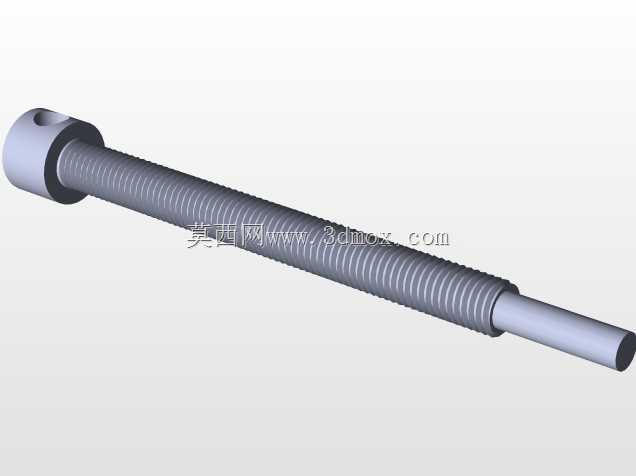

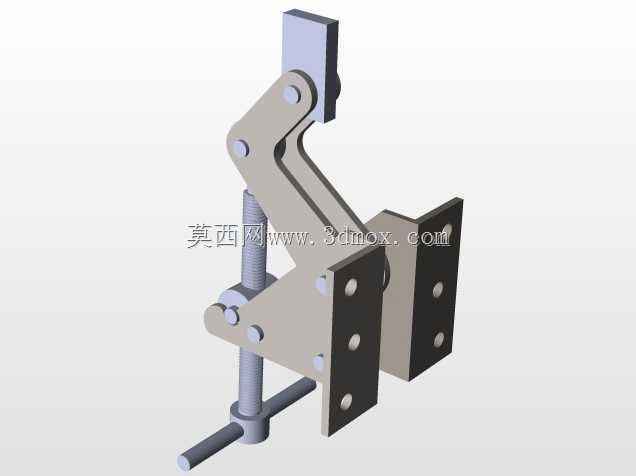

  这款手动杠杆式压紧夹持结构,是工装夹具领域里非常典型的手动压紧执行部件,在小批量零件加工、装配工位、检测工装台面上应用十分广泛,尤其适合没有气动、液压动力源的零散工位,或是需要频繁调整夹持位置的试制车间场景。从结构组成来看,整套机构以底部带安装孔的L型折弯支座作为承载基体,支座立面通过销轴铰接主杠杆臂,杠杆臂的输入端延伸出带防滑滚花的操作手柄,输出端则连接可摆动的压头组件,整套机构通过连杆的死点位置实现夹持后的自锁,不需要额外施加持续的操作力就能保持稳定的压紧状态,这也是手动夹具设计里最核心的可靠性要点。

  在实际生产场景中,这类夹持臂常被用于PCB板焊接工位固定线路板、小型五金件钻孔时压紧工件、装配工序里定位塑料壳体防止移位,相比气动夹具它不需要布置气管和控制元件,部署灵活成本极低,相比螺丝压紧的方式操作效率能提升数倍,单次压紧和释放的动作只需要扳动一次手柄即可完成,工人操作的动作幅度小,长时间重复作业的疲劳度更低。设计这套结构的时候,首先要确定的是夹持行程和压紧力的匹配,杠杆的力臂比例经过了反复核算,输入端的手柄长度保证普通人单手施加150N左右的握力时,输出端的压头能产生不低于800N的正压力,足够应对绝大多数非金属件、薄金属件的夹持需求,同时不会因为压力过大压伤工件表面。

  安装边界方面,底部支座的安装面预留了四个沉头固定孔,孔位按照标准30系列铝型材的槽间距设计,可以直接通过T型螺栓固定在铝型材工作台面上,也可以通过压板固定在铸铁平台上,整套机构收拢状态下的横向占用宽度不超过120mm,纵向伸出长度最大为90mm,压头的上下行程为25mm,能够适配厚度在5mm到30mm之间的工件夹持需求。压头部分采用了可摆动的铰接设计,接触工件的端面镶嵌了聚氨酯防滑垫,既可以避免刚性接触刮花工件表面,也能在工件表面存在微小角度偏差的时候自动贴合,保证压紧力均匀分布,不会出现局部压空或者工件翘起的问题。

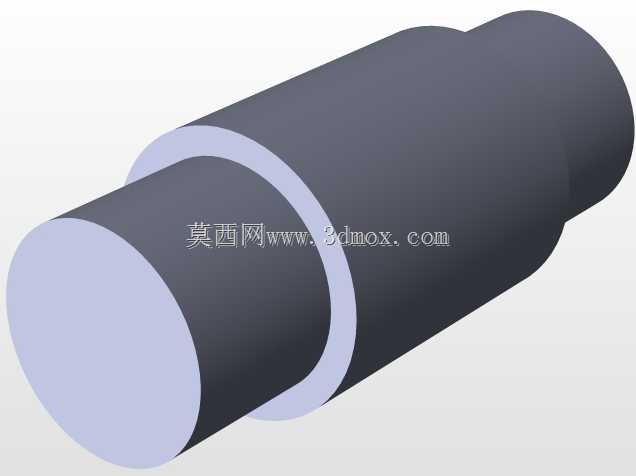

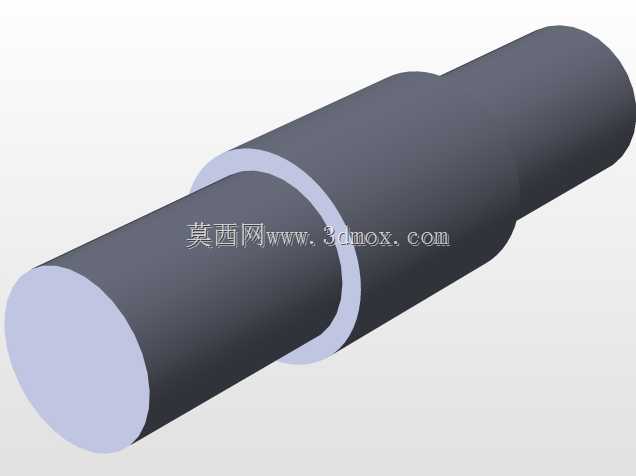

  从结构细节的设计逻辑来看,所有铰接位置都采用了销轴加轴用挡圈的固定方式,销轴表面做了淬火处理提升耐磨性能,长期反复扳动也不会出现铰接孔磨损松旷的问题,连杆部分的铰接点位置经过优化,当手柄扳动到锁紧位置时,连杆与主杠杆的铰接点刚好越过支座铰接点与压头铰接点的连线,形成机械死点,此时哪怕工件受到振动或者外力冲击,压头也不会自行松脱,必须手动扳动手柄才能解除锁紧状态,这一设计完全规避了手动夹具容易意外松脱的安全隐患。在实际选型适配的时候,如果需要更大的压紧力,可以在不改变安装尺寸的前提下更换更长的操作手柄,或是调整杠杆的铰接孔位来改变力臂比,如果需要适配特殊形状的工件,也可以快速更换压头的形状,不需要改动整套支座的结构,具备很强的工位适配性。

  这类手动夹持臂的三维建模过程中,需要重点关注各个铰接位置的配合间隙,销轴与孔的配合采用H8/f7的间隙配合,既保证转动灵活不会卡滞,也不会因为间隙过大导致压头的压紧位置出现偏差,所有钣金折弯件的折弯半径都按照板材厚度的1.5倍设计,避免折弯处出现应力集中断裂的问题,支座的底板与立面之间设置了三角形加强筋,在承受大压紧力的时候不会出现支座变形翘起的情况。在装配验证环节,需要保证手柄扳动到锁紧位置时,操作力没有明显的突变卡滞,松开时的回位动作顺畅,压头的工作面在锁紧状态下保持水平,不会出现偏斜导致工件受力不均的问题。对于很多做非标工装设计的工程师来说,这类成熟的手动压紧结构是非常实用的标准模块,可以直接整合到各类专用工装、焊接夹具、检测治具当中,大幅缩短设计周期,同时因为结构简单可靠,后期的维护成本几乎为零,只需要定期在铰接位置涂抹少量润滑脂就能保证长期顺畅使用。
