小型溢流泄压式安全阀结构设计

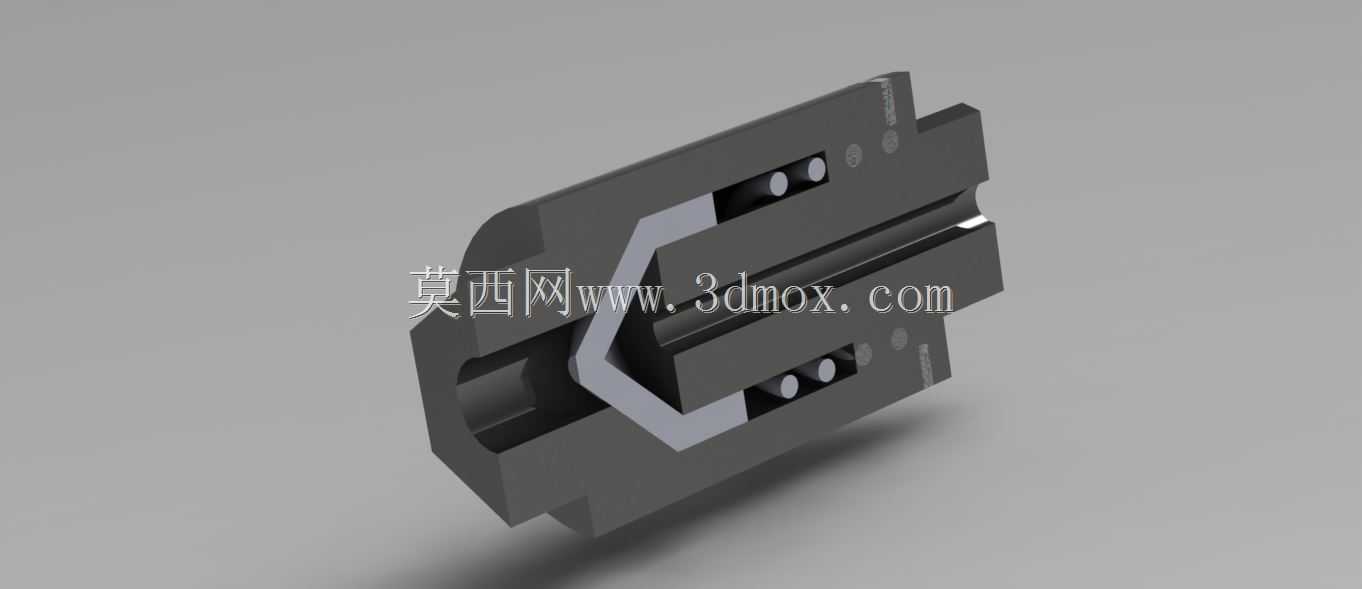

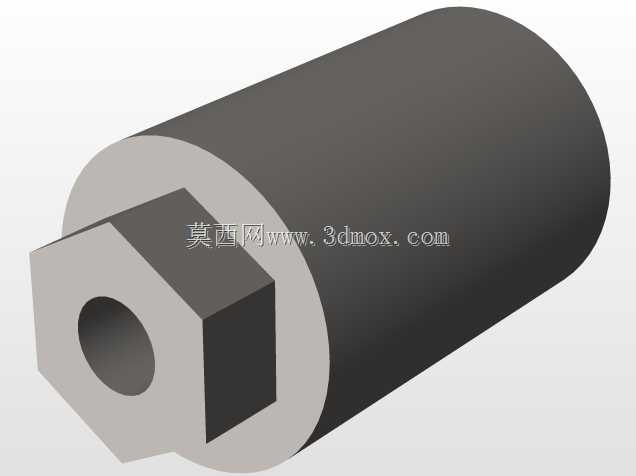

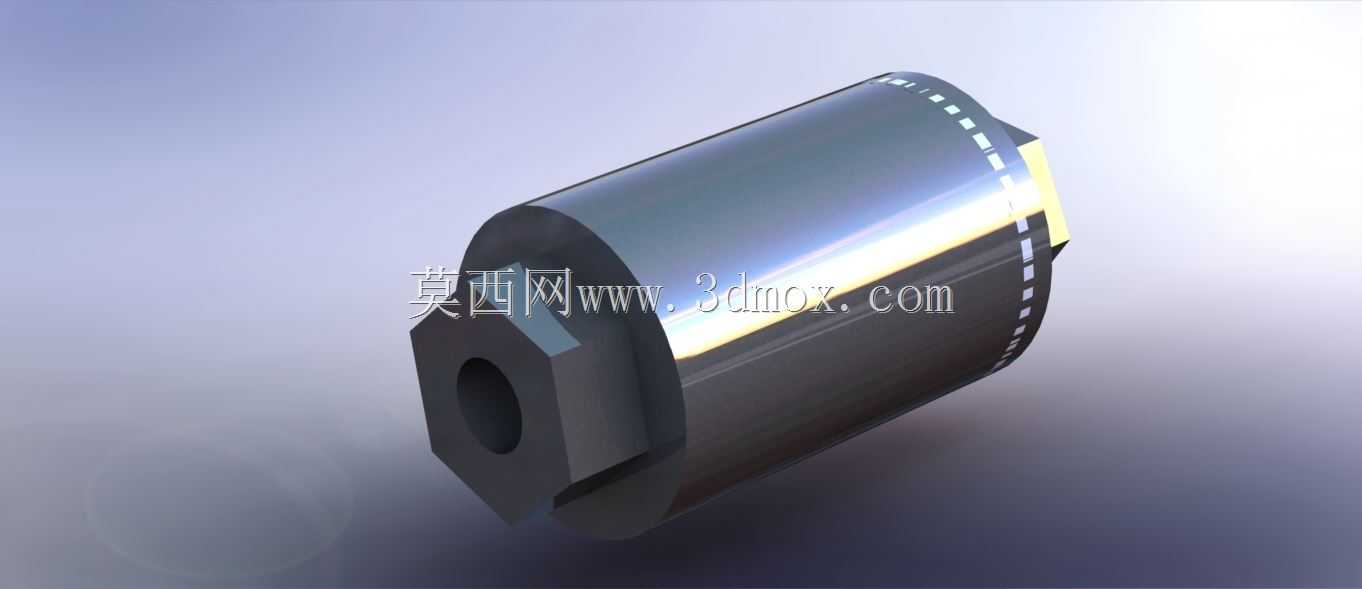

　　在液压与气压传动回路、小型压力容器配套管路、实验台流体输送系统中，这类直动式安全阀是不可或缺的压力保护元件，核心作用是在系统压力超过预设阈值时自动开启泄流，避免管路、承压腔体因超压出现破裂、密封失效甚至安全事故，待系统压力回落至安全区间后又能自动复位闭合，维持系统正常工作压力。从结构设计逻辑来看，这款阀采用了同轴式整体布局，主体为圆柱形金属壳体，一端加工有外六角结构，既可以作为安装时的扳手受力位，方便现场拧紧固定，也能强化端部结构强度，避免安装扭矩过大导致壳体变形；另一端预留了同轴的内孔流道，作为压力介质的入口或泄放出口，流道内壁做了圆角过渡处理，减少介质高速流过时的湍流阻力与冲蚀磨损。

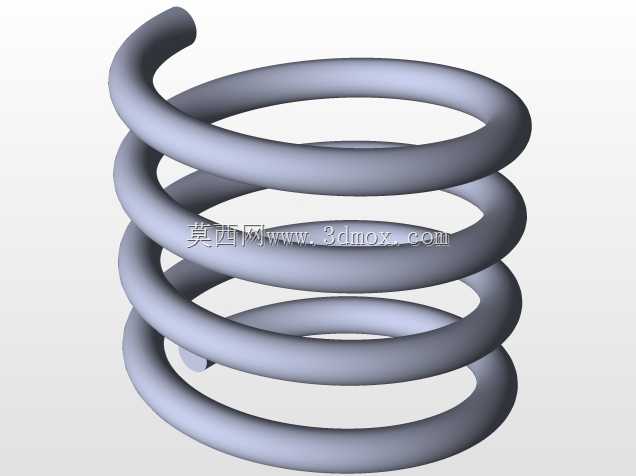

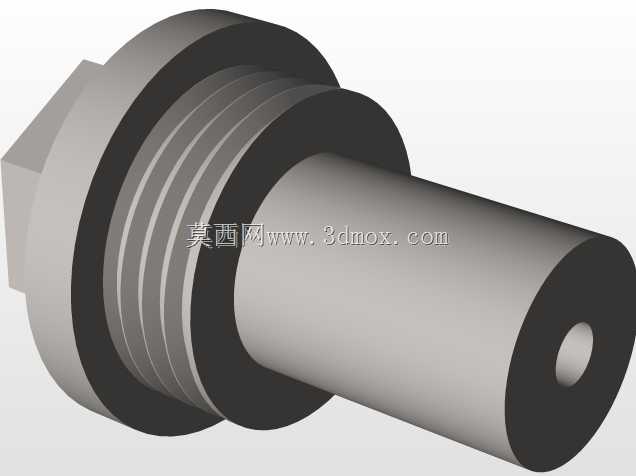

　　设计过程中首先要确定的是开启压力对应的弹簧预紧力，阀芯与阀座的密封面采用锥面配合结构，相比平面密封能获得更大的密封比压，在低压工况下也能保证可靠密封，避免正常工作时出现内泄漏；阀芯导向段与壳体导向孔采用小间隙配合，间隙值控制在0.02-0.04mm之间，既保证阀芯动作时无卡滞，又能减少导向段的泄漏量。壳体外部的环形凹槽是用于安装密封圈的定位槽，安装时可以搭配O型圈实现阀件与安装基座之间的静密封，适配不同压力等级的安装工况。从安装边界来看，这款阀整体轴向尺寸紧凑，最大外径处的圆柱面可以适配标准的安装孔位，端部六角结构的对边尺寸符合常规手动扳手的夹持规格，不需要专用工具就能完成拆装维护；流道通径的设计匹配小流量泄放需求，

　　适合用在小型液压站、实验室气路、家用小型承压设备的压力保护场景，不需要额外搭配旁通管路，直接串联或并联在系统压力测点附近即可。在实际选型应用中，需要注意阀件的安装方向，要保证压力介质的作用力方向与弹簧预紧力方向同轴，避免侧向力导致阀芯偏磨卡滞；同时泄放口的朝向要避开操作人员与敏感设备，防止高压介质喷出造成损伤或设备损坏。这款阀的结构没有采用复杂的先导控制结构，零件数量少，加工工艺性好，壳体采用棒料车削加工即可完成主要外形与流道的加工，六角结构可以一次铣削成型，密封面部位只需要精车后做简单研磨就能达到密封要求，适合批量生产，维护时只需要更换弹簧与密封件就能恢复性能，全生命周期的使用成本较低。在建模过程中，需要重点关注配合面的尺寸公差、

　　形位公差标注，导向孔与阀芯的同轴度要控制在0.01mm以内，密封面的表面粗糙度要达到Ra0.8以下，才能保证长期工作的可靠性；同时要预留弹簧的安装空间，保证弹簧在全行程压缩过程中不会与壳体内壁发生剐蹭，避免弹簧卡滞影响开启压力精度。这类小型安全阀在很多容易被忽略的低压场景中都有应用，比如小型空压机的储气罐、牙科治疗台的水气管路、自动化设备的气动夹紧回路，甚至是部分民用供水设备的管路超压保护，虽然结构简单，但直接关系到整个系统的运行安全，设计时每一处尺寸的确定都要结合实际工况的压力波动范围、介质特性来调整，比如用于腐蚀性介质场景时，壳体与阀芯材料要选用不锈钢材质，用于液压油场景时可以选用碳钢搭配表面镀锌处理，在保证性能的前提下控制制造成本。
