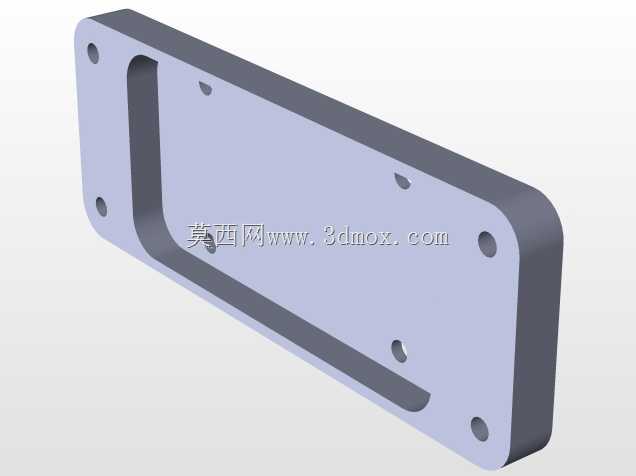

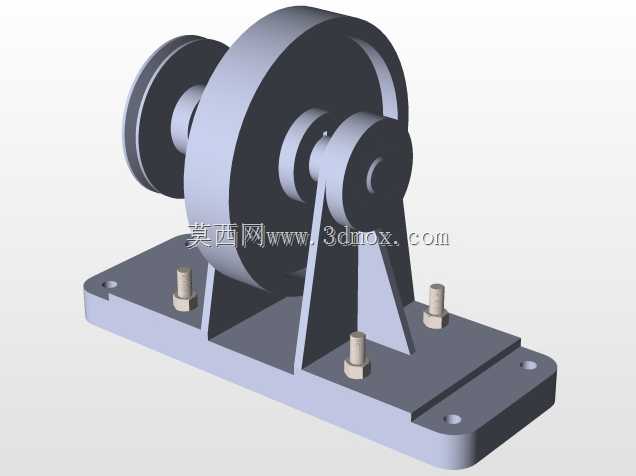

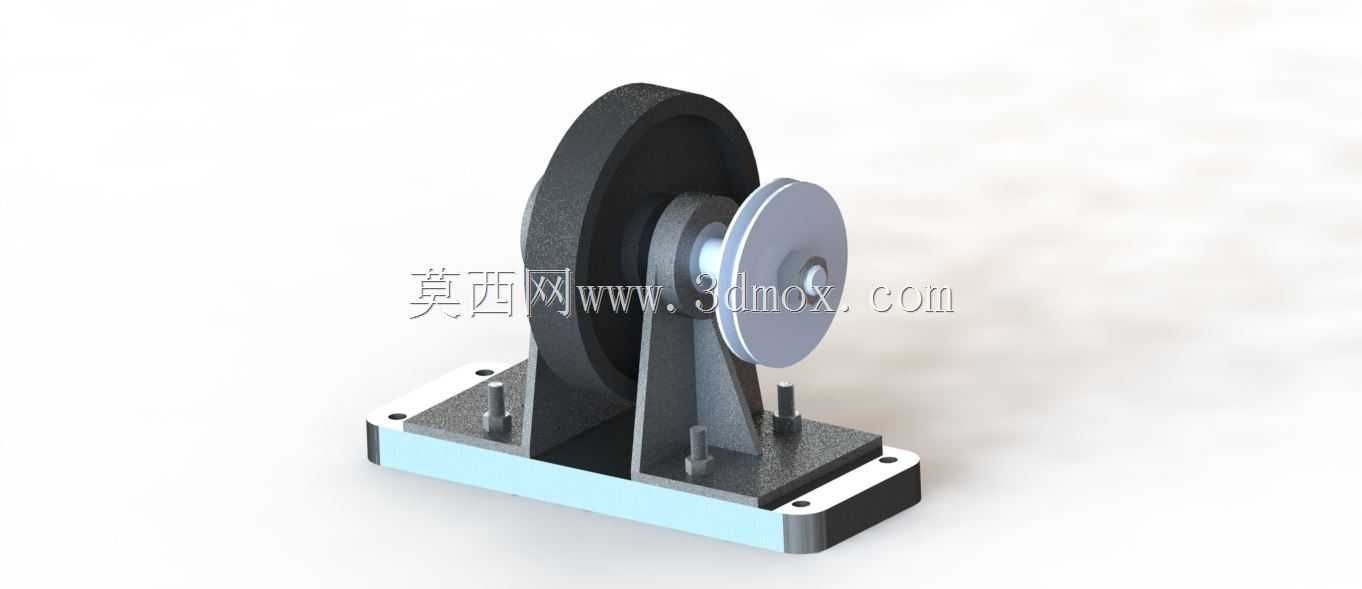

这套皮带传动结构在轻工输送、小型实验设备、仪表类动力传递场景中应用十分普遍,区别于重型工业用的宽V带传动结构,该结构主打紧凑空间内的小扭矩动力传递,常见于小型物料分拣线的从动辊驱动、教学演示实验台动力传输、精密检测仪器的进给动力传递环节,不会出现在大负载的矿山、冶金类重载传动场景中。从实际安装边界来看,整套结构的底座采用矩形板式安装设计,底座四角预留了沉头安装孔,安装时可直接通过内六角螺栓固定在设备的安装基板上,底座的总宽度控制在120mm区间,总长度约180mm,整体安装高度从底座底面到主动带轮顶端的距离不超过210mm,不会占用过多的设备内部安装空间,适配小型设备紧凑的腔体布局。设计阶段优先考虑了带轮的张紧调节便利性,

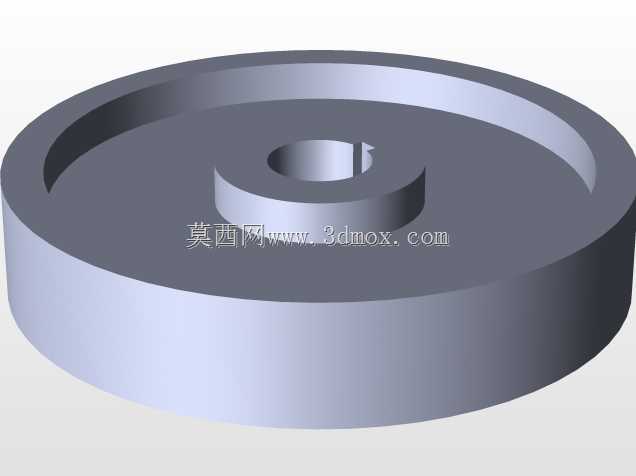

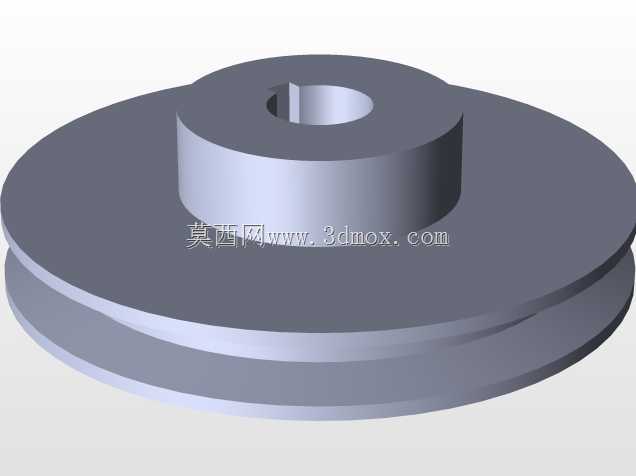

两个带轮分别通过独立的立式支架固定在底座上,支架与底座的连接位置预留了长条形调节槽,松开支架的固定螺栓即可沿槽方向调整两个带轮的中心距,无需额外设计外置张紧轮结构,既减少了零件数量,也降低了后期运维的调整难度,日常维护时只需要松开固定螺栓调整中心距,就能补偿皮带长时间运行产生的蠕变伸长量,保证皮带的预紧力处于合理区间,避免打滑丢转的问题。结构的功能特性上,大小两个带轮形成固定的传动比,大带轮作为从动端连接负载轴,小带轮作为主动端连接动力输出轴,通过平键实现带轮与轴的周向固定,轴端采用轴端挡圈限制带轮的轴向窜动,两个支架上的轴承位都预装了深沟球轴承,用来承受带传动过程中产生的径向载荷,降低轴转动过程中的摩擦阻力,

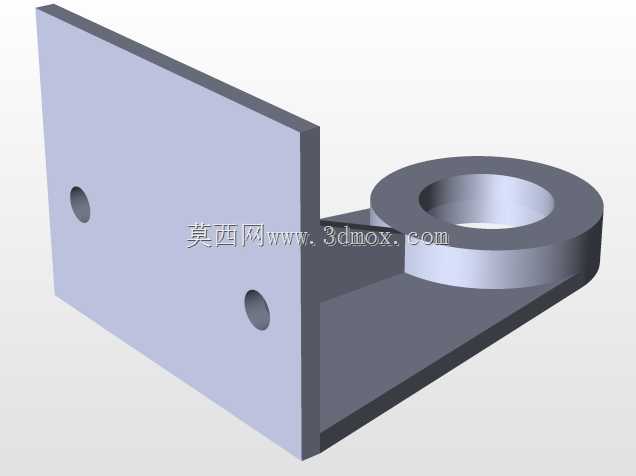

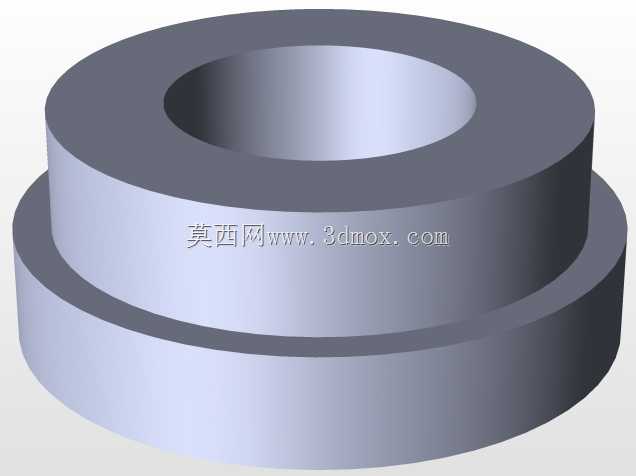

轴承位外侧设计了端盖结构,既可以阻挡外界粉尘进入轴承滚道,也能防止轴承润滑脂溢出,延长轴承的维护周期。从外形设计来看,支架采用L型折弯焊接结构,支架的立板与底板之间增加了三角形加强筋,用来抵消带传动过程中带轮对支架产生的侧向拉力,避免支架长期受力出现变形导致带轮偏斜,一旦带轮出现偏斜,皮带运行过程中就会出现跑偏、异常磨损的问题,加强筋的设计刚好从结构刚性层面规避了这一风险。底座的侧边做了倒角处理,避免安装过程中锐边划伤操作人员,带轮的轮槽尺寸匹配普通平型传动带,不需要定制特殊规格的皮带,后期备件采购十分便利,不需要专门对接非标供应商。实际装配过程中,需要先将轴承压入支架的轴承孔内,再把穿好带轮的传动轴装入轴承内圈,
随后将支架预固定在底座上,套入传动皮带后调整两个带轮的端面共面度,保证两个带轮的端面跳动量控制在0.1mm以内,避免皮带运行时出现偏磨,调整到位后再拧紧支架的固定螺栓,最后锁死轴端的挡圈螺丝即可完成装配。这套结构在设计时没有采用一体化的铸造支架,而是采用分体式钢板焊接支架,生产加工难度更低,小批量生产时不需要开模,直接通过激光切割下料、折弯焊接就能完成支架加工,生产周期更短,成本也更可控,适配小型设备厂商的小批量定制化生产需求。在实际运行过程中,这套结构的传动噪音远低于齿轮传动结构,因为皮带本身具备一定的弹性,可以缓冲动力端启动时的瞬时冲击,不会像齿轮传动那样出现啮合冲击噪音,对于对噪音控制有要求的实验室仪器、办公类小型设备来说,这种传动结构的适配性更强。同时皮带本身具备过载保护的特性,当负载端出现卡滞时,皮带会在带轮上打滑,不会因为瞬时过载烧坏驱动电机或者折断传动轴,从结构层面提升了整套设备的运行安全性,降低故障状态下的零部件损坏概率。
