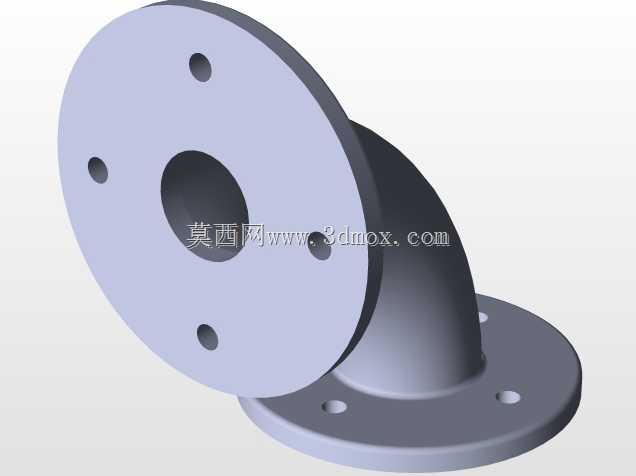

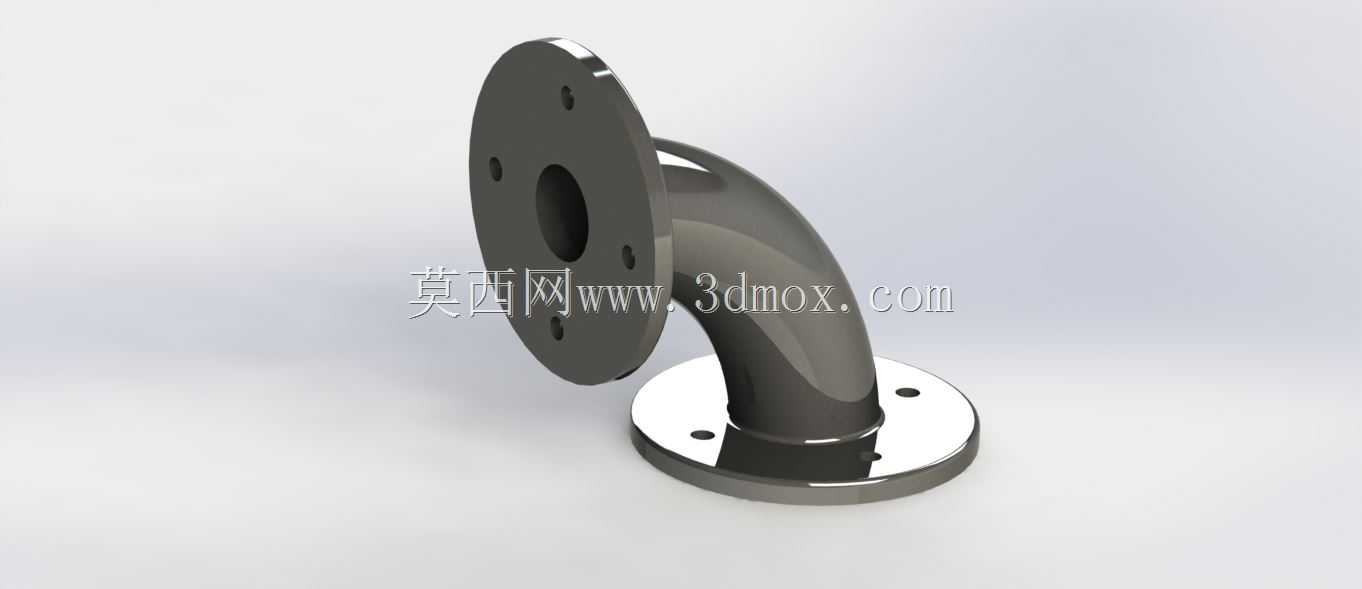

带法兰弯式管路过渡连接结构

　　省去了弯头和法兰之间的焊接或螺纹连接工序，从结构根源上减少了一处潜在泄漏点。从结构设计逻辑来看，两端的法兰盘都采用了标准的圆形法兰结构，法兰端面上均匀分布的螺栓通孔，是按照常用的管路压力等级对应的螺栓孔位规格做的排布，安装时只需要在两个法兰对接面之间放置适配厚度的密封垫片，穿入对应规格的连接螺栓按对角顺序逐步拧紧，就能保证连接面的密封压力均匀分布，避免局部压力不足导致的介质渗漏。弯管段采用了平滑的圆弧过渡设计，没有直角弯折的结构，这种设计一方面可以降低管路内部流体经过转向位置时的局部阻力，减少介质输送过程中的压力损失，对于输送带有微小固体颗粒的流体介质时，还能避免颗粒在直角拐角处沉积造成管路堵塞；在流体输送系统、气动控制回路、小型液压管路以及仪器仪表配套的管线布设场景中，这类带双法兰的弯式过渡连接件是解决管路转向对接、不同安装基面管路衔接的常用零件。日常做设备管线排布时，经常会遇到两个待连接的管路接口存在90度方向差，同时两个接口的安装基准面不在同一平面的情况，这时候如果直接用标准弯头搭配法兰盘拼接，不仅会增加装配环节的密封点数量，提升泄漏风险，还会因为多个零件的累计公差导致安装孔位对中困难，反复调整螺栓松紧的过程中还容易造成密封垫片的偏压磨损，后续运维拆检也会增加不必要的工作量。这款一体化弯式过渡结构，就是针对这类安装场景做的集成化设计，把90度弯管段和两端的连接法兰做成了整体结构，

　　另一方面平滑的圆弧结构也能降低管路内部的湍流噪声，在对振动和噪声有要求的仪器仪表配套管路中，这种结构的优势会更明显。做三维建模的时候，首先要确定两个法兰端面的中心距参数，这个尺寸直接决定了该过渡件能够适配的安装空间边界，建模时需要先根据实际安装场景的空间限制，确定两个法兰的相对位置，再做弯管段的扫掠路径，路径的曲率半径要根据管路的通径大小做匹配，曲率半径过小会增加流体阻力，过大则会占用更多的安装空间，需要在阻力性能和安装空间之间做平衡。法兰盘的厚度设计需要考虑对应压力等级下的结构强度，要保证螺栓拧紧时法兰不会产生过大的翘曲变形，螺栓通孔的直径要比配套螺栓的公称直径大0.5到1毫米，给安装时的微小位置偏差留出调整余量，

　　避免出现孔位错位螺栓穿不进去的情况。法兰端面上的密封面要做平整处理，建模时要保证密封面的平面度公差要求，不能有凹凸不平的结构，否则即使垫片压缩量足够，也容易出现密封失效的问题。实际选型使用时，首先要确认两端法兰的通径尺寸和对接设备的接口通径一致，螺栓孔的分布圆直径要和对接端的法兰参数匹配，同时要核对弯管的转向角度和两个法兰的相对位置是否符合现场的管路走向要求，避免安装时出现方向不对无法对接的问题。安装过程中要注意密封垫片的内径要略大于管路通径，外径不能超出法兰密封面的范围，螺栓拧紧时要严格按照对角交替的顺序操作，分两到三次逐步拧紧到规定的扭矩值，不能一次把单个螺栓拧死，否则会造成法兰面倾斜，密封垫片受力不均，使用过程中容易出现渗漏。

　　在一些有振动的设备管路上使用这类过渡件时，还可以在螺栓上加装防松垫圈，避免设备长时间运行产生的振动导致螺栓松动，影响连接可靠性。这类过渡结构除了在常规的工业流体管路中使用，在一些小型实验装置、检测仪器的气路连接中也经常用到，因为整体式的结构安装便捷，密封可靠性高，不需要额外搭配多个零件就能完成转向过渡连接，能够有效缩短设备的装配周期，也能降低后续管线维护的工作量。建模过程中还要注意弯管部分的壁厚设计，壁厚要根据管路的工作压力、输送介质的腐蚀性以及选用的材料特性来确定，既要保证足够的结构强度，承受工作压力下的应力不会出现破裂或变形，也要避免壁厚过大造成零件重量增加、材料成本浪费。对于需要做表面防腐处理的使用场景，建模时还要考虑表面处理层的厚度对安装尺寸的影响，比如做镀锌、喷塑处理的零件，螺栓通孔的尺寸要适当留出镀层的余量，避免处理后孔径变小螺栓无法穿过。
