CytronIG4X电机L型安装固定支架

　　在小型移动机器人、桌面级自动化传动模组、教学实验类机电装置的搭建过程中，驱动电机的安装定位精度直接决定了整套传动机构的运行稳定性，这款适配Cytron IG4X系列电机的L型安装支架，正是针对这类小尺寸减速电机的安装痛点完成的结构设计。从实际应用场景来看，这类支架常被用于小型轮式机器人的驱动轮组固定、桌面传送带的动力端安装、小型回转机构的电机承载，能够在有限的安装空间内完成电机与安装基面的垂直定位，避免电机输出轴与负载端出现同轴度偏差，减少传动过程中的径向跳动。

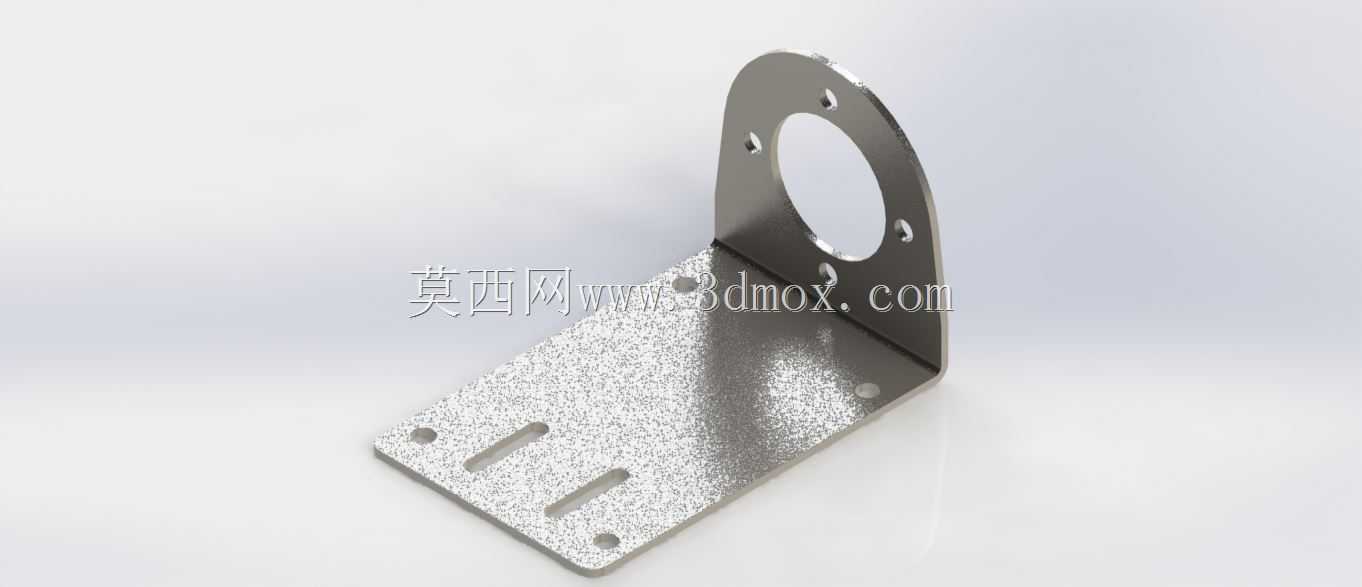

　　从结构功能特性上看，支架采用一体化折弯成型的L型结构，垂直立面设置有与电机安装止口匹配的圆形避让孔，孔周均匀分布多个安装螺孔位，能够完全贴合电机前端的安装法兰面，确保电机安装后输出轴与垂直立面保持垂直，不会出现偏斜导致的轴承额外负载。水平安装底板上设置有两条平行的长圆形调节腰孔，搭配两端的定位圆孔，既可以通过腰孔调整电机的前后安装位置，张紧同步带、传动链条这类挠性传动件，也可以通过圆孔完成支架与设备基面的刚性固定，适配不同安装基面的孔位偏差，降低安装过程中的配做加工量。

　　设计思路上，这款支架没有采用多余的加强筋或者冗余结构，完全围绕小功率减速电机的安装载荷做结构优化：垂直立面的厚度选取充分考虑了电机运行时的反扭矩，在电机额定扭矩输出工况下不会出现立面变形导致的电机偏斜；折弯处的圆角处理避免了应力集中，在承受冲击载荷时不会从折弯位置出现断裂；所有安装孔的孔位公差按照IT12级精度控制，既保证了电机安装的定位精度，也不会因为公差过严提升不必要的加工成本。支架表面采用喷砂氧化处理，既提升了金属基材的防锈能力，也避免了加工毛刺对安装人员造成划伤，同时哑光的金属表面也不会在设备内部产生光线反射干扰光电类传感器的正常工作。

　　从安装边界尺寸来看，垂直立面的高度刚好覆盖IG4X系列电机的前端法兰安装面，不会与电机尾部的编码器、接线端产生干涉，水平底板的长度预留了足够的腰孔调节行程，在张紧传动件时最大可提供15mm的位置调整量，支架整体的安装占用空间紧凑，能够适配内部空间局促的小型机器人底盘、桌面实验装置的安装需求。在实际选型使用时，需要注意支架的承载上限匹配对应功率的IG4X电机，避免在重载冲击工况下出现支架变形，安装时先通过腰孔预固定支架，调整好电机与负载的同轴度、传动件张紧度后，再锁紧所有安装螺钉完成固定，能够大幅提升整套传动机构的运行寿命，减少后期维护调整的工作量。
