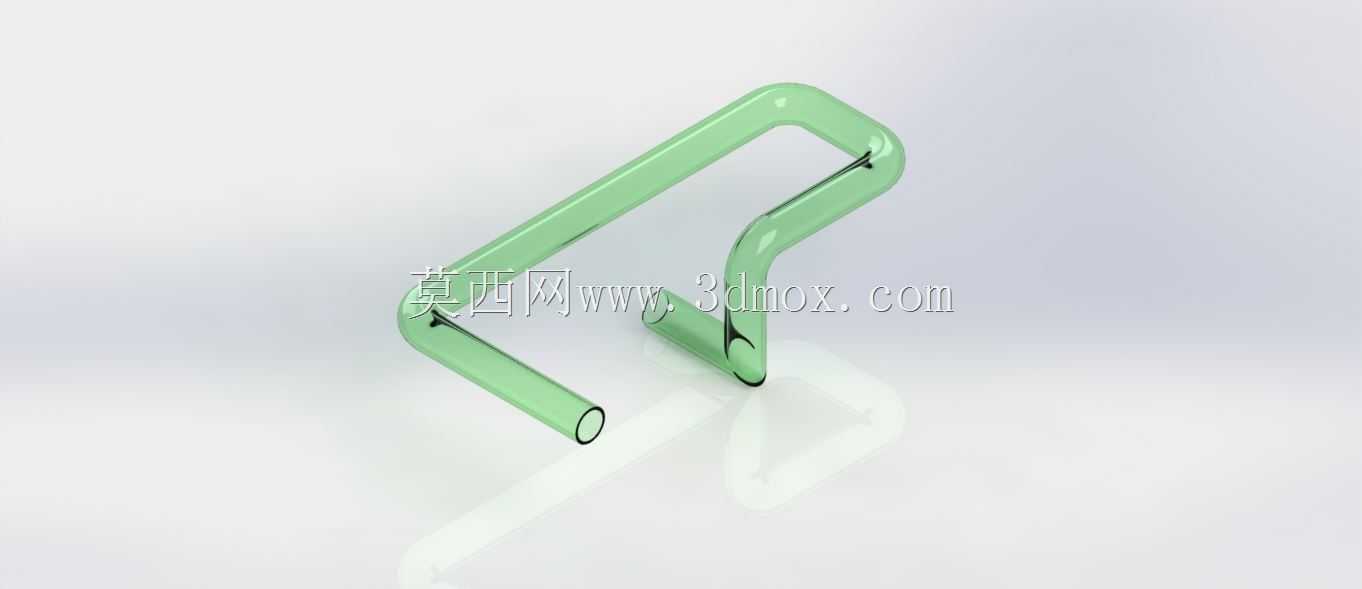

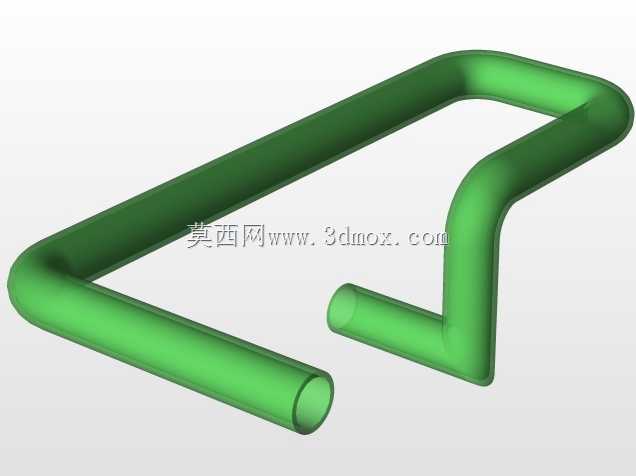

多弯折空心输送管路结构设计

　　在流体输送类设备的内部布局中，这类多弯折空心管路是衔接不同功能模块的核心结构件，常见于小型实验流体回路、紧凑型气动控制单元、精密冷却循环系统的内部走管设计，区别于标准直管或单弯管，这类连续弯折的管路可以在有限的设备腔体空间内完成多方向的路径转向，避开腔体内的其他安装部件，无需额外增加管接头拼接，减少管路连接点的泄漏风险。从实际使用场景来看，这类管路多用于小流量的气体、低粘度液体输送，比如小型检测设备内部的气路连接、精密温控模块的冷却液导流，或是气动执行元件的气源通路布设，因为整体为一体弯折成型，内壁光滑无拼接缝隙，流体在管内流动时的局部阻力比多段管接头拼接的管路更低，不会出现接头处的流道突变造成的压力损失，

　　也能避免长期使用后接头密封老化带来的渗漏问题。设计这类管路结构时，首先要确认两端接口的安装定位坐标，根据腔体内其他零部件的排布边界确定每一段弯折的拐点位置，弯折处的圆角半径需要匹配管材的弯折工艺要求，避免弯折半径过小造成管内壁起皱、管截面变形缩径，影响流体的通流能力；管体的壁厚选择要结合管路的工作压力确定，既要保证承压状态下管体不会出现变形开裂，也要避免壁厚过大造成弯折难度提升、整体重量冗余。从安装边界来看，这类一体弯折管的安装需要提前预留管体的走管空间，每一段直段部分要和周边的电气元件、运动部件保留足够的安全间隙，避免设备运行过程中其他部件的振动摩擦管体外壁造成磨损，两端的接口位置要设计对应的定位结构，比如快插接头对接段、

　　卡套密封配合面，保证安装后管路不会因为流体压力波动出现窜动移位。建模过程中需要先绘制三维空间的中心路径线，每一段直段的长度、弯折角度要严格匹配实际安装空间的尺寸，扫描生成管体实体后要对弯折处的内外壁做圆角过渡处理，避免应力集中，同时要校验管体的最小通流截面尺寸，确保弯折处的通流面积满足设计流量要求，不会因为弯折变形造成通流能力下降。这类一体弯折管路相比拼接式管路，在紧凑型设备内部的优势十分明显，既减少了密封点数量降低泄漏概率，也能通过连续的路径规划最大化利用设备内部的闲置空间，不需要额外设计管路固定支架，部分场景下可以通过管体自身的弯折结构实现自身定位，减少安装时的紧固件数量，降低整体装配的工作量。实际选型应用时，

　　需要根据输送介质的特性选择对应的管材材质，比如输送普通压缩空气可以选用常规工程塑料材质，输送有腐蚀性的介质则需要更换为耐腐材质，同时要核算管路的总流阻，确保入口端的压力足够克服管路沿程阻力和弯折处的局部阻力，保证末端的流体压力满足使用要求。
