自动化输送线用叉式升降承载构件结构设计

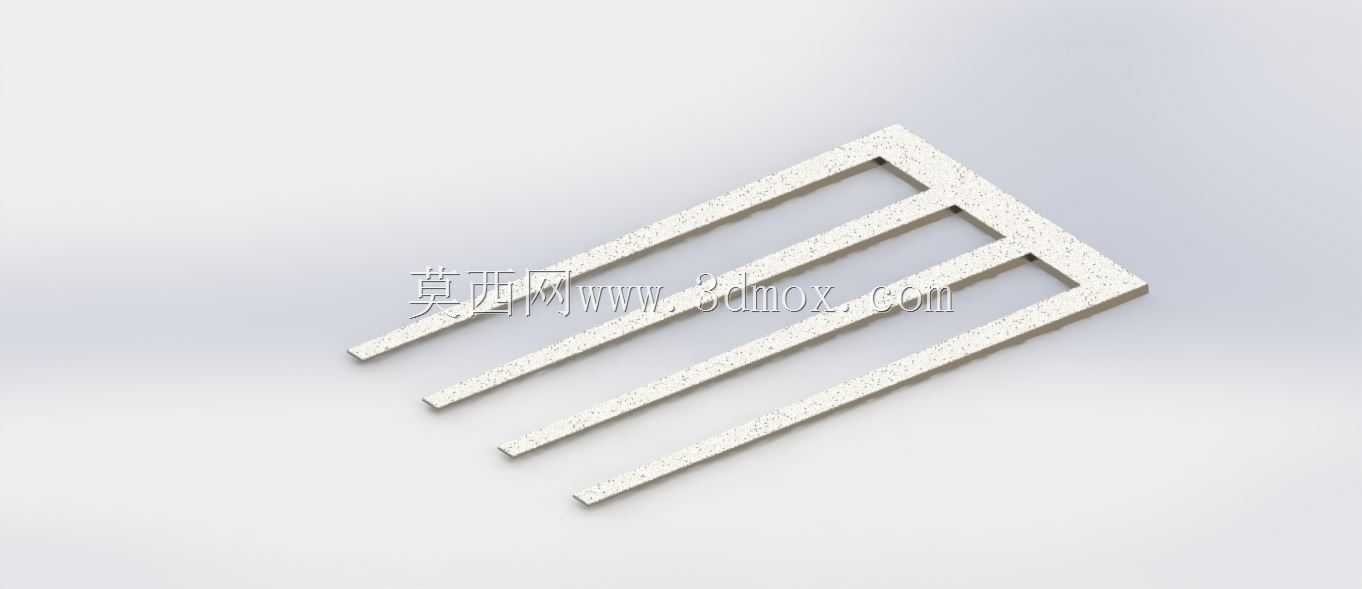

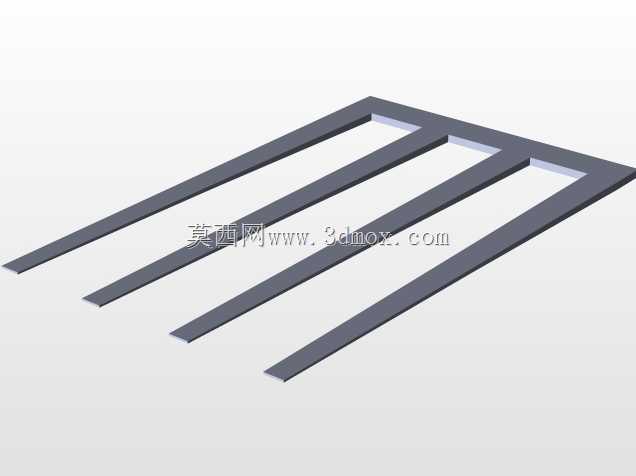

　　在自动化立体仓储、生产线工位转序、轻型物料垂直转运的场景里，这类叉形承载构件是衔接水平输送与垂直举升动作的核心接触部件，区别于常规剪叉式升降的整体臂架结构，该构件采用一体式平行叉齿布局，直接作为承载面与待转运物料接触，省去了额外的托盘适配结构，在箱式物料、带规整底部支撑的工装件转运场景中，能有效减少举升动作的结构冗余。从实际使用工况来看，该构件的叉齿采用等间距平行排布，齿间预留的间隙刚好匹配常规输送线的辊筒间隙，当举升动作触发时，叉齿可以从辊筒缝隙间垂直抬升，平稳将物料从输送辊面托离，不会与输送线的固定辊系产生运动干涉，这一设计思路完全贴合辊筒输送线的工位顶升需求，不需要对原有输送线结构做大规模改造，

　　仅需在对应工位下方配置垂直驱动单元，将该构件与驱动输出端固定即可完成工位升级。构件的主体采用等截面矩形条式叉齿设计，每个叉齿的截面尺寸保持一致，从根部连接端到齿尖位置做了等强度优化，根部与连接基座采用一体式过渡结构，避免了焊接拼接带来的应力集中问题，在长期承受交变载荷的工况下，能有效降低根部断裂的风险。齿尖位置做了微小的倒角处理，不会因为加工毛刺或者边缘锐边刮伤物料底部的包装或者工件表面，同时在叉齿插入托盘或者物料底部间隙时，倒角结构能起到导向作用，允许一定的位置对位误差，降低设备对位精度的要求，提升整套机构的运行容错率。从安装边界来看，该构件的整体连接基座为平直矩形结构，安装孔位采用对称排布，适配常规的法兰式驱动输出端连接，

　　安装时不需要额外制作异形转接板，直接通过螺栓紧固即可完成装配，整体的厚度方向尺寸控制紧凑，在完全缩回状态下，叉齿上平面低于输送辊面的安全距离，不会对正常输送的物料造成剐蹭阻挡。叉齿的长度尺寸覆盖常规周转箱、小型工装托盘的底部支撑跨度，托举时每个叉齿的受力点均匀分布在物料底部，不会因为支撑点间距过大导致物料变形，尤其是针对底部刚度较弱的纸质周转箱、薄壁塑料件转运场景，多齿平行支撑的结构能大幅降低物料局部受压变形的概率。在设计建模过程中，该构件的所有平行面、对称度公差都按照常规机械加工的经济精度设定，不需要过高的加工精度即可满足使用要求，适合采用板材铣削或者型材焊接后精加工的工艺制作，加工成本可控，后期维护时如果单根叉齿出现磨损变形，

　　也可以通过更换整体构件快速恢复工位功能，不需要对整套升降机构做拆解维修。实际应用中，这类叉形构件除了配合固定工位的顶升动作，也可以配套在行走式移栽机构上，完成不同高度输送线之间的物料转移动作，叉齿的上平面可以根据需求粘贴防滑垫层，进一步提升托举过程中的物料稳定性，避免启停过程中物料出现滑移错位。构件的整体重量控制在合理区间，不会给垂直驱动单元带来过大的额外负载，选型驱动时只需要按照额定承载物料重量加上构件自重，预留常规的安全系数即可，不需要额外放大驱动规格，能有效控制整套顶升工位的制造成本。在结构细节上，叉齿之间的连接根部做了圆弧过渡处理，既减少了应力集中，也避免了直角缝隙积灰积料，日常生产过程中的清洁维护更加方便，不会因为碎屑堆积在根部缝隙影响构件的缩回到位精度。
