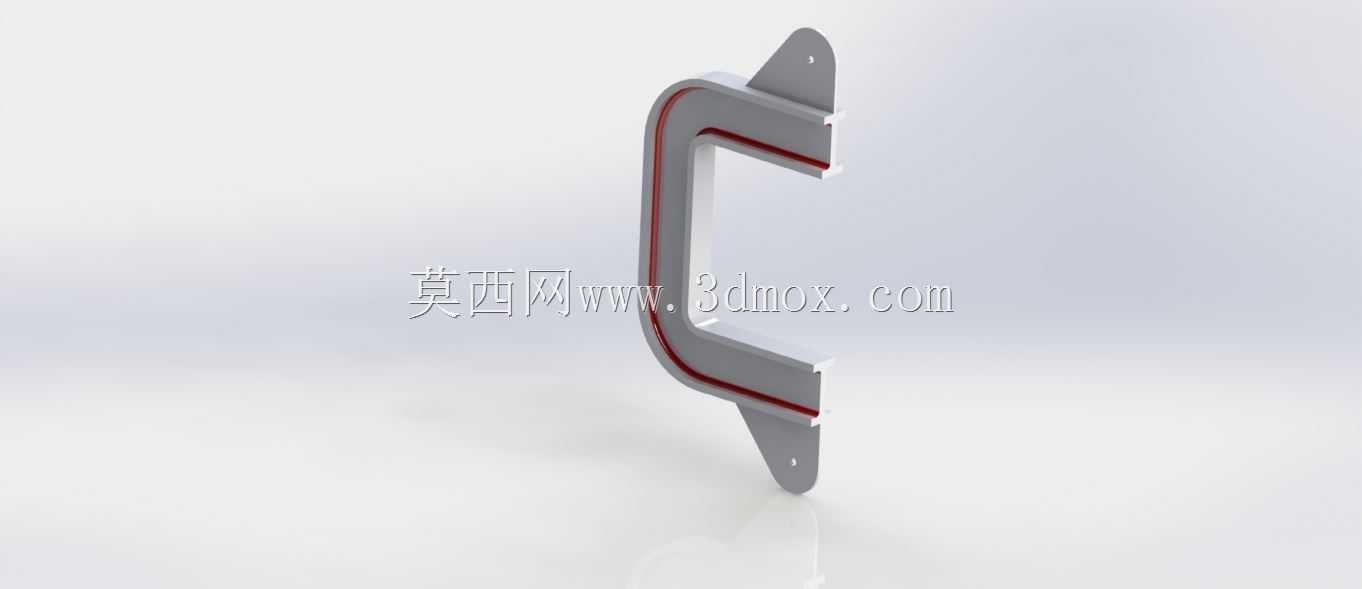

C型安装固定传感碳杆结构件

　　这类C型结构的碳质杆件，常被用在位移、形变类传感检测场景中，作为传感检测单元的承载安装基体，在工业自动化产线的工位位置校验、小型设备的开合状态反馈、工装夹具的装夹到位检测环节都有广泛应用。不同于直杆类的传感安装件，这种C型的弯折结构可以直接卡套在被测构件的外侧，不需要额外设计跨接的安装支架，能大幅缩减检测工位的安装空间占用，尤其适合在设备内部走线空间局促、安装点位周边有其他运动构件干涉的场景下使用。

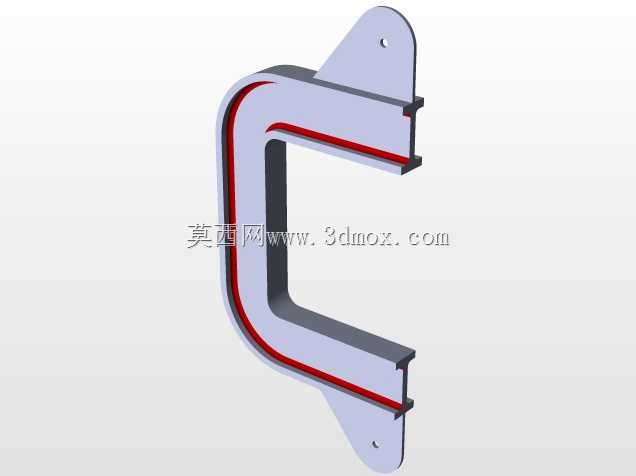

　　从功能特性来看，该构件采用C型的开口设计，杆件主体的截面为带加强筋的槽型结构，两侧延伸出带安装孔的固定耳片，安装时可以直接通过两个耳片上的通孔，用螺栓将整个构件固定在设备的安装基准面上，开口侧朝向被测部件，碳质杆体本身可以作为传感检测的触发或者传导载体，槽型的截面设计在保证杆件整体抗弯强度的前提下，尽可能降低了构件自身重量，减少安装后对设备基准面的负载，同时槽体内部可以嵌入布设传感线路，避免线缆外露被运动部件剐蹭，也能减少车间内油污、切削粉尘对线路的侵蚀。

　　设计这类构件的时候，首先要明确安装边界的尺寸限制，两个固定耳片的孔位中心距需要和设备安装面的预留螺孔完全匹配，耳片的厚度要满足螺栓锁紧时的强度要求，避免锁紧时耳片发生形变导致杆体安装偏斜。C型弯折处的圆角半径不能过小，否则碳质材料在弯折位置容易出现应力集中，长期受设备运行振动影响会出现开裂风险，同时弯折处的内槽要做顺滑过渡，方便布设内部的传感线缆，避免锐角割破线缆绝缘层。杆体的开口宽度要根据被测部件的运动行程来确定，要保证被测部件在全行程运动过程中，不会和杆体内壁发生剐蹭，同时还要保证传感检测的有效距离在传感器的额定检测范围内，不能因为开口过大导致检测信号衰减，也不能因为开口过小限制被测部件的正常运动。

　　实际选型应用时，要先核对安装面的平整度，两个固定耳片的贴合面需要和安装基准面完全贴合，如果安装面存在焊接凸起或者加工残留的飞边，要先做打磨处理再进行安装，否则锁紧螺栓后杆体会出现扭曲形变，直接影响传感检测的精度。杆体安装完成后，要手动模拟被测部件的全行程运动，确认构件和周边的传动部件、走线槽没有运动干涉，再接入传感线路做信号测试，调整杆体的安装角度直到信号输出稳定。日常设备维护中，要定期检查固定耳片的螺栓锁紧状态，清理槽体内堆积的切削粉尘和油污，避免杂物堆积影响传感信号的正常传导，同时检查杆体弯折位置有没有出现细微裂纹，尤其是设备长期运行产生持续振动的工况下，碳质材料的疲劳裂纹会逐步扩展，发现裂纹要及时更换构件，避免检测失效引发设备误动作。

　　不同于金属材质的安装支架，碳质杆体的热膨胀系数更低，在车间环境温度波动较大的工况下，杆体自身的形变更小，能保证传感检测位置的长期稳定性，不会因为温度变化导致检测基准偏移，这也是这类碳杆结构在高精度传感检测场景中被广泛应用的核心原因。设计建模过程中，要重点关注槽型截面的壁厚均匀性，壁厚不均会导致成型过程中出现内应力，安装后受环境温度影响容易出现翘曲变形，固定耳片和杆体的衔接位置要做圆角过渡，减少应力集中，提升构件的整体抗振性能。
