传感器配套注塑成型型腔结构设计

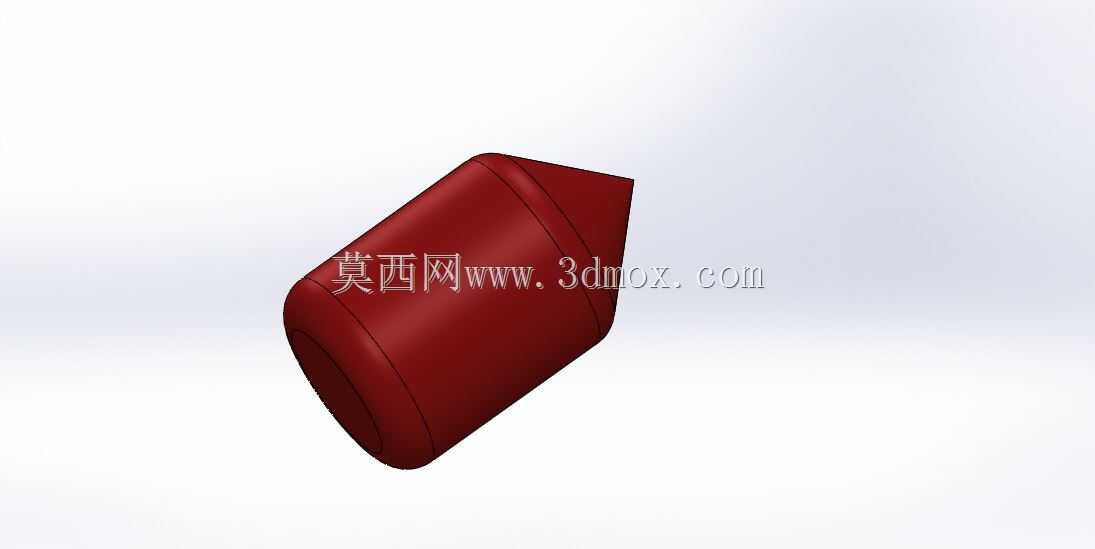

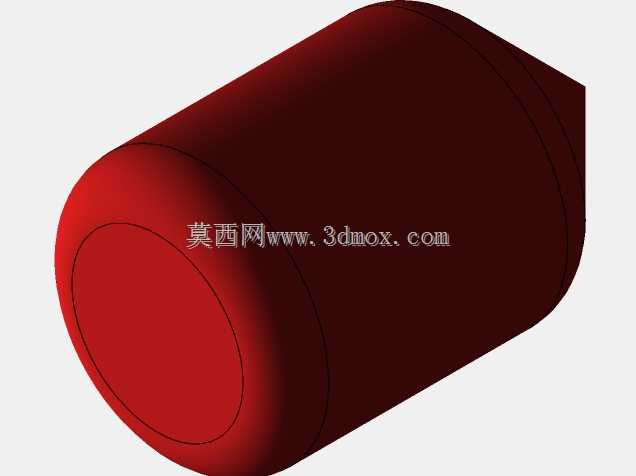

　　在工业传感类零部件的量产环节，成型型腔的设计合理性直接决定了成品的尺寸精度、外观一致性以及生产节拍的稳定性，这套针对传感器外壳类零件开发的成型结构，核心服务于小尺寸异形包覆类塑胶件的注塑生产场景，常见于工业自动化检测、车用传感模组、民用智能硬件的塑胶外壳成型工序中。从实际生产的适配性来看，这类型腔结构主要匹配卧式注塑机的安装模架，整体安装边界控制在150mm×120mm×100mm的模架空间内，不需要对常规注塑设备做额外改造，就能直接适配工厂现有通用注塑工位的装夹要求，换模时的定位销孔完全遵循标准模架的排布规范，能大幅缩短产线换型的调试时间。

　　从功能特性上看，这套型腔针对传感器外壳的异形曲面做了贴合式的分型处理，分型面沿着零件的最大轮廓线做了阶梯式避让，既避免了合模时出现错位飞边，也能保证注塑完成后顶出环节的受力均匀，不会让薄壁的传感外壳出现顶白、变形的缺陷。型腔的进料点设置在零件非外观面的端侧，采用潜伏式浇口结构，开模时浇口能自动和零件分离，不需要后续人工修剪浇口的工序，能有效降低后处理的人工成本。冷却水道的排布沿着型腔的曲面轮廓做了等距环绕，距离型腔内壁的距离保持在12-15mm的合理区间，保证注塑过程中型腔各个区域的温度差控制在5℃以内，避免零件因为冷却不均出现收缩翘曲，对于传感器这类需要和内部PCB板、感应元件精准配合的零件来说，尺寸稳定性直接决定了后续装配的良率。

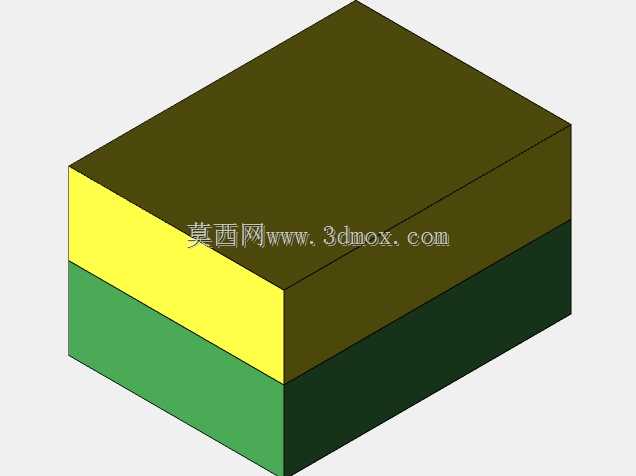

　　设计思路上，这套结构没有追求复杂的抽芯机构，因为目标零件的侧向没有倒扣结构，整体采用两板模的基础结构就能完成成型，大幅降低了模具的加工成本和后期维护难度。型腔的成型表面做了抛光处理，粗糙度达到Ra0.8，能直接满足传感器外壳的外观要求，不需要后续额外的表面喷涂工序。针对零件端部的圆角过渡区域，型腔做了0.02mm的排气槽预留，避免注塑时在圆角位置出现困气烧焦的问题，这也是小尺寸精密塑胶件成型时最容易忽略的细节——很多同类模具在量产时经常在曲面圆角位置出现缺胶、气纹，本质就是排气位置设计不合理，这套结构把排气槽直接开设在合模面的气体聚集终端，不需要额外做排气镶件，就能解决困气问题。

　　从实际使用的场景延伸来看，这套型腔结构不仅能用于传感器外壳的生产，只要是尺寸接近、外形为类柱形带曲面过渡的小型塑胶包覆件，比如小型接线端子护套、电容外包塑壳、微型按钮外套这类零件，只需要更换对应的型腔镶件，就能在同一套模架上完成生产，具备一定的通用适配性。安装时，型腔和模架的配合采用H7/m6的过渡配合，镶件的更换不需要完全拆解整套模具，只需要从模架的正面拆出固定螺丝就能完成镶件替换，对于多品种小批量的传感类零件生产来说，这种快换结构能有效降低模具的投入成本。另外，型腔的进料流道做了圆形截面的抛光处理，流道的转角位置全部采用圆弧过渡，减少注塑过程中熔料的流动阻力，对于流动性一般的工程塑料比如ABS、PC加纤料都能很好适配，不需要特意调整注塑机的射胶压力参数就能完成充满，降低了设备参数调试的难度。在顶出结构的匹配上，型腔对应的顶杆位置全部设置在零件的加强筋和边缘位置，顶杆的直径选择3mm的标准规格，避免顶杆过细在生产过程中出现弯曲断裂，也不会因为顶杆位置在外观面留下影响零件美观的顶痕。
