在整车转向系统的人机交互链路中,方向盘是直接承接驾驶员操控输入的核心终端部件,其结构设计合理性直接影响转向操控精度、驾驶疲劳度与行车安全,并非仅承担外观装饰作用的环形构件。日常乘用车、工程作业车辆、特种改装车辆的转向操控场景中,方向盘需要适配不同驾驶姿态下的施力习惯,同时兼顾转向传动的刚性连接需求,避免操控过程中出现旷量、形变导致的转向响应滞后。

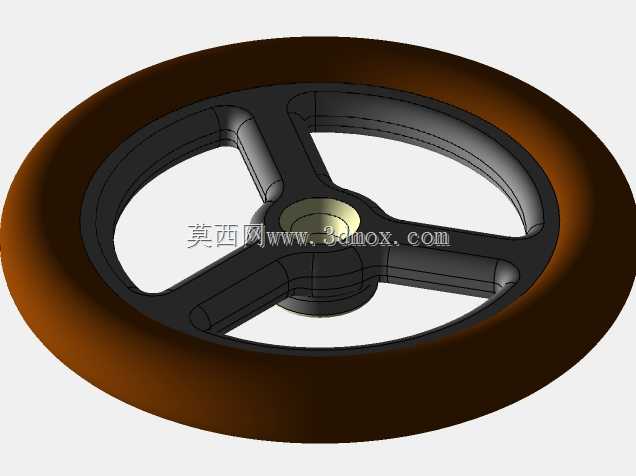

从结构设计逻辑来看,这款三辐式方向盘采用轮圈、辐条、中心安装座三段式集成结构,轮圈外层采用仿木纹包覆结构设计,实际量产中多采用聚氨酯发泡或真皮包覆层,核心作用是增大手掌与轮圈的接触摩擦力,同时降低长时间握持的震感传递,适配不同手掌尺寸的握持弧度,轮圈截面采用非正圆的椭球设计,贴合自然握持时的手指弯曲形态,减少长途驾驶过程中的手部肌肉劳损。三根辐条采用等夹角120度均匀分布结构,相比四辐式设计减少了对驾驶员前方仪表视野的遮挡,同时保证轮圈各个角度受力时的结构强度,避免单侧施力时辐条根部出现应力集中断裂的风险,辐条与轮圈的连接位置做了圆弧过渡处理,消除直角应力集中点,在承受突发转向冲击力时能够均匀分散载荷。
中心安装座是整个方向盘的核心连接基准,内部预留花键安装孔位,与转向柱上端的花键轴精准配合,传递转向扭矩,安装座的凸起高度经过适配设计,既保证与转向柱的连接深度足够,避免转向施力时出现连接松脱,又不会过度凸起影响驾驶员按鸣喇叭、操作多功能按键的动作。设计过程中需要严格控制安装座的端面跳动公差,保证方向盘安装后与转向柱的同轴度,避免车辆行驶过程中方向盘出现周向抖动,影响操控手感。
从安装边界尺寸来看,这款方向盘的轮圈外径适配常规乘用车的转向操控空间需求,轮圈中心到安装座端面的距离符合整车人机工程的坐姿适配要求,保证驾驶员在正常坐姿下手臂自然弯曲即可握持轮圈,无需过度前倾或后仰。轮圈的转动行程范围内,需要预留足够的周边安全间隙,避免转向到极限角度时与仪表台、驾驶侧护板、腿部空间发生干涉,同时辐条的内侧空间预留了多功能按键、安全气囊模块的安装位置,可根据不同车型配置拓展对应的功能模块,无需重新开模调整主体结构。
在实际功能实现层面,方向盘除了传递转向扭矩之外,还需要承受不同工况下的载荷输入:原地转向时轮圈需要承受较大的切向施力,辐条结构需要保证此时的形变量在允许范围内,避免出现弹性形变导致的转向虚位;车辆行驶在颠簸路面时,转向柱传递上来的路面震动会通过方向盘传递到驾驶员手部,轮圈的包覆层与辐条的结构阻尼可以过滤部分高频震动,提升驾驶质感;突发紧急转向时,整个方向盘结构需要承受瞬时大扭矩输入,连接部位不能出现断裂、松脱的失效风险。
设计建模过程中,需要重点校核辐条与轮圈、辐条与中心安装座的连接位置应力分布,通过有限元分析模拟不同施力角度下的应力集中点,对过渡圆角的尺寸进行迭代优化,在保证结构强度的前提下尽可能降低整体重量,减少转向系统的转动惯量,提升转向响应的灵敏度。同时轮圈的表面包覆层需要考虑耐磨损、耐高低温的使用需求,在夏季车内高温、冬季低温环境下不会出现材质开裂、发粘的问题,握持摩擦力保持稳定。
对于结构设计从业者而言,这类方向盘建模不能仅关注外观曲面的顺滑度,更需要结合实际装车的安装约束、人机操控需求、载荷工况来调整各个结构的尺寸参数,比如轮圈的粗细、辐条的倾斜角度、中心安装座的花键参数,都需要和转向系统的周边部件做匹配校核,避免出现建模完成后无法实际装配的问题。在三维建模过程中,需要优先确定中心安装座的基准轴线,以此为基准搭建辐条的分布结构,再生成轮圈的环形曲面,最后处理各个连接位置的过渡特征,保证整个模型的参数化可编辑性,方便后续根据不同车型的需求调整尺寸参数,快速衍生出适配不同车型的方向盘结构方案。
