直列四缸往复式汽车发动机结构设计

　　在乘用车动力系统的开发流程中，直列四缸往复活塞式内燃机是当前民用燃油车型应用占比最高的动力单元，这套三维结构完整还原了量产机型的核心运动与承载部件，可用于新入行结构工程师理解动力输出逻辑、教学演示机构运动关系，也可作为同类型机型改型设计的参考基准。从实际装车场景来看，这类动力单元普遍适配A级到B级家用轿车、城市SUV以及轻型商用载货车辆，需要在-40℃到120℃的环境温度区间内稳定工作，同时承受缸内最高10MPa以上的燃烧爆发压力，以及最高6000rpm左右的曲轴旋转转速，所有部件的结构强度、配合间隙都需要匹配这类极端工况的使用要求。

　　整套结构的设计逻辑围绕燃烧做功的能量转换路径展开，下部承载核心为缸体组件，作为所有运动部件的安装基准，缸体采用整体式龙门结构设计，曲轴通过主轴承盖固定在缸体下部的主轴承座孔内，每个主轴承座的同轴度公差需要控制在0.02mm以内，避免曲轴高速旋转时出现偏磨、振动超标的问题。缸体上部的四个气缸呈直列排布，缸心距的设计需要平衡整机长度与缸套冷却空间的需求，常规量产机型的缸心距一般控制在85mm到95mm之间，既保证相邻气缸之间有足够的壁厚布置冷却水套，也能控制整机的横向安装尺寸，适配多数前置前驱车型的机舱布局边界。

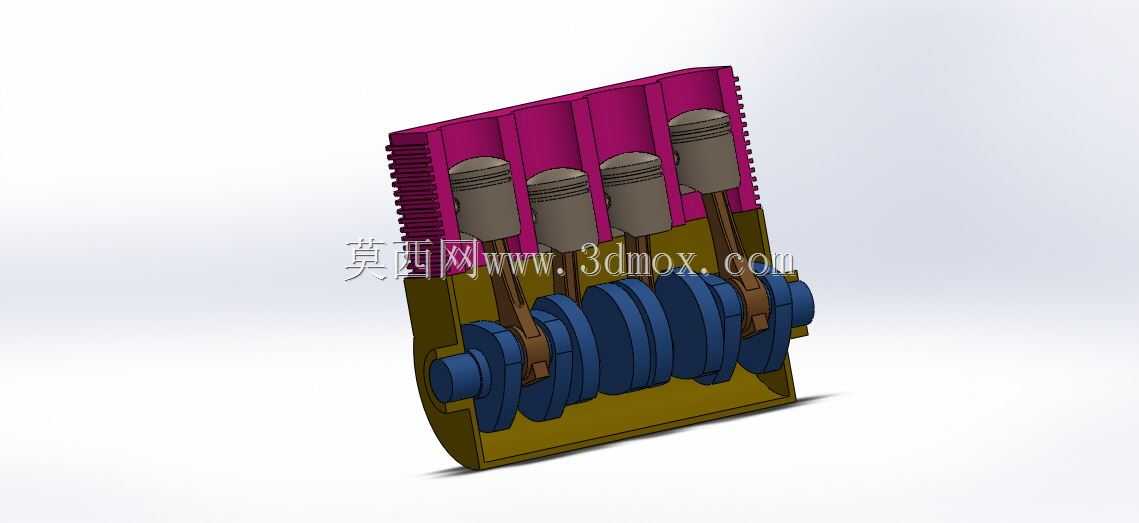

　　气缸内部的往复运动组件为活塞连杆组，活塞采用铝合金材质设计，头部布置三道活塞环，其中两道气环负责密封缸内燃烧高压气体，一道油环负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧。活塞通过活塞销与连杆小头连接，连杆大头采用剖分式结构固定在曲轴的连杆轴颈上，连杆的长度设计需要兼顾活塞往复运动的侧压力与整机高度，过长的连杆会提升发动机整体高度，挤占机舱内的布置空间，过短的连杆则会增大活塞对缸壁的侧压力，加剧缸套的磨损速度。曲轴为整体式锻钢构件，四个连杆轴颈按照1-3-4-2的做功顺序错开180°布置，保证发动机运转过程中做功间隔均匀，曲轴前端预留皮带轮安装位，用于驱动前端轮系的水泵、发电机、空调压缩机等附件，后端则预留飞轮安装接口，用于连接离合器或液力变矩器，将动力输出到传动系统。

　　上部可拆卸的组件为气缸盖，采用铝合金整体铸造结构，内部布置进排气道、冷却水套与润滑油道，同时预留火花塞安装孔位，每个气缸对应两个进气门、两个排气门，进排气门的开启与关闭由凸轮轴驱动，这套结构采用顶置凸轮轴布置形式，凸轮轴直接安装在气缸盖上部的凸轮轴轴承座内，通过挺柱直接驱动气门开启，省去了传统下置凸轮轴的长推杆结构，降低了配气机构的运动惯量，更适配高转速工况下的配气正时控制。气缸盖与缸体的结合面通过气缸垫实现密封，螺栓采用从中间向两边分次拧紧的工艺，保证结合面压力均匀，避免出现缸垫冲蚀、漏水漏气的问题。

　　从安装边界来看，这类直列四缸发动机的整机长度一般在450mm到550mm之间，宽度在400mm到500mm之间，高度在600mm到700mm之间，安装时需要预留前端轮系、进气歧管、排气歧管以及周边附件的安装空间，同时要预留足够的维修间隙，保证后期维护时可以在不拆卸整机的情况下更换火花塞、点火线圈、机油滤清器等易损件。建模过程中所有运动部件都按照实际装配关系添加了配合约束，可直接用于运动仿真，直观演示活塞往复运动带动曲轴旋转的完整做功过程，帮助设计人员快速理解配气正时与活塞运动的匹配关系，避免在改型设计中出现气门与活塞运动干涉的问题。
