聚丙烯螺丝刀手柄注塑成型模具结构

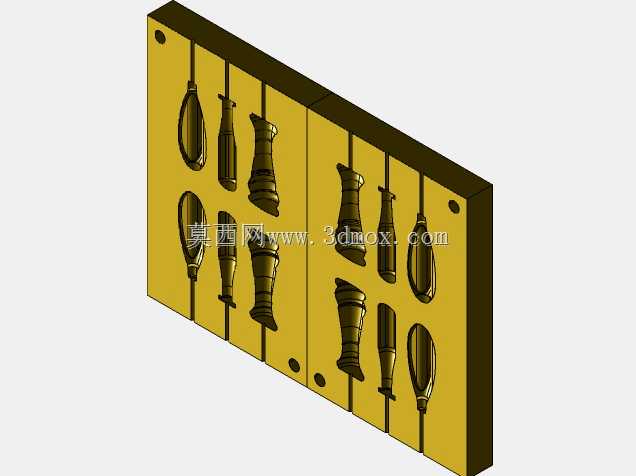

　　这套模具针对聚丙烯材质的螺丝刀手柄做批量注塑成型设计，日常手动工具生产场景里，螺丝刀手柄的握持手感、成型一致性直接影响终端产品的使用体验，聚丙烯材料韧性佳、抗冲击性好，同时具备不错的耐化学腐蚀特性，非常适合做手动工具的握持部件，但材料收缩率的把控、型腔排布的合理性，会直接影响成型效率和成品良率。从结构布局来看，模具采用一模多腔的排布方式，将不同规格的螺丝刀手柄型腔沿模板长边依次排列，这种排布方式可以充分利用模板的有效成型面积，在单次注塑循环里同时产出多款不同尺寸的手柄产品，匹配手动工具套装的生产需求，减少换模频次，提升批量生产的效率。进胶点的位置选在每个手柄型腔的柄尾端，也就是后续和螺丝刀金属杆装配的连接端，

　　这个位置的进胶痕迹后续会被装配结构遮挡，不会在手柄的握持表面留下浇口痕迹，保证握持区域的外观完整性，同时进胶流程沿手柄轴向填充，能让聚丙烯熔体在型腔内的流动路径更顺畅，减少熔接痕、缺胶这类成型缺陷的出现概率。模具的冷却水道沿型腔阵列的间隙排布，贴近每个型腔的外壁设置，保证聚丙烯熔体充模后可以均匀冷却收缩，避免不同位置冷却速率不一致导致的手柄翘曲、尺寸超差问题，毕竟螺丝刀手柄需要和金属杆做过盈装配，内孔的尺寸精度、外壁的轮廓度如果出现偏差，要么会出现装配松动，要么会导致握持时硌手，影响使用感受。模具的导向结构设置在模板的四个角位，采用导柱导套配合的形式，合模时可以精准定位动定模的相对位置，避免型腔错位导致的产品分型面飞边问题，

　　分型面选在每个手柄的最大轮廓线位置，开模后产品可以顺利留在动模侧，配合顶出结构就能完成自动脱模，不需要人工额外取件，适配自动化注塑生产的流水线节拍。从安装边界来看，模板的外形尺寸适配常规卧式注塑机的拉杆间距，不需要对设备做额外改造就能直接上机使用，模架采用标准模架改制，大部分零部件都可以选用标准件，降低模具的加工制造成本，后期维护更换易损件也更方便。每个手柄型腔的轮廓都按照人体工学的握持曲面做了细节处理，表面做了细微的防滑纹理设计，这些纹理直接在型腔内壁加工成型，注塑后不需要额外做表面处理就能直接得到带防滑效果的手柄表面，减少后续的加工工序。排气槽开设在每个型腔的填充末端，也就是手柄的头部位置，避免熔体充模时型腔内的气体无法排出，

　　导致产品内部出现气泡、表面出现烧焦痕这类缺陷。顶出结构采用顶杆顶出的方式，顶杆位置布置在手柄的装配端端面，这个位置后续会和金属杆装配贴合，顶杆留下的顶出痕迹不会影响产品的外观和使用性能，顶出过程中受力均匀，不会顶穿或者顶变形尚未完全冷却的聚丙烯制品。在实际生产应用中，这套模具可以适配常用的聚丙烯注塑工艺参数，不需要做特殊的工艺调整就能稳定生产，成型后的手柄尺寸一致性好，表面光洁度达标，只需要简单修剪浇口废料就能直接进入后续的装配工序，和金属刀杆、批头等部件组装成完整的螺丝刀产品，供应五金工具市场、家装耗材渠道等下游场景。设计过程中也充分考虑了聚丙烯材料的成型收缩率，在型腔尺寸设计时预留了合理的收缩余量，保证成型后的手柄内孔尺寸和金属杆的配合尺寸在公差范围内，不会出现装配过紧导致的装配困难，或者装配过松导致的使用时手柄脱落的问题。模具的锁紧结构采用常规的锁模块配合，合模后可以承受注塑时的型腔内压力，避免涨模导致的产品分型面飞边过厚，减少后续去飞边的人工工作量。
