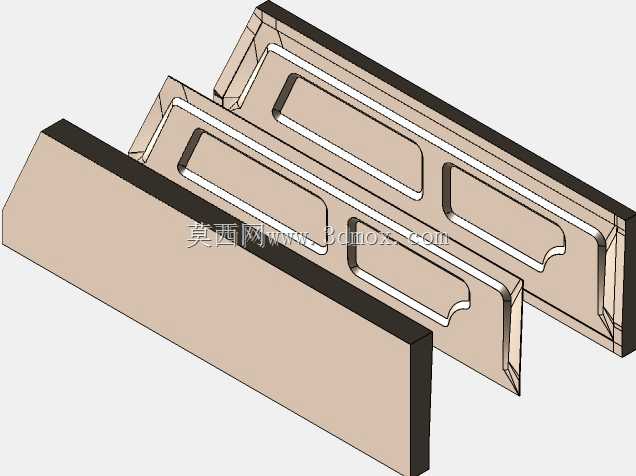

压片机钣金模具结构三维设计

　　这套压片机配套的钣金成型模具，主要面向小型五金冲压件的批量压制成型工序，常见于消费电子五金配件、小型传感器外壳、精密五金弹片的生产场景中，适配中小吨位的开式压力机安装使用。从结构设计逻辑来看，该模具采用单工序成型的设计思路，没有设置连续级进的多工位结构，整体模架采用标准后侧导柱模架作为基础承载结构，导柱导套配合间隙控制在H7/h6精度区间，能够保证上下模合模过程中的对中精度，避免成型过程中出现偏载啃模的问题。

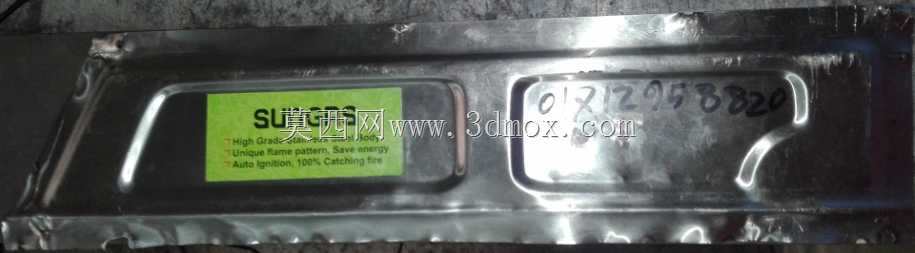

　　模具的成型型腔部分，针对压片类零件的浅拉伸、压印复合成型需求做了专门的型面处理，凸模型面的粗糙度要求达到Ra0.8以下，成型圆角根据料厚做了对应匹配，针对0.3-0.8mm厚度的冷轧钢板、不锈钢带料成型场景，成型圆角取值为料厚的3-4倍，能够有效避免成型过程中材料出现拉裂、起皱的缺陷。下模的卸料结构采用弹性卸料板设计，卸料弹簧选用矩形截面的重载模具弹簧，分布在成型型腔的四周，保证卸料过程中卸料板受力均匀，不会出现卡料、带料上模的问题。

　　从安装边界尺寸来看，这套模具的闭合高度控制在180-220mm区间，模座的安装槽尺寸适配常规16吨、25吨开式可倾压力机的工作台面，上模柄直径采用标准的φ25mm规格，能够直接与压力机滑块的模柄孔配合安装，不需要额外加装转接法兰。模具的漏料孔位置与下模座的排料通道做了对中设计，成型完成后的工件可以通过漏料孔直接落入压力机下方的收料槽，不需要人工手动取件，能够适配半自动的冲压生产节拍。

　　在实际生产应用中，这套模具主要承担压片类零件的最终成型工序，上游工序已经完成了带料的冲裁落料，坯料通过人工或者简易送料机构放置到下模的定位挡块位置，定位挡块采用可调式设计，能够根据坯料的外形尺寸调整定位范围，兼容一定尺寸区间内的同类型压片零件生产。模具的成型压力经过核算，针对0.5mm厚的不锈钢带料成型，所需的成型压力约为12吨，在25吨压力机的额定载荷范围内，长期生产过程中不会出现设备过载的问题。

　　设计过程中针对成型过程中的材料流动做了对应的补偿，凸模的成型高度比零件的最终成型高度预留了0.1mm的回弹补偿量，因为不锈钢材料在浅拉伸成型后会存在一定的回弹量，预留补偿量能够保证成型后的零件尺寸符合图纸公差要求，不需要后续额外的整形工序。模具的紧固件全部采用内六角圆柱头螺钉，销钉采用圆锥定位销，上下模座的材质选用45号钢调质处理，成型凸模和凹模的材质选用Cr12MoV冷作模具钢，经过淬火处理后硬度达到HRC58-62，能够保证长期冲压生产的耐磨性能，正常维护条件下模具的使用寿命可以达到50万冲次以上。

　　针对日常生产中的维护需求，模具的导柱导套位置设置了润滑油槽，每次批量生产前可以在油槽内加注冲压模具专用润滑油，减少导柱导套的磨损。成型型腔的表面在生产过程中需要定期清理残留的金属碎屑，避免碎屑压伤零件表面或者损坏模具型面。模具的卸料弹簧在长期使用后如果出现弹力衰减，可以快速拆卸更换，不需要拆解整个模架结构，能够减少设备停机维护的时间。这套模具的结构设计紧凑，没有冗余的结构部件，整体重量控制在85kg左右，人工配合简易起重工具就可以完成模具的安装和更换，适合多品种小批量的五金冲压生产车间使用，能够快速切换不同的成型模具，适配不同零件的生产需求。
