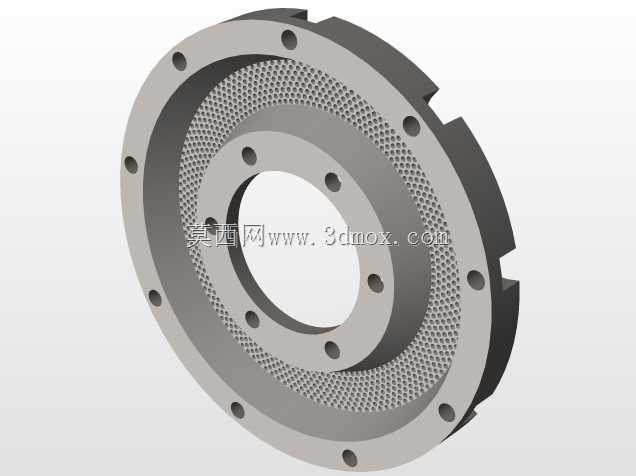

多孔环形法兰式机械连接构件结构设计

　　在流体输送、压力容腔配套、精密传动衔接的工程场景里，这类带密集微孔阵列的环形法兰构件，是实现介质均布、端面密封、刚性连接的核心配套零件，常出现在静压支承导轨、气体轴承端面、均压输送腔体、精密过滤衔接段的装配位置。从实际装配需求出发，这类零件的设计首先要匹配对接部件的安装边界，外圈的周向均布沉孔是用于穿装连接螺栓，孔位的分度圆公差需要控制在IT7级以内，才能保证多螺栓同步锁紧时端面受力均匀，不会出现局部翘曲导致的密封失效问题。零件的内圈通孔是介质流通或者轴系穿过的通道，孔径尺寸需要根据通流流量或者轴径的配合公差确定，和配合轴的间隙一般控制在H7/g6的间隙配合区间，既保证装配顺畅，又不会出现过大的偏摆间隙。

　　中间环带的密集微孔阵列是这个零件的核心功能区，每个微孔的孔径一致性、孔道的垂直度直接决定了介质通过时的均布效果，比如用在气体静压轴承端面时，这些微孔就是节流孔，压缩空气通过微孔后在两个配合端面之间形成均匀的气膜，支撑运动部件实现无摩擦的高精度运动，这时候微孔的孔径偏差不能超过0.02mm，否则会出现气膜压力不均，导致运动部件倾斜、刚度不足的问题。设计这类零件的时候，首先要确定整体的厚度尺寸，厚度需要根据工作压力计算刚性，避免锁紧后零件出现形变，一般在1.6MPa的工作压力下，外径200mm左右的这类法兰，厚度设置在18-22mm就能满足刚性要求，不会因为螺栓锁紧力导致中间环带的微孔区域出现凹陷。外圈的凸台结构是用于安装定位的，

　　和对接部件的止口配合，配合公差选H7/h6，装配时可以自动找正中心，不需要反复调整同轴度，能大幅提升现场装配的效率。零件的两个端面都需要做精磨处理，表面粗糙度要达到Ra0.8以下，尤其是带微孔的功能端面，如果表面粗糙度过高，会导致密封间隙不均，或者气膜厚度不一致，直接影响使用效果。在建模过程中，微孔阵列的排布需要做等距环向排布，每一圈的孔位要和相邻圈的孔位错开，避免出现介质流道短路的问题，同时要注意孔边不能有毛刺，建模时要对孔口做0.1mm的倒角处理，既可以去除加工毛刺，也能避免装配时刮伤配合面的密封件。这类零件的材质一般根据工作介质选择，普通气动场景用6061铝合金做硬质阳极氧化处理就可以满足耐磨和防锈要求，

　　如果是有腐蚀性介质的场景，就要换成304不锈钢材质，加工时要注意微孔的加工工艺，一般用激光打孔或者精密电火花加工，保证孔道的通畅，不会出现堵孔的问题。实际选型替换时，首先要核对安装螺栓孔的分度圆直径、内圈通径、整体厚度这几个核心安装尺寸，只要这几个尺寸和原有部件匹配，再确认微孔的孔径和排布密度满足流量或者刚度要求，就可以直接替换使用，不需要改动周边的配套结构。在装配时，螺栓的锁紧要按照对角顺序逐步拧紧，不能一次性把单个螺栓锁死，避免零件受力不均出现端面变形，锁紧后要检测端面的平面度，保证整体平面度误差不超过0.01mm，才能达到预期的使用效果。这类零件虽然看起来结构不复杂，但是微孔的加工精度、端面的形位公差直接决定了整套设备的运行精度，尤其是用在精密检测设备、高精度主轴、超精密机床的配套结构里，哪怕是0.005mm的平面度误差，都可能导致整个系统的精度达不到设计要求，所以从建模阶段就要把形位公差、配合要求、工艺可行性都考虑进去，不能只画外形尺寸忽略细节的工艺要求。
