内啮合齿式圆柱回转传感部件结构

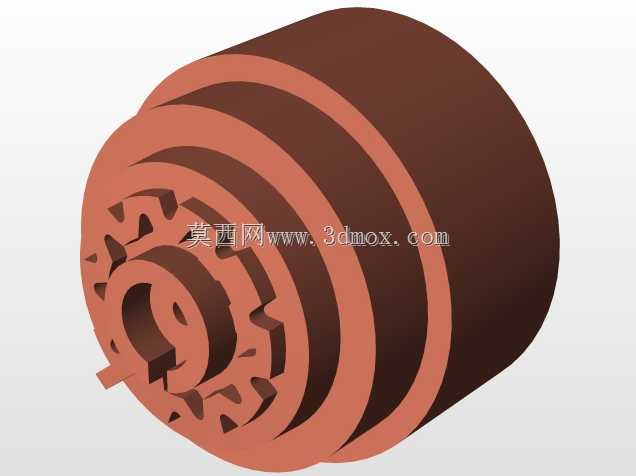

　　在工业测控领域，这类带内啮合齿结构的圆柱回转部件，常被集成在转速、转角类传感检测单元中，作为信号触发的核心机械载体使用。不同于常规外置齿盘的安装形式，该结构将触发齿圈与主体回转套筒做一体化同轴设计，能在紧凑安装空间内完成与被测转轴的同步回转，适配小型自动化设备、精密仪器仪表内部的狭小装配场景，比如小型伺服系统的转角反馈工位、微型流体泵的转速检测点位，都能见到这类结构的实际应用。从功能特性来看，该部件的内齿结构并非用于大扭矩动力传输，而是配合霍尔、磁电类检测元件，通过齿顶与齿槽交替经过检测探头时的磁通量变化，输出对应转速或转角的脉冲信号，齿形的周向等分精度直接决定检测信号的均匀性，建模过程中需要严格控制单齿的分度角公差，

　　避免出现齿距偏差导致的信号丢步、计数误差问题。设计阶段首先要明确安装边界的尺寸约束，这类部件通常采用同轴嵌套的安装方式，外圆柱面作为定位基准，与设备基座的安装孔采用小间隙配合，配合公差一般控制在H7/h6区间，既保证回转过程无卡滞，又能避免径向窜动影响检测精度。内孔则用于与被测转轴连接，可根据实际传动需求选择键连接、过盈压装或者顶丝紧固的形式，建模时需要预留对应的键槽或者顶丝孔位，同时要保证内孔与外圆柱面的同轴度误差不超过0.02mm，否则会导致齿圈回转时出现径向跳动，使得检测探头与齿顶的间隙不断变化，最终造成输出信号幅值波动，影响检测稳定性。结构上的多层环形凸台并非冗余设计，最外侧的两道环形槽可用于安装密封圈或者防尘挡圈，

　　适配有粉尘、少量油污的工业现场环境，避免杂质进入内部啮合区域卡滞齿形；中间层的凸台则作为轴向定位面，安装时抵靠在基座的限位端面上，确定部件的轴向安装位置，保证内齿的轴向位置与检测探头的感应中心对齐，不会出现轴向错位导致的感应灵敏度下降。齿形设计上采用了渐开线小模数齿形，相比矩形齿，渐开线齿形的齿顶与齿槽过渡更平滑，经过检测探头时的磁通量变化更趋近于正弦规律，能有效降低高转速下的信号谐波干扰，同时小模数齿形可以在相同直径的圆周上布置更多齿数，提升单圈的脉冲数，进而提高转角检测的分辨率，适合需要高精度位置反馈的应用场景。建模过程中需要注意齿根部位的圆角处理，避免应力集中导致部件在长期回转过程中出现齿根裂纹，

　　尤其是在部件随被测轴频繁正反转的工况下，齿根位置会承受反复的交变应力，圆角半径一般取0.2-0.3倍模数，既能保证应力释放，又不会影响齿形的有效感应宽度。实际选型适配时，需要根据被测轴的最高转速确定部件的材质，常规工况下采用工程塑料注塑成型即可满足使用需求，质量轻、转动惯量小，不会对被测轴造成额外的负载扭矩；如果是高温或者有腐蚀性介质的工况，则需要更换为铜合金或者不锈钢材质，同时要调整齿形的壁厚，保证高温下的结构强度，避免受热变形导致齿形卡滞。安装时要严格控制检测探头与齿顶的间隙，一般间隙值保持在0.5-1mm之间，间隙过大会导致感应信号强度不足，间隙过小则可能在部件出现径向跳动时发生刮蹭，损坏探头或者齿形。这类结构的三维建模需要重点保证周向齿形的等分精度、各圆柱面的同轴度以及轴向尺寸的一致性，在装配验证时可以通过快速回转模拟，检查是否存在偏心、卡滞问题，同时配合检测电路模拟信号输出，验证齿形设计是否满足信号采集的要求，避免实际装机后出现检测精度不达标的问题。
