燃气轮机透平叶片组剖视结构设计

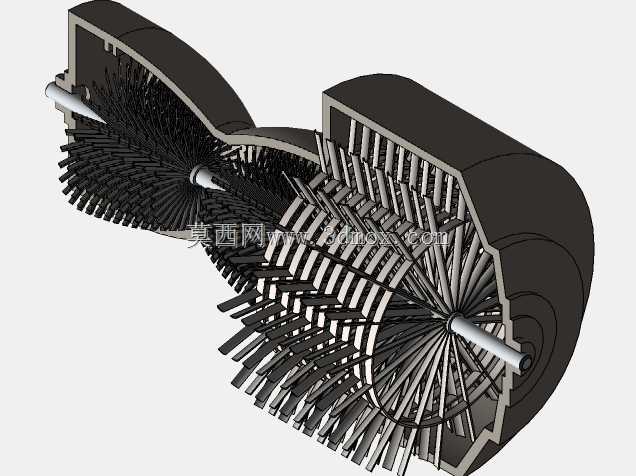

　　这套剖视展示的燃气轮机叶片组件，核心应用在分布式能源站、中小型工业燃气轮机、航改型燃机的透平段，承担着将高温高压燃气的热能与压力能转化为转子旋转机械能的核心作用，是燃机动力输出路径上最关键的做功部件。从实际工况来看，该叶片组对应燃机的多级透平布局，从进气端到排气端依次排布不同叶型的动叶与静叶组合，进气侧首级叶片直接接触燃烧室排出的高温燃气，叶型设计采用大扭角复合弯掠构型，适配高温高速来流的冲角特性，降低叶型损失的同时，兼顾高温工况下的热应力分散，避免局部热疲劳裂纹萌生。

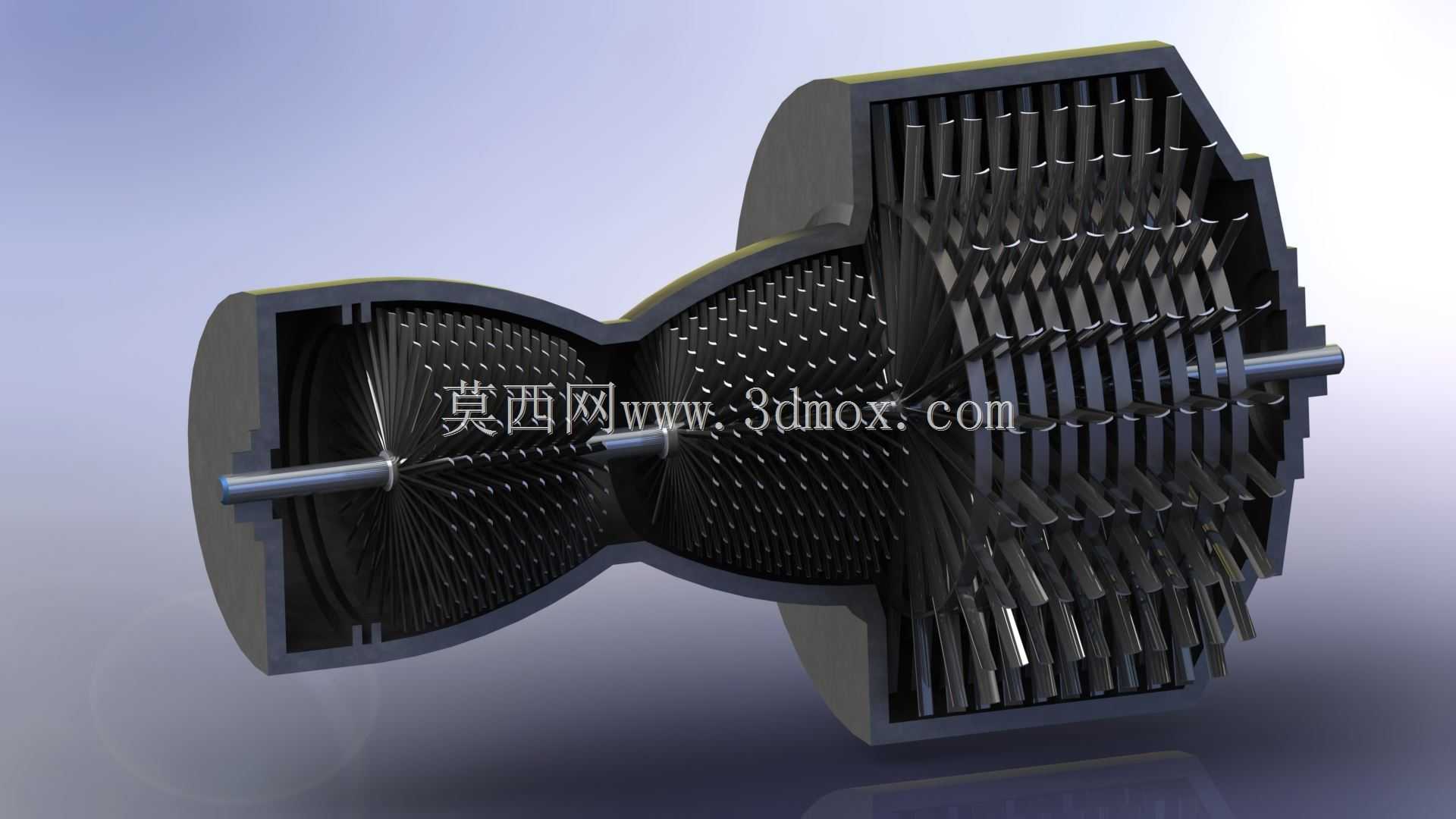

　　设计过程中首先要匹配燃机整机的通流边界，整套叶片安装在透平转子的轮盘榫槽位置，叶根采用枞树型榫头结构，和轮盘上的榫槽实现过盈定位配合，保证高速旋转下的连接可靠性，同时预留热膨胀间隙，避免启停过程中热胀差带来的配合面卡涩。从剖视结构能看到，叶片沿转子轴向呈多级排布，每级静叶固定在透平气缸的持环上，负责调整燃气流向，让下一级动叶获得最优的进气角度，动叶则通过叶根和转子连接，随转子同步旋转，每级叶片的叶高从进气端到排气端逐步增大，适配燃气膨胀过程中比容逐步增大的通流需求，保证通流截面的流速稳定在设计区间，避免通流堵塞或者流速过高带来的额外损失。

　　叶片本身的型线设计采用三元流理论迭代优化，叶身从根部到顶部的翼型截面持续扭转，不同截面的安装角、弦长、最大厚度位置都做了针对性调整，根部截面厚度更大，承担旋转带来的离心拉应力，顶部截面相对更薄，同时设计有叶顶汽封齿结构，和气缸内壁的汽封涂层配合，减小叶顶间隙的燃气泄漏量，提升透平段的做功效率。从安装边界来看，整套叶片组件的径向尺寸匹配透平气缸的内壁通流直径，轴向长度对应透平段转子的安装跨距，装配时需要按级序依次将动叶嵌入轮盘榫槽，之后安装锁片防止轴向窜动，静叶则按级序装入持环的定位槽，调整各级静叶的开合角度匹配设计通流面积，之后完成转子动平衡校验，保证高速旋转下的振动值在允许范围内。

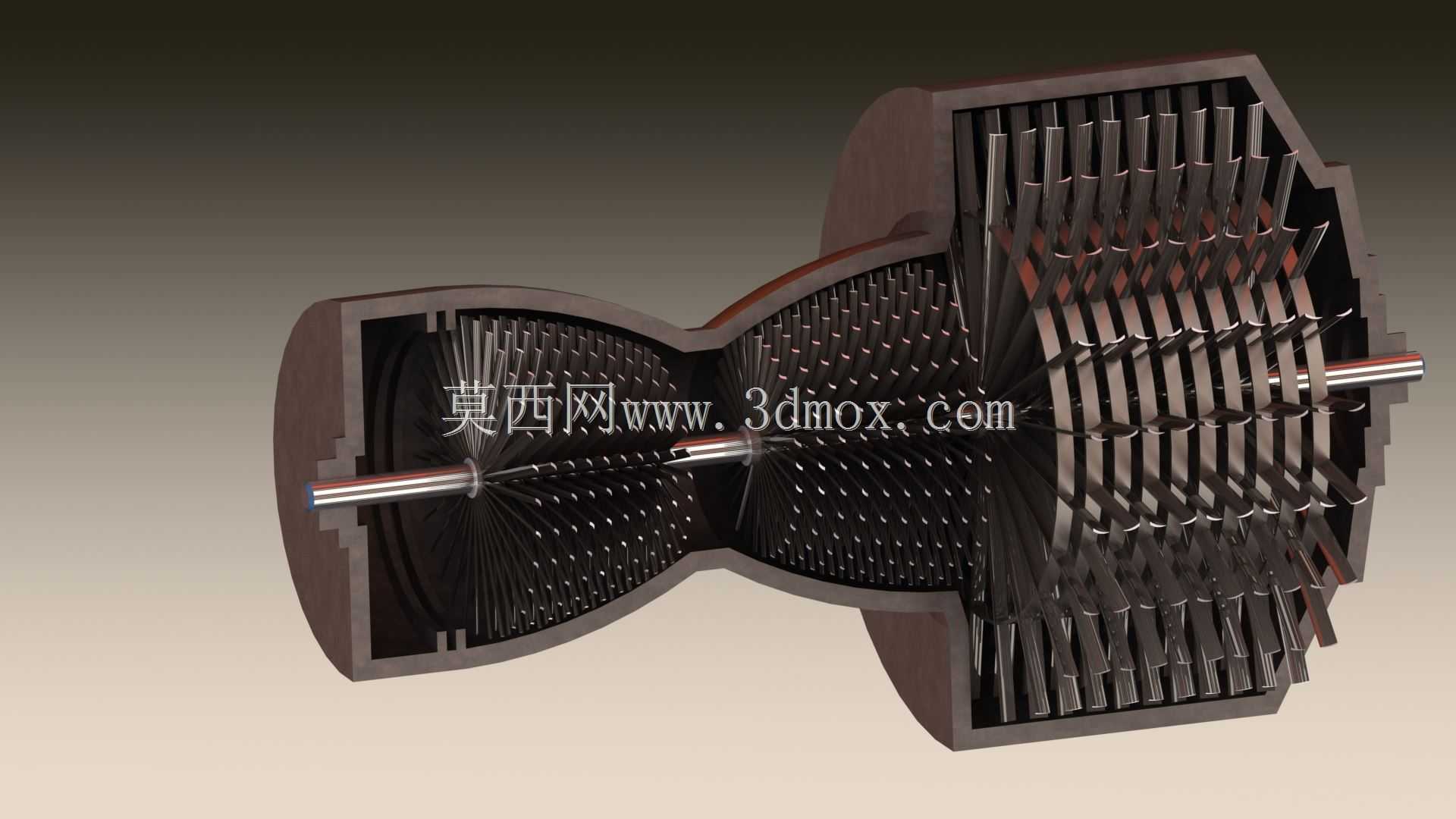

　　实际运行中，该叶片组还要配合冷却系统工作，空心叶片内部设计有复杂的冷却流道，压气机引出的冷却空气从叶根位置进入叶片内部，通过冲击冷却、气膜冷却的方式带走叶片表面的热量，在叶片表面形成冷却气膜，隔绝高温燃气直接冲刷叶身，让叶片可以在高于材料熔点的燃气温度下长期稳定工作。设计时还要考虑叶片的振动特性，通过调整叶身的固有频率，避开转子旋转的激振频率区间，避免运行中发生共振断叶故障，叶根和轮盘的配合面还要做喷丸强化处理，提升接触疲劳强度，承受启停过程中的交变载荷。从剖视呈现的结构来看，整套叶片的排布逻辑完全匹配工业燃机透平段的实际布局，各级叶片的数量、叶型角度、安装位置都还原了真实产品的设计状态，可用于燃机结构教学、通流方案验证、新叶型迭代的参考建模，也能作为动力机械课程中透平结构讲解的直观展示模型，帮助设计人员理解多级透平的叶片排布逻辑、气路走向以及做功原理，在做燃机改型设计时，也可以参考该结构的通流匹配思路，调整叶型参数适配不同的功率等级与工况需求。
