三叶轴承结构指尖休闲旋转把玩件

　　日常做结构设计间隙，偶尔会做这类小把玩件的结构验证，这类旋转件最早是作为指尖解压的小物件出现，核心的功能逻辑是依靠内置轴承的低摩擦阻力，实现单手拨动后长时间的持续旋转，不需要额外的动力输入，完全依靠初始拨动的惯性维持转动状态。

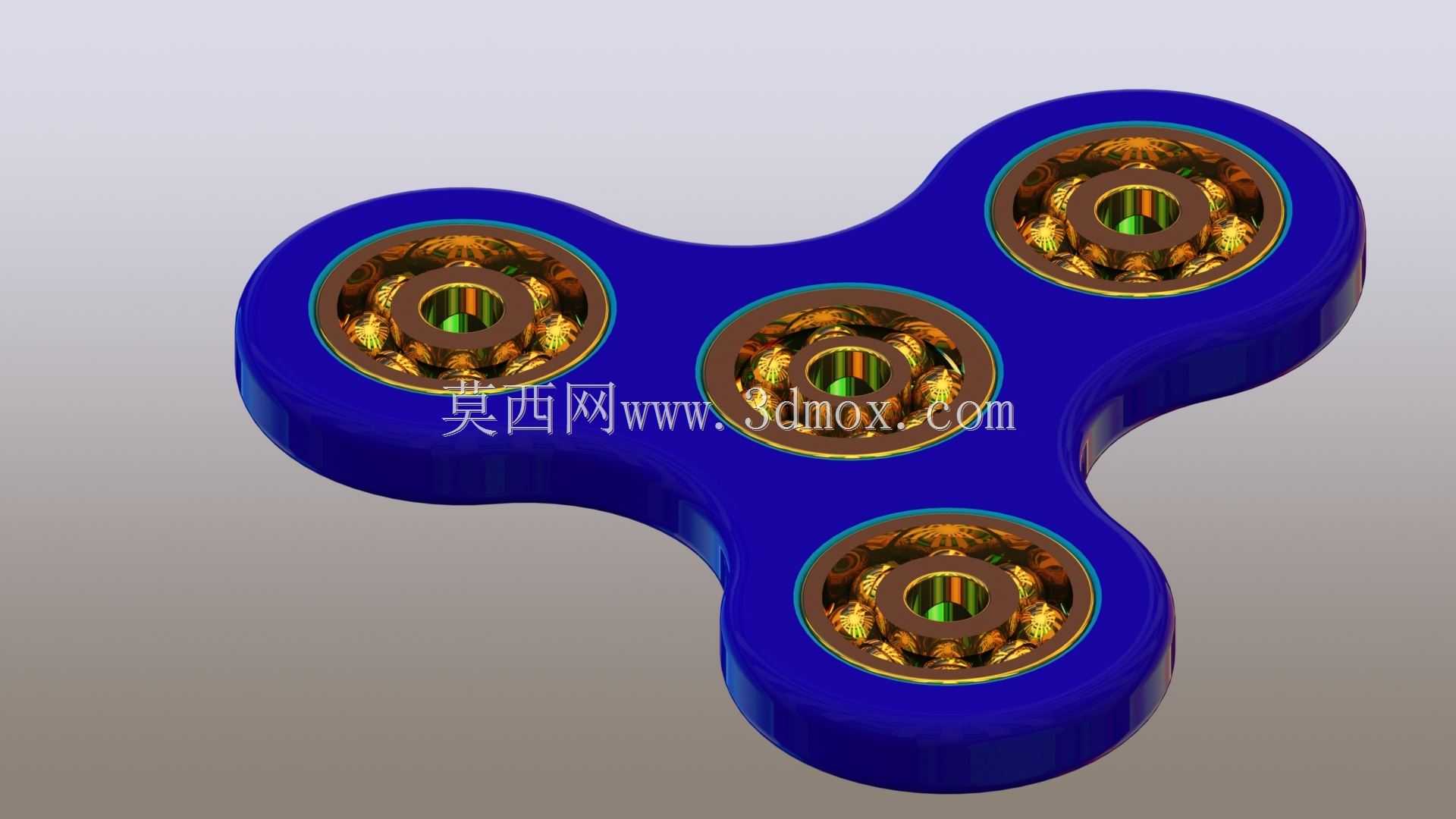

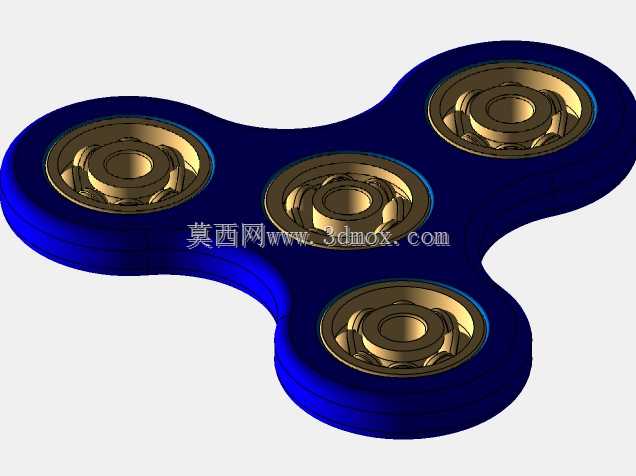

　　从结构设计逻辑来看，这款三叶式的旋转件采用了中心对称的三臂布局，三个配重安装位呈120度均匀分布在主体基座上，这种对称布局首先保证了旋转过程中的动平衡，不会因为质量分布不均出现转动时的偏摆、抖动问题，能有效降低转动过程中的阻力损耗，延长单次拨动后的旋转时长。主体基座的轮廓做了大圆角过渡处理，没有尖锐的棱角，一方面是握持把玩的时候不会硌手，提升接触的舒适度，另一方面圆角结构也能避免应力集中，提升塑件本体的抗摔抗冲击性能，日常不小心掉落也不容易出现边角崩裂的问题。

　　三个臂端的安装位是标准的轴承嵌合槽，槽的内径和选用的微型深沟球轴承外径做过渡配合，装配时不需要额外的粘接剂，依靠过盈量就能把轴承牢牢固定在基座上，不会在高速旋转的时候出现轴承外圈跟转、松脱的问题。每个嵌合槽的深度刚好覆盖轴承的外圈厚度，装配完成后轴承的两个端面和基座表面基本齐平，不会出现凸起刮手的情况。中心位置是手指捏持的定位区域，做了内凹的圆弧面处理，刚好适配指腹的弧度，捏持的时候能自然贴合，不需要刻意调整手指位置就能稳定固定住旋转件的中心，避免转动过程中中心偏移产生晃动。

　　从实际使用场景来看，这类旋转件主要是在伏案工作间隙单手操作，不需要占用额外的桌面空间，一只手的拇指和食指捏住中心定位区，另一只手拨动任意一个臂端就能让它快速旋转，转动过程中三个臂端的配重形成均匀的离心力，维持转动的稳定性。设计的时候特意把三个配重轴承的质量做了等重匹配，每个轴承的重量差控制在0.1g以内，保证高速旋转时的动平衡精度，转动时不会产生额外的径向力，捏持的手指不会感觉到明显的震感。

　　外形尺寸方面，这类把玩件的整体外接圆直径控制在70-80mm区间，这个尺寸刚好能在成人手掌范围内灵活操作，不会因为尺寸过大导致单手拨动不便，也不会因为尺寸过小不好捏持。主体基座的厚度控制在8-10mm，边缘做了3mm的圆角过渡，握持的时候接触面积足够，不会因为边缘太薄硌压指腹。中心捏持区的直径设置在15mm左右，刚好能容纳成人拇指和食指的指腹接触面积，捏持的时候有足够的摩擦力，不会因为表面光滑出现打滑。轴承选用的是标准608微型深沟球轴承，内径8mm，外径22mm，厚度7mm，是市面上非常通用的微型轴承规格，后期如果轴承进灰出现转动卡顿，可以很方便地更换同规格轴承，不需要重新定制非标件，降低了后期维护的成本。

　　安装边界上，因为这类小物件不需要固定在其他设备上，完全是手持使用，所以没有额外的安装接口要求，只需要保证自身结构的装配精度即可。主体基座的材质一般选用ABS或者PC工程塑料，注塑成型的时候要注意三个轴承槽的同轴度，三个槽的中心相对于主体旋转中心的位置度公差控制在0.05mm以内，避免因为位置偏差导致动平衡失效。表面处理可以做高光或者磨砂质感，根据握持手感的需求调整，高光面外观更精致，磨砂面握持摩擦力更大不容易打滑。设计的时候还要考虑整体的重量，整体重量控制在60-80g比较合适，太轻的话转动惯量不足，旋转时长不够，太重的话长时间捏持会让手指产生疲劳感，配重刚好的状态下，单次拨动后的旋转时长可以维持1-3分钟，能达到不错的把玩体验。

　　从结构验证的角度来说，这类旋转件的建模过程其实也是对对称结构动平衡设计、过盈配合装配、人机工程握持设计的小练习，虽然结构不复杂，但是要做到转动顺畅、不抖不晃、握持舒适，还是需要在尺寸公差、配重匹配、轮廓过渡上做细致的调整，不能只做个大概的外形就草草收尾。比如三个臂的截面形状，采用的是等厚度的圆弧过渡，从中心到臂端的厚度保持一致，不会因为截面突变导致注塑的时候出现缩痕，也能保证质量分布的均匀性。轴承槽的底部做了0.2mm的让位台阶，装配轴承的时候不会因为槽底平面度问题导致轴承安装倾斜，保证轴承的旋转轴线和主体的旋转轴线完全重合，避免出现转动卡滞的问题。
