带导流嘴手柄式加厚塑料量杯结构设计

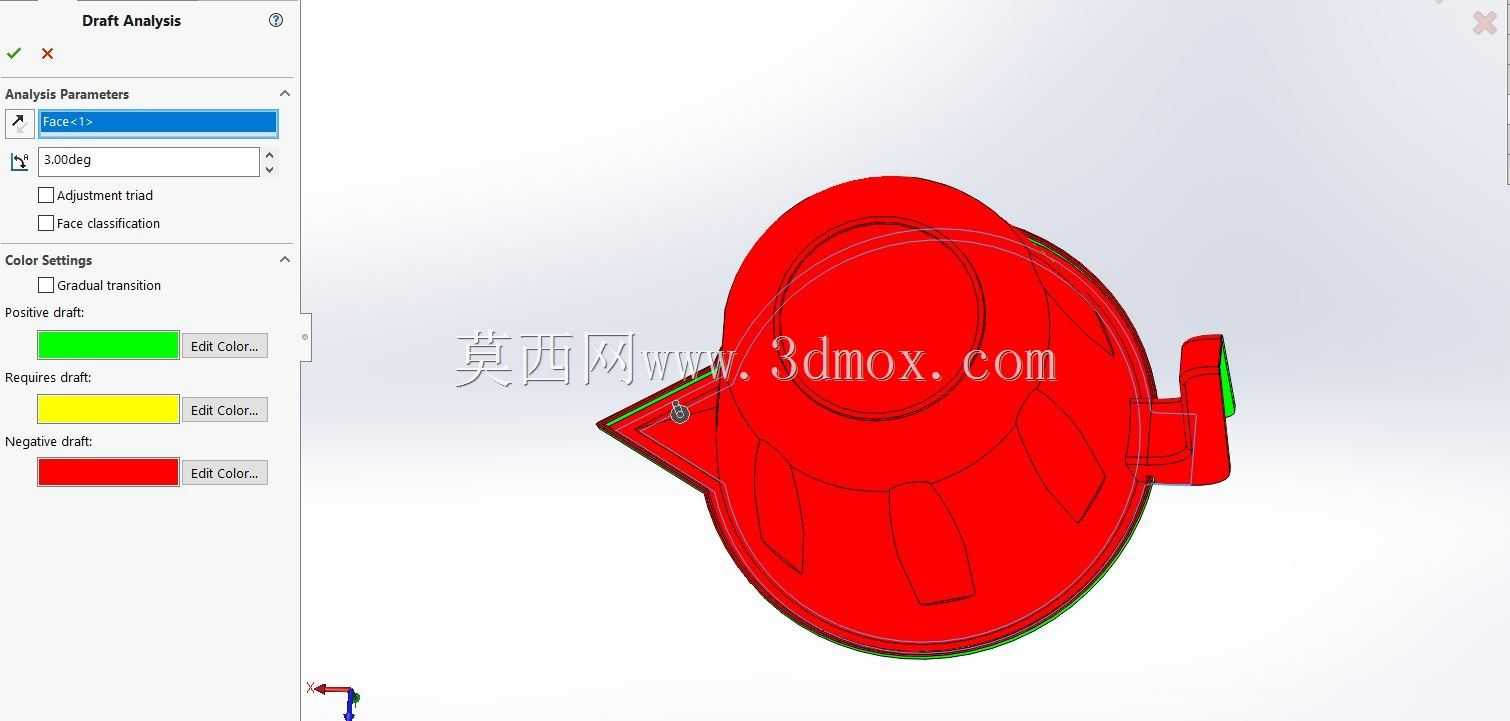

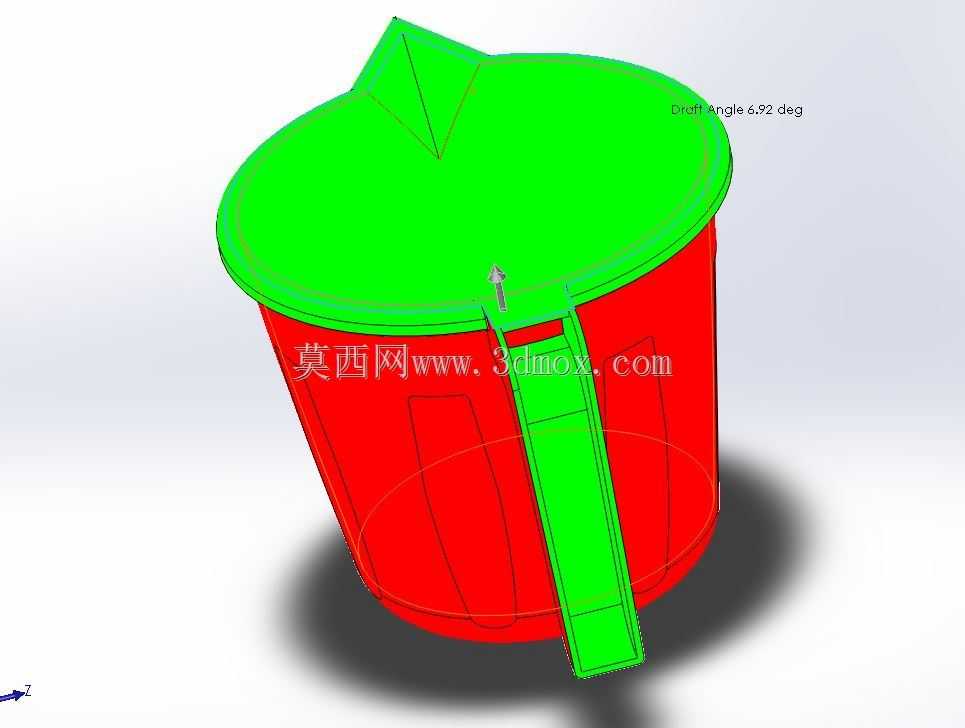

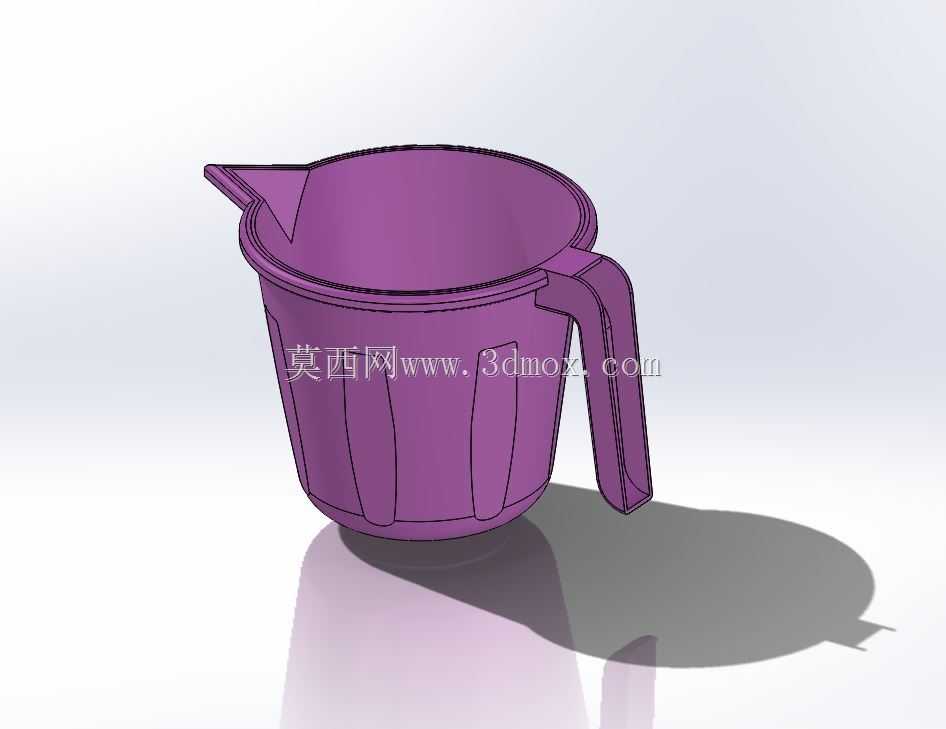

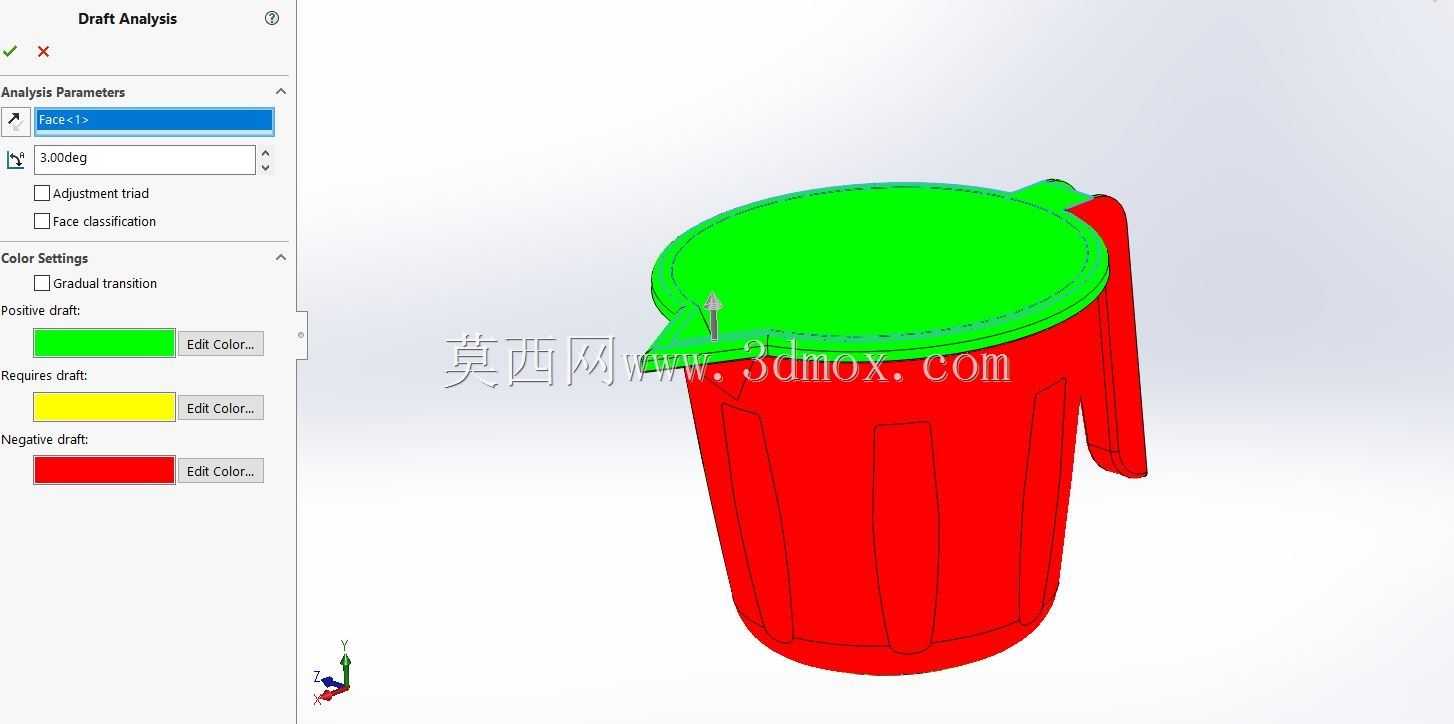

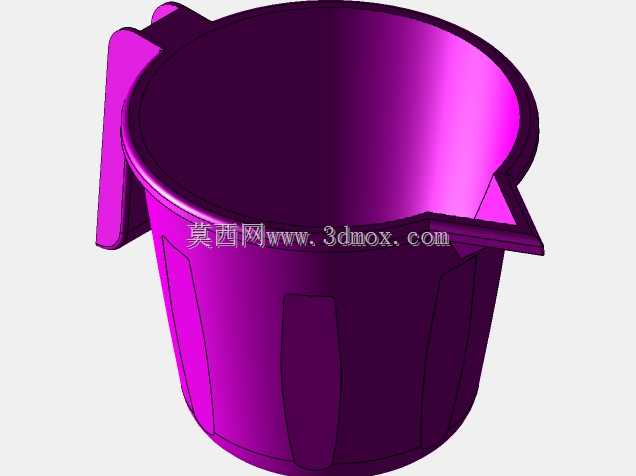

　　这款带导流嘴的手柄式塑料杯，核心应用场景覆盖实验室溶液量取、餐饮行业配料分装、家用厨房食材盛装、工业生产中小剂量液态原料中转等多个领域，区别于普通无柄敞口杯，其结构设计完全围绕手持倾倒的操作逻辑展开，避免液态物料转移过程中的洒漏、滑脱问题。从实际使用需求出发，杯身采用上宽下窄的锥度设计，一方面适配注塑生产的脱模要求，减少拔模斜度带来的壁厚不均问题，另一方面堆叠存放时可实现多杯嵌套，大幅降低仓储与运输环节的空间占用，单杯嵌套间隙控制在1.2mm左右，既不会出现嵌套过紧难以分离的问题，也不会因间隙过大导致堆叠后倾斜滑落。杯身外侧均匀分布6道竖向加强筋，筋条高度1.5mm、宽度2mm，从杯底向上延伸至杯口下方15mm位置，

　　在不增加整体壁厚的前提下，将杯身径向抗挤压强度提升40%以上，避免盛装高温液体时杯身受热软化变形，同时筋条形成的凹凸面可增加手持时的摩擦力，即使手部沾水或沾有油污也能稳定握持，不会出现打滑脱手的情况。杯口位置设计有一体化成型的尖嘴导流结构，导流嘴长度22mm，嘴部最窄处宽度8mm，内侧面做圆弧过渡处理，倾倒时液体可沿导流嘴形成稳定的柱状流，不会沿杯壁外侧流淌，导流嘴根部与杯口衔接位置做R3圆角过渡，避免应力集中导致的磕碰开裂，同时减少液体残留挂壁的问题。手柄采用镂空式 ergonomic 弧度设计，整体与杯身呈12°夹角，手柄内侧贴合四指弯曲弧度，指位位置做0.8mm深度的内凹处理，握持时受力均匀，长时间持握也不会出现硌手的问题，

　　手柄与杯身的连接位置上下两端均做三角加强筋结构，连接处壁厚比杯身壁厚增加0.5mm，可承受15kg的垂直拉力，避免手柄与杯身连接处断裂。杯底设计有3mm宽度的环形支撑脚，支撑脚平面度控制在0.2mm以内，放置在水平台面时不会出现晃动，支撑脚内侧做内凹结构，减少杯底与台面的接触面积，避免盛装冷热液体时杯底因热胀冷缩产生形变导致放置不稳，同时杯底内凹位置可预留标识印刷区域，方便印制容量刻度或品牌标识。整体壁厚控制在2.2mm±0.1mm，所有转角位置均做R1以上的圆角处理，避免注塑过程中出现应力集中导致的缩痕、翘曲问题，材料选用食品级PP材质时可耐受120℃高温，满足食品接触安全要求，选用透明PC材质时可直接观察内部盛装液体的液位，

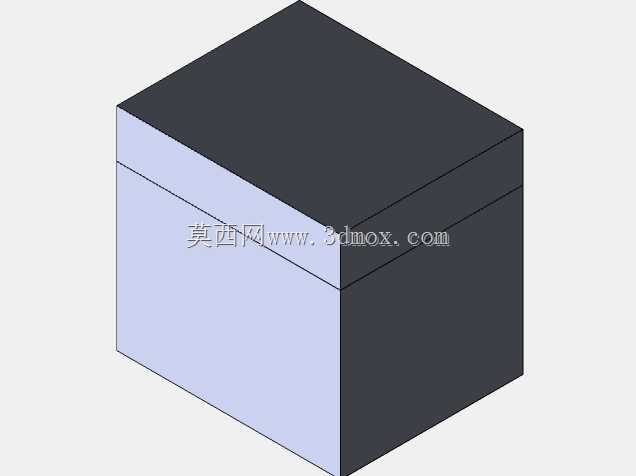

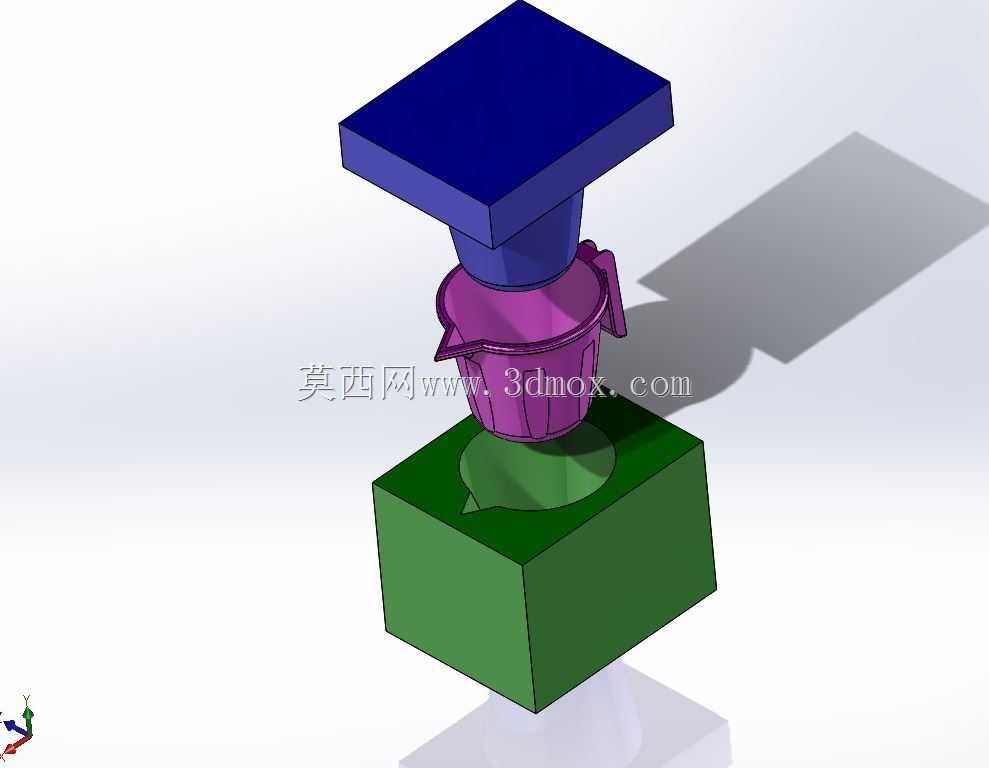

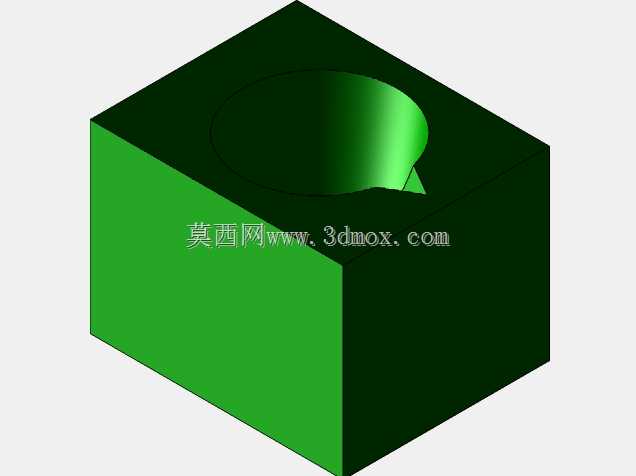

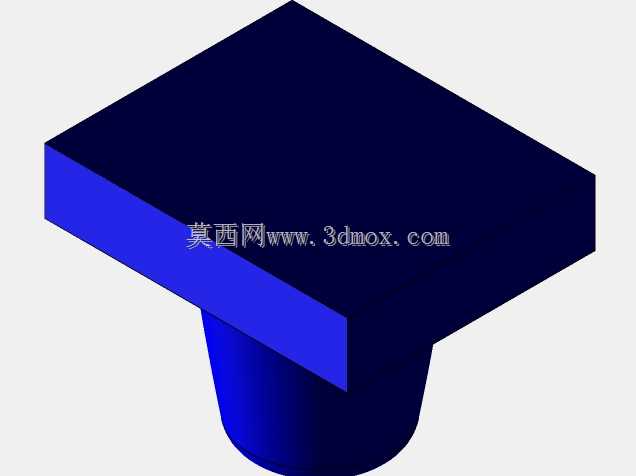

　　适配不同场景的使用需求。设计过程中充分考虑注塑生产的工艺性，整体结构无倒扣、无侧孔，采用两板模即可完成生产，进胶点设置在杯底中心位置，熔料填充流程短，可有效减少熔接痕、缺胶等注塑缺陷，成型周期控制在25秒以内，适合大批量规模化生产。在容量设计上，杯身有效容积为1000ml，杯口预留10%的安全余量，盛装液体达到最大刻度时不会因晃动溢出，手柄的承重设计可满足满杯状态下单手稳定持握，导流嘴的流量经过测算，满杯倾倒时流速控制在80ml/s左右，既不会因流速过快导致液体溅出，也不会因流速过慢影响操作效率。
