内燃机活塞组件结构三维设计模型

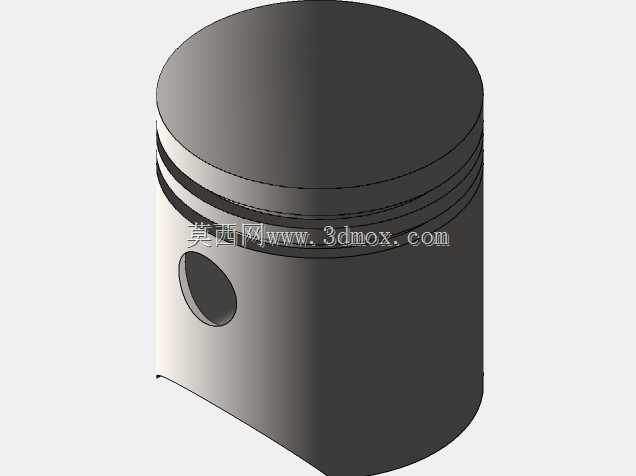

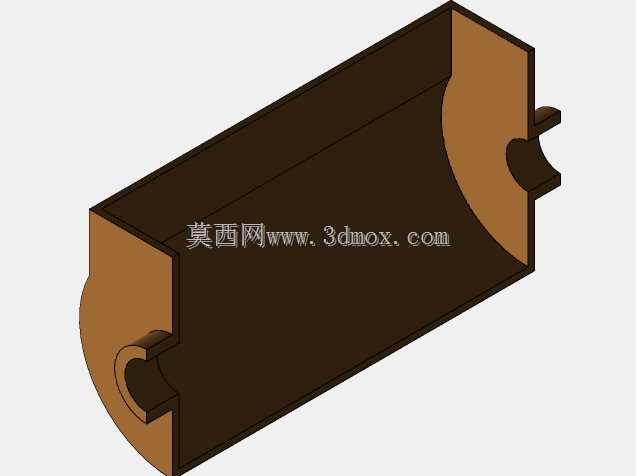

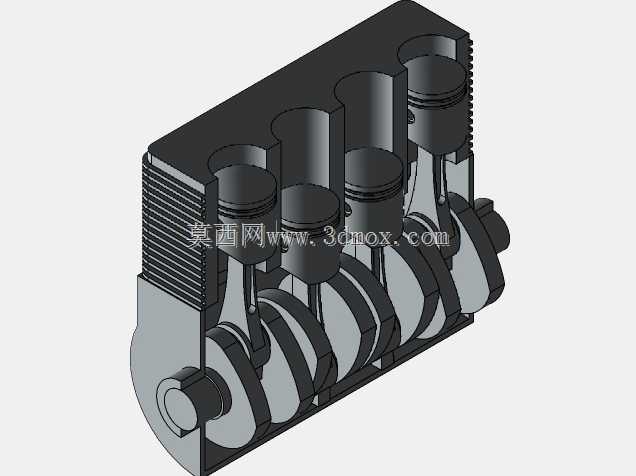

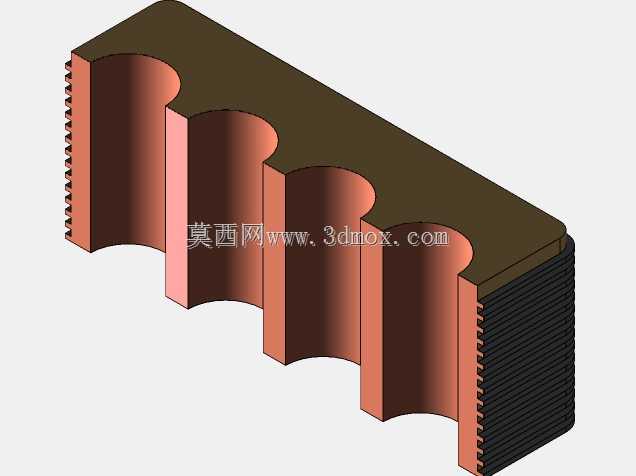

　　在往复式内燃机的整机结构中，活塞是直接参与能量转换的核心运动部件，其设计合理性直接决定了动力输出效率、运行可靠性与整机使用寿命。这款活塞模型的设计完全围绕内燃机实际工况展开，首先从功能实现逻辑来看，活塞顶部直接与高温高压燃气接触，需要承受燃烧过程产生的爆发压力，因此顶部采用平面结构设计，既能够保证燃烧室容积的设计精度，也能减少燃气流动的冗余阻力，避免不必要的紊流损失。活塞头部设置的多道环槽结构，分别对应气环与油环的安装位置，气环的作用是密封活塞与气缸壁之间的间隙，防止燃烧室内的高压燃气窜入曲轴箱，同时将活塞顶部吸收的热量传导至气缸壁，再通过冷却系统带走热量；油环则负责刮除气缸壁上多余的润滑油，避免机油窜入燃烧室参与燃烧，

　　同时在气缸壁上铺涂均匀的油膜，减少活塞往复运动的摩擦阻力。活塞裙部的设计充分考虑了热膨胀与受力变形的补偿，在工作状态下活塞会因受热产生径向膨胀，同时受到侧压力作用产生机械变形，因此裙部的型线设计并非正圆柱结构，而是预留了合理的变形余量，保证在热态工况下活塞与气缸壁之间保持均匀的配合间隙，避免出现拉缸、卡滞等故障。活塞销孔的位置经过精确计算，位于活塞裙部的受力中心区域，用于安装活塞销，连接活塞与连杆，将活塞承受的燃气压力传递给连杆，进而推动曲轴旋转输出动力，销孔内部设计有对应的卡环槽，用于安装活塞销卡环，限制活塞销的轴向窜动，防止销端刮伤气缸壁。从安装边界来看，活塞的外径尺寸需要与对应规格的气缸内径保持严格的配合公差，

　　整体高度需要满足发动机压缩比的设计要求，活塞销孔的直径与中心距需要和选配的活塞销、连杆小头尺寸完全匹配，环槽的宽度、深度公差需要适配对应规格的活塞环，保证密封与刮油效果。在实际应用场景中，这类活塞广泛应用于小排量通用汽油机、摩托车发动机、小型农用动力机械的动力单元中，不同工况下的活塞设计会有针对性调整，比如高转速机型会适当降低活塞整体重量，减少往复运动惯性力，强化冷却的机型会在活塞内部设置冷却油腔，而大负荷柴油机活塞则会采用更厚的顶部结构与更高强度的材料配比。建模过程中需要重点关注各结构的过渡圆角设计，避免应力集中导致的活塞疲劳开裂，尤其是环槽根部、销孔内侧、裙部与头部的过渡区域，圆角参数需要符合机械设计的强度规范，同时所有配合面的尺寸公差、形位公差都需要在模型中预留标注基准，方便后续工程图输出与加工制造环节的精度控制。
