卡塔尔航空涂装涡喷发动机剖视结构

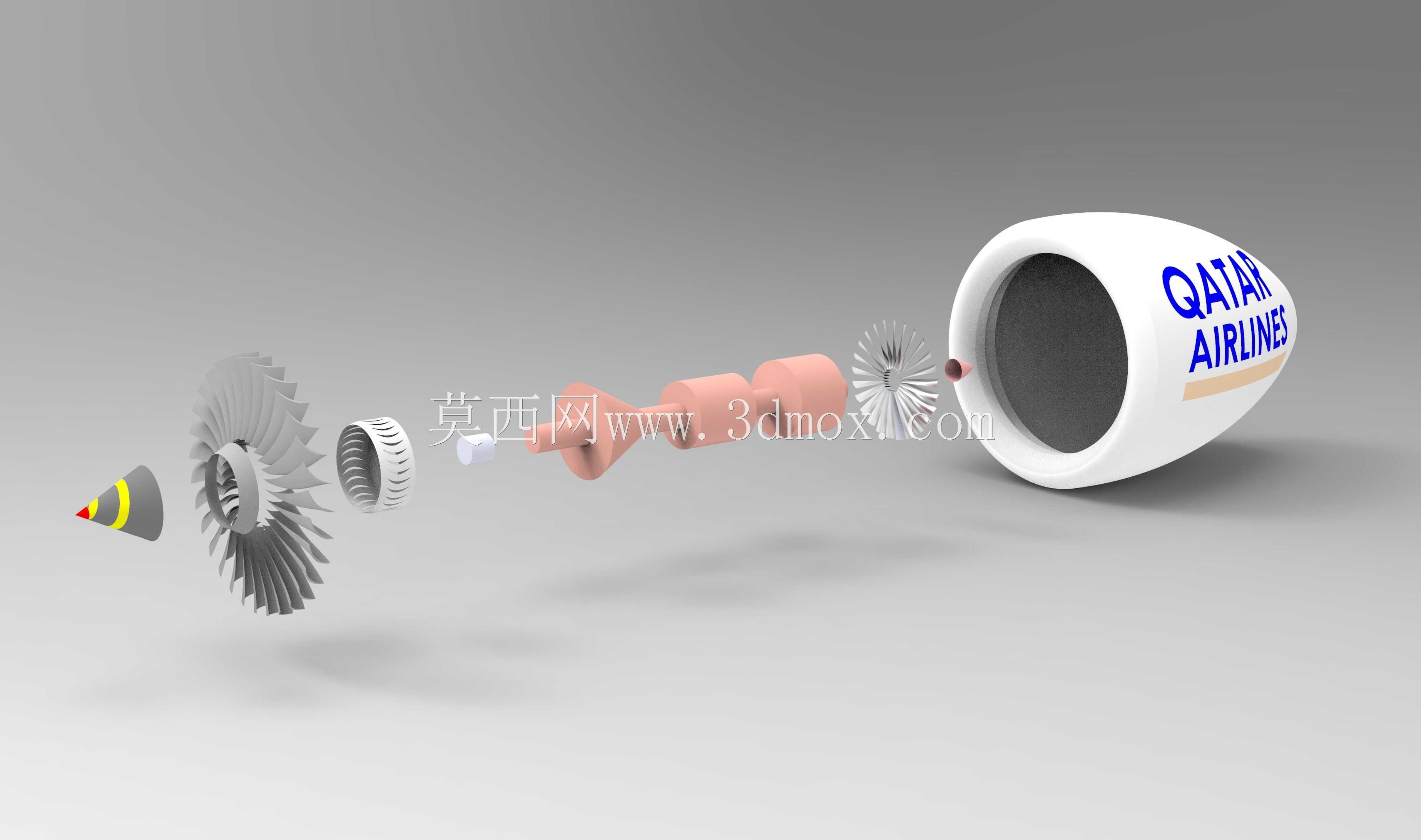

　　本次呈现的是带民航涂装的涡轮喷气发动机剖视展示结构，这类动力装置是民用干线客机、军用喷气式飞行器的核心动力来源，在航空航天制造、民航运维、航空教学实训场景中都有极高的参考价值。从结构拆解的呈现形式来看，该模型将发动机的进气道、多级压气机叶片、燃烧室段、涡轮级、尾喷口做了分离式展示，能直观看到每一级部件的装配逻辑，对于刚接触航空动力结构的设计人员来说，能快速理清涡喷发动机的气流走向与动力传递路径。

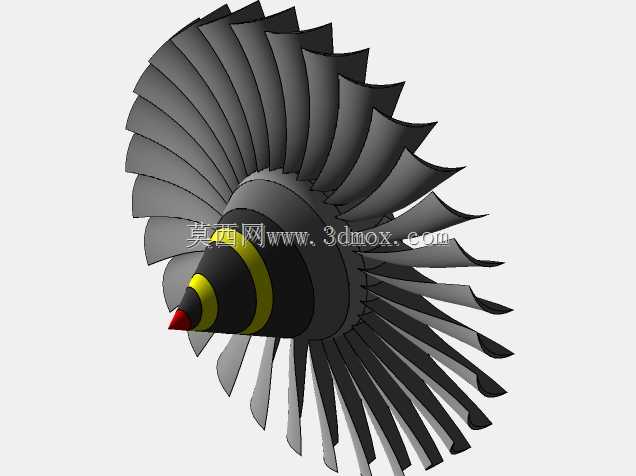

　　在实际工程应用中，这类小涵道比涡喷结构早期多用于高速战斗机，随着民航业发展衍生出的大涵道比涡扇结构，核心机部分的压气机-燃烧室-涡轮匹配逻辑和该结构的核心原理完全一致。设计过程中首先要匹配进气道的进气效率，唇口的圆弧曲率直接影响不同飞行姿态下的进气畸变率，模型里的进气道外壳做了圆滑过渡处理，内壁和压气机第一级叶片的间隙控制在合理范围，避免叶尖剐蹭同时减少漏气损失。压气机部分采用了轴流式多级叶片设计，前级叶片弦长更长、扭转角更大，负责对来流空气进行初步减速增压，后级叶片弦长更短、排布更密，进一步提升空气压力，每一级叶片的叶根都做了燕尾型榫头结构，和轮盘上的榫槽精准配合，能承受高速旋转下的巨大离心力，这部分的尺寸公差要求极高，实际加工中榫头配合面的粗糙度要达到Ra0.8以下，才能保证长期运行下的连接可靠性。

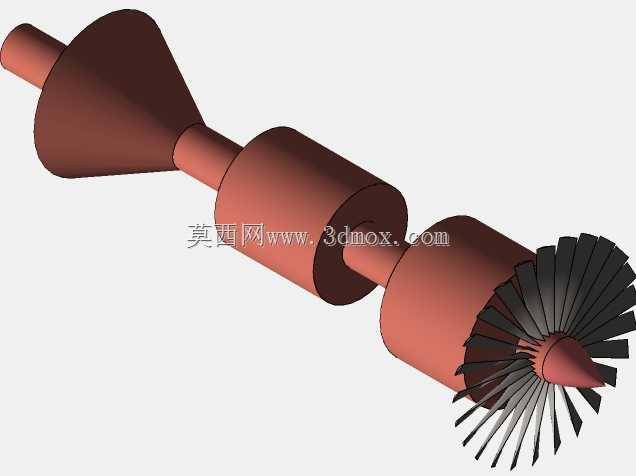

　　燃烧室段采用了环形燃烧室结构，模型里的粉色段就是燃烧室机匣与火焰筒部分，压气机输出的高压空气进入燃烧室后，和雾化的航空煤油混合燃烧，产生的高温高压燃气直接冲击后方的涡轮叶片，涡轮叶片和压气机叶片通过同轴连接，涡轮转动带动压气机持续工作，剩余的燃气从尾喷口高速喷出产生推力。模型里的涡轮叶片采用了空心气冷结构的简化呈现，实际工程中这类高温段叶片要承受1500K以上的燃气温度，需要内部通压气机引出的冷却气进行降温，叶片表面还要喷涂热障涂层，才能满足上千小时的使用寿命要求。

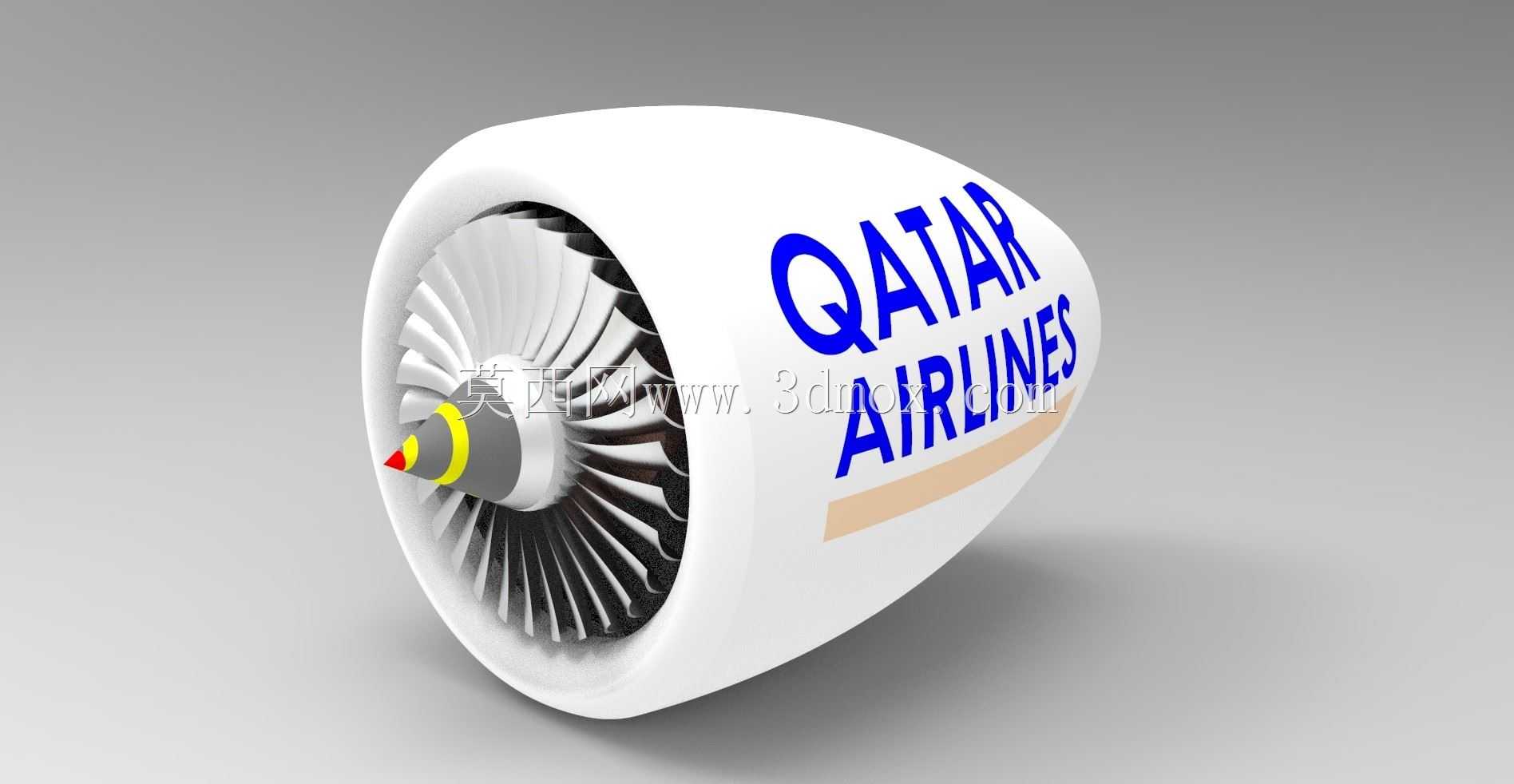

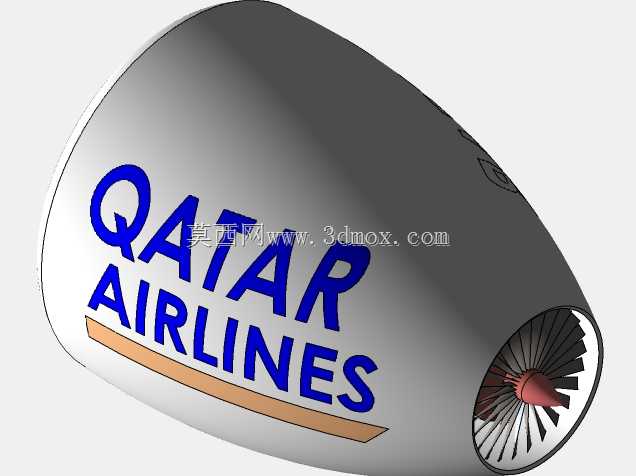

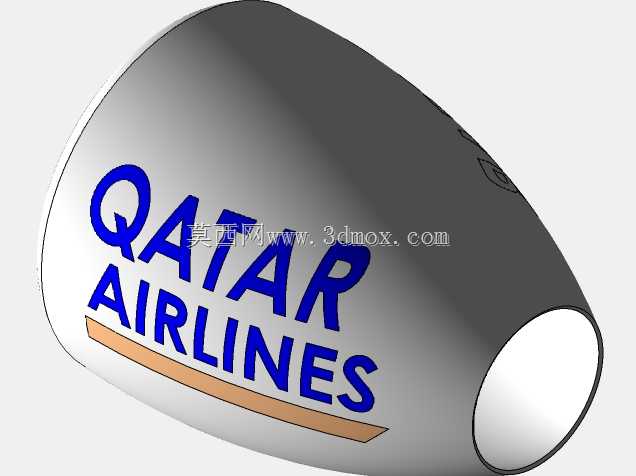

　　外壳部分做了卡塔尔航空的专属涂装，白色基底搭配蓝色航司标识与米色装饰条，还原了民航发动机的真实外观效果，这类涂装除了品牌展示作用外，外层的航空漆还能抵御高空飞行时的紫外线辐照、温差变化以及雨滴、沙尘的冲蚀，保护内部的合金机匣结构。尾喷口的收敛段做了圆滑过渡，能对排出的燃气进行整流，提升推力效率，喷口内壁采用了耐高温合金材质的示意，实际使用中尾喷口段还会设置调节片，根据不同飞行工况调整喷口截面积，匹配发动机的工作状态。

　　从安装边界来看，这类发动机通过挂架和机翼或者机身连接，模型里的机匣外侧预留了安装边的结构示意，安装边上的螺栓孔排布要和挂架的安装点精准匹配，同时要考虑发动机工作时的热膨胀量，连接结构会采用间隙配合加锁紧装置的设计，避免热应力导致的结构损坏。日常运维中，地勤人员可以通过机匣上的检查口盖，快速检查压气机叶片、燃烧室的工作状态，及时排查叶片裂纹、积碳等故障隐患，模型里的剖视结构也能作为地勤培训的直观教具，帮助运维人员快速熟悉内部结构位置，提升故障排查效率。

　　在航空教学场景中，这类拆解式的结构模型能让学员直观理解涡喷发动机的工作循环，从进气、压缩、燃烧、排气四个冲程的部件对应关系，到每一级部件的功能作用，都能通过实体化的结构展示快速建立认知，相比平面图纸的抽象表达，三维结构的呈现能大幅降低学习门槛，帮助学员更快掌握航空动力系统的核心逻辑。对于结构设计人员来说，该模型的叶片型线、机匣壁厚、部件连接方式都可以作为同类型动力装置设计的参考，在做小型涡喷发动机、航模动力装置的设计时，可以参照该结构的尺寸比例关系，调整压气机级数、燃烧室容积、涡轮叶片数量，匹配不同推力等级的设计需求。
