木工立式凿子收纳置物架结构设计

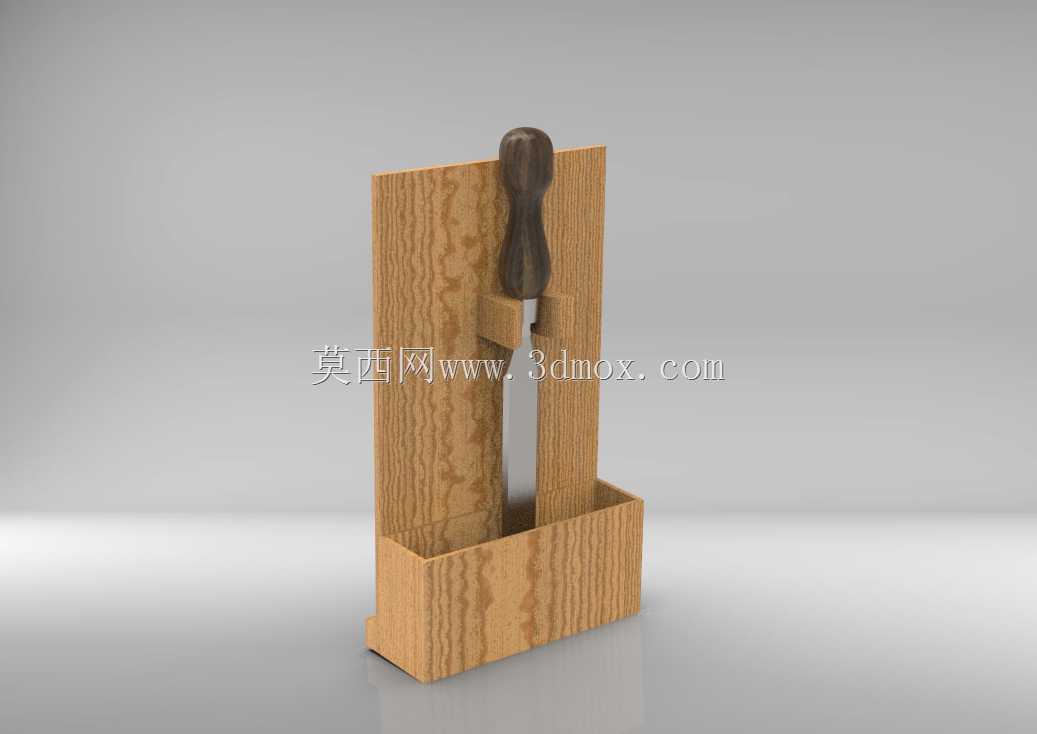

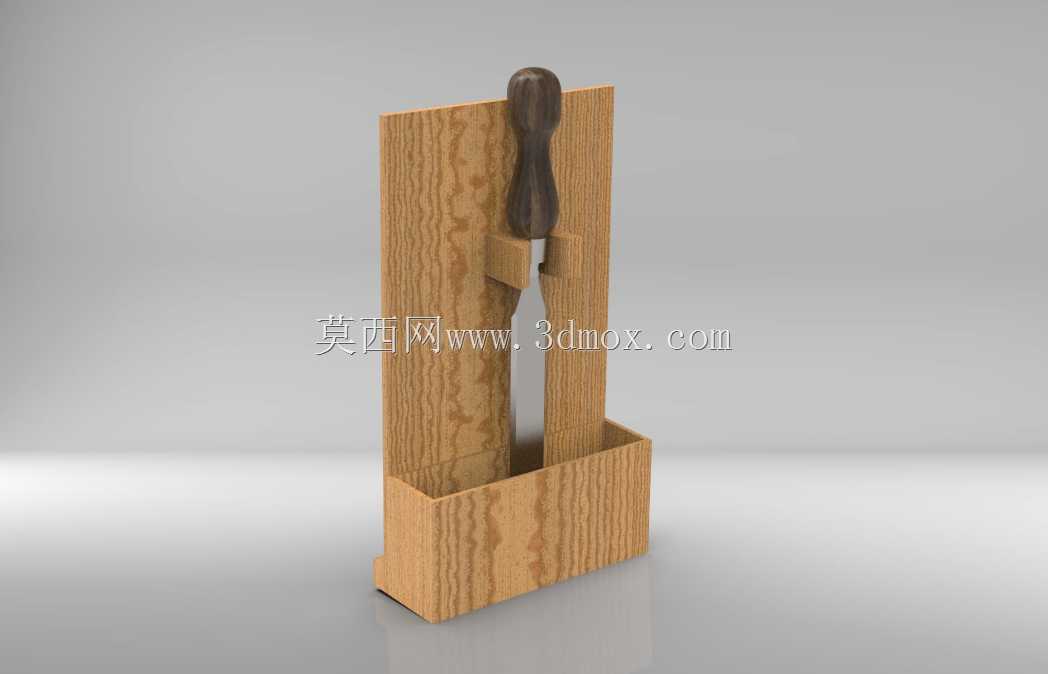

　　在木工作业、五金维修、手工DIY工坊的日常作业场景中，手持刃具的有序收纳一直是工位整理的核心需求之一，凿子作为高频使用的切削类手持工具，刃口锋利且柄部形态特殊，随意摆放不仅容易造成刃口磕碰缺损，还存在划伤作业人员的安全隐患，这款立式凿子收纳架正是针对这类场景开发的工位辅助收纳构件。从实际使用逻辑出发，这款收纳架采用落地立式的整体结构，整体分为下部接屑槽、中部卡位托块、上部靠背立板三个核心功能段，下部的敞口槽体深度设计为40mm，除了承接凿子使用后残留的少量木屑、防锈涂层碎屑外，还能对凿子的下部刃段形成侧向围护，避免刃部直接接触硬质台面造成卷刃；中部的卡位托块开设与凿子柄颈尺寸匹配的U型卡位槽，槽口宽度比常用平凿的柄颈直径大1.

　　2mm，既可以保证凿子取放顺畅无卡滞，又能对凿子形成径向限位，避免工具侧翻滑落；上部的靠背立板高度设置为180mm，刚好抵靠在凿子木质手柄的中下部位置，抵消凿子重心偏上带来的倾倒力矩，即使工位存在轻微的台面振动，也能保证放置的凿子保持直立状态。设计过程中优先考虑了工位的安装边界约束，整体底座的占地面积控制在120mm*80mm范围内，不会过多占用木工台、维修工作台的有效操作面积，底座底部预留了3mm深度的防滑垫安装槽，可以粘贴橡胶防滑垫增大与台面的摩擦力，即使在倾斜度不超过5°的台面上放置也不会出现滑移。整体结构采用实木拼接工艺制作，所有与凿子接触的棱边都做了R2的圆角倒钝处理，避免取放工具时划伤操作人员的手部，

　　接屑槽与立板之间采用直角榫拼接，不需要额外的金属固件即可保证结构强度，日常清理时可以直接将架体拿起倾倒槽内的杂物，维护操作十分简便。不同于常见的多格工具盒，这款收纳架采用单工位直立放置的设计，单架对应收纳一把常用规格的平凿，作业人员可以根据自身的工具使用频率，在工作台的边缘位置并排布置多个同规格架体，将不同刃宽的平凿、扁凿分别放置，取用时不需要翻找盒内工具，伸手即可拿到需要的刃具，有效减少作业过程中的无效动作耗时。在结构强度校核层面，立板与底座的拼接位置做了三角形隐式加强结构，在不改变外观简洁性的前提下，将架体的侧向抗倾覆能力提升了40%，即使取放工具时不慎碰到架体侧面，也不会出现架体倾倒、凿子掉落的问题。

　　卡位托块的位置经过多次调整，最终设置在距离底座上表面110mm的高度位置，这个高度刚好对应凿子刃部与柄部的过渡台阶位置，放置时凿子的台阶面自然搭在托块上表面，不需要额外的锁紧结构即可实现工具的稳定承托，取放时只需要沿垂直方向抬起或放下凿子即可，操作逻辑符合一线作业人员的使用习惯。考虑到木工车间的环境特性，架体的所有外露木质表面都做了打磨封油处理，可以抵御车间内常见的木屑粉尘、少量水渍的侵蚀，长期使用不会出现木材受潮变形、卡位槽尺寸变化的问题，接屑槽的内边角做了圆弧过渡处理，不存在清洁死角，日常用毛刷即可快速清理槽内积攒的杂物。
