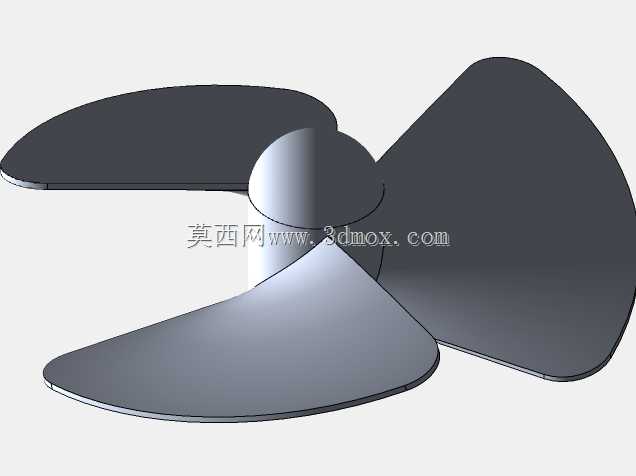

三叶曲面螺旋推进桨结构设计

　　在流体输送与动力推进场景中，这类三叶曲面螺旋桨是核心的动力转换部件，日常接触的小型船舶舷外机、低速搅拌设备、工业通风系统、小型水下推进装置中都能见到同结构部件的应用，其核心作用是将转轴输入的旋转扭矩转化为流体方向的轴向推力，或是在搅拌场景下带动流体形成定向循环流场。

　　从结构设计逻辑来看，这款桨叶采用了等强度变截面曲面构型，三个叶片沿中心轮毂周向120度均匀分布，这种布局的核心考量是平衡旋转过程中的离心力载荷，避免动不平衡带来的轴系振动——很多新手设计螺旋桨时容易忽略周向分布的角度公差，实际装配后哪怕偏差超过2度，在每分钟上千转的工况下就会产生明显的径向跳动，长期运行会加速连接轴承的磨损，甚至导致轴封渗漏。叶片的曲面从轮毂根部到叶梢是连续渐变的，根部截面厚度更大，因为旋转时根部承受的弯曲力矩最高，需要足够的截面模量来抵抗流体冲击带来的形变，越靠近叶梢厚度越薄，一方面是降低旋转时的流体阻力，减少无用的功率损耗，另一方面叶梢的薄边结构可以打散流体边界层，降低叶梢涡旋带来的能量损失，提升整体推进或搅拌的效率。

　　中心轮毂部分采用了带中心安装孔的圆柱凸台结构，安装孔的尺寸是匹配标准输出轴径设计的，孔壁预留了键槽位置，实际装配时可以通过平键传递扭矩，避免桨叶与转轴之间出现相对滑动；轮毂的外圆做了圆弧过渡，和三个叶片的根部顺滑衔接，这个过渡圆角的设计非常关键，如果直角连接的话，应力集中系数会达到2.5以上，在长期交变载荷下很容易在叶片根部萌生疲劳裂纹，做R5以上的圆角过渡后，应力集中系数可以降到1.3以内，大幅提升部件的疲劳寿命。轮毂的轴向长度也经过了匹配设计，既要保证和输出轴有足够的配合接触面积，避免装配后出现偏摆，又不会过长增加不必要的转动惯量，影响设备的启停响应速度。

　　从安装边界来看，这款螺旋桨的最大回转直径是适配中小功率动力端设计的，安装时需要保证叶梢与外部流道壁面或者护罩内壁保留至少5%回转直径的间隙，间隙过小会导致叶梢剐蹭壁面，间隙过大则会在叶梢与壁面之间形成回流漩涡，降低效率。叶片的安装角是经过流体仿真优化的固定角度，不需要额外调整角度，适配定速运行的工况，如果是需要变速调节的场景，同结构下可以调整叶根的安装角范围，但固定角的结构可靠性更高，没有额外的调节铰接间隙，更适合长时间连续运行的工况。

　　实际应用中，这类螺旋桨如果用于船舶推进，通常会配套导流罩使用，收拢进流的流体提升推进效率；如果用于搅拌场景，安装时需要保证桨叶距离搅拌桶底部有1/3桶径的距离，避免底部沉积的物料无法被带动循环；如果用于通风系统，叶片的曲面曲率会做相应调整，适配空气这种低粘度流体的流动特性，降低风噪。设计过程中还需要做动平衡校正，三个叶片的质量差控制在0.5g以内，保证高速旋转时的稳定性，减少运行噪音。叶片的边缘做了倒钝处理，没有尖锐的棱边，既避免装配时划伤操作人员，也能减少流体在棱边处的分离现象，降低运行时的紊流噪音。
