波登管压力表测压结构三维设计

在工业现场的压力检测环节，波登管压力表是应用覆盖范围极广的机械式测压仪表，从液压站的油路压力监测、气动系统的气压校验，到化工管路的介质压力巡检，都能见到这类仪表的身影。不同于电子式压力传感器需要供电与信号转换模块，纯机械结构的波登管压力表依靠弹性元件的形变传递压力信号，抗干扰能力强，在强电磁、高湿度的复杂工业工况下依旧能保持稳定的测压表现，是设备运维、管路安装场景中不可或缺的基础检测构件。

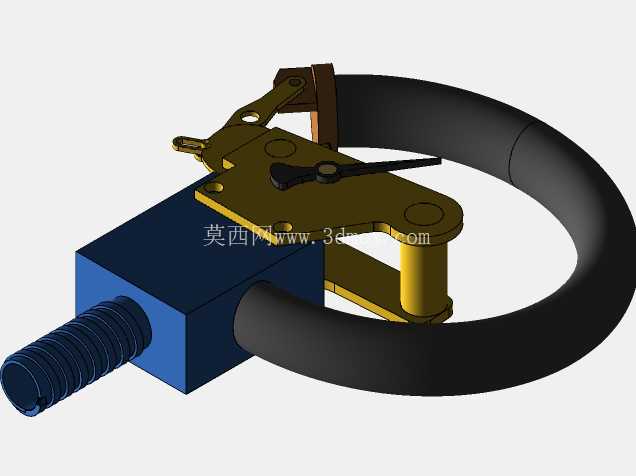

这套三维结构完整还原了波登管压力表的核心传动与感应逻辑，设计过程中优先考虑了测压精度的传递稳定性：核心感应元件为C型空心波登管，其固定端与带外螺纹的进气接头连通，待测压力介质从螺纹端进入管腔后，弧形的波登管会在内外压差作用下产生弹性形变，自由端向外舒展产生位移，这个位移量与管内压力呈近似线性的对应关系，是整个仪表的信号来源。设计时特意将波登管的截面做了扁圆形处理，相比圆形截面管，扁圆截面在受压时的形变更为均匀，线性区间更宽，能有效降低低压力段的测量迟滞，同时管体的曲率半径经过反复校核，保证满量程形变时管体应力处于材料弹性极限范围内，避免长期使用出现塑性形变导致精度漂移。

位移传递部分采用了扇形齿轮与中心齿轮啮合的放大结构，波登管自由端的位移通过连杆传递到扇形齿轮的摆臂上，将微小的直线位移转化为扇形齿轮的角度摆动，再通过齿轮副的传动比放大，带动中心轴上的指针转动，最终在刻度盘上指示出对应的压力数值。建模过程中对齿轮啮合的侧隙做了合理预留，既保证传动过程无卡滞，又避免侧隙过大导致指针回程误差超标，同时在中心轴位置预留了游丝安装位，通过游丝的预紧力消除齿轮啮合间隙带来的空程误差，保证升压、降压过程中指针示值的一致性。

安装边界方面，前端的外螺纹接头采用了工业通用的管螺纹规格，适配绝大多数工业管路的测压接口，无需额外加工转换接头即可直接安装；整体结构的径向尺寸控制在常规压力表的标准安装范围内，可直接适配现有仪表盘的开孔尺寸，替换同规格老旧仪表时无需改动安装面板。结构上没有冗余的装饰性构件，所有零件均服务于压力检测与信号传递功能：接头部分采用方块式结构，方便安装时用扳手夹持拧紧，避免拧紧过程中管体部分承受额外扭矩；波登管与接头、连杆的连接位置均做了应力分散处理，避免长期受压形变时连接位置出现应力集中断裂。

从结构设计的合理性来看，这套模型完整复现了机械式压力表的核心工作逻辑，没有做过度的简化省略，每个传动构件的装配关系、运动行程都符合实际产品的运行状态，既可以作为机械原理教学的演示模型，帮助初学者理解弹性式压力检测的位移传递过程，也可以作为设备配套仪表选型时的结构参考，核对安装尺寸、传动结构是否适配现场工况需求。在建模过程中，所有运动部件的配合间隙都按照实际加工公差做了预留，比如连杆与摆臂的铰接间隙、齿轮副的啮合间隙，都符合常规机械加工的精度要求，不会出现虚拟装配中过盈卡死、间隙过大松旷的问题，还原了真实产品的装配状态。
