深沟球滚动轴承三维结构设计

　　在各类旋转传动机构中，这类深沟球结构的滚动轴承是应用覆盖范围最广的支撑部件，从民用家电的电机转轴、小型输送线的辊筒支撑，到工业机床的主轴端定位、精密检测仪器的旋转轴系，几乎所有存在连续回转运动的机械结构里，都能见到它的身影。它的核心作用是承接轴系运转过程中产生的径向载荷，同时可承受一定比例的双向轴向载荷，通过滚动体的滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转过程中的摩擦阻力，减少运转过程中的温升与零件磨损，有效延长整套传动机构的服役寿命。

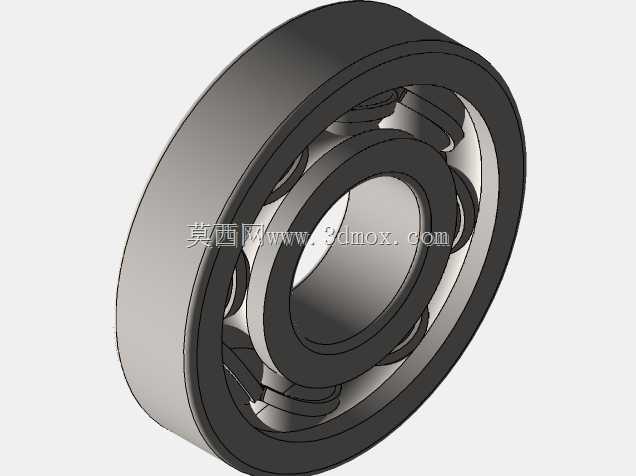

　　从结构设计逻辑来看，这套模型完整还原了深沟球轴承的四大核心组成部分：内圈、外圈、滚动钢球、保持架。内圈通常与转轴采用过盈配合随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时接触应力分布均匀，避免局部应力集中造成的早期点蚀失效；外圈一般与轴承座、设备壳体的安装孔采用过渡或间隙配合，多数工况下外圈保持固定，部分特殊传动结构中也会设计为外圈随动、内圈固定的形式，其内侧的滚道参数与内圈滚道完全匹配，共同构成钢球的滚动运行轨道。滚动钢球作为承载核心元件，均匀分布在内外圈滚道之间，钢球的直径公差、圆度误差直接决定轴承的运转精度与承载能力，设计时需要根据额定动载荷、静载荷的计算值匹配对应直径与数量的钢球，保证在额定工况下钢球的接触应力在材料许用范围内。保持架的作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确运行，在轴承加注润滑脂后，保持架还可以起到一定的储脂作用，维持滚道与钢球接触区域的润滑状态，减少干摩擦风险。

　　在安装边界的设计考量上，这类轴承的轴向定位通常依靠轴肩与轴承座孔的挡肩实现，建模过程中严格还原了内圈的倒角尺寸、外圈的安装引导倒角，保证实际装配时轴承可以顺畅压入安装位，不会出现卡滞、划伤配合面的问题。轴承的宽度、内外径尺寸完全符合通用深沟球轴承的尺寸系列标准，可直接适配对应规格的轴承座、轴端挡圈、密封件等标准配套零件，不需要额外做安装位的定制修改。设计过程中对滚道的曲率系数、钢球与滚道的接触角做了合理匹配，常规工况下接触角为0度，当承受轴向载荷时接触角会自适应增大，保证轴向承载能力的稳定发挥。同时模型还原了轴承的密封安装槽结构，可根据使用场景适配接触式橡胶密封或者非接触式铁盖密封，满足粉尘环境、潮湿环境、高速运转等不同工况的密封需求，避免外界杂质进入滚道破坏润滑状态，也防止内部润滑脂泄漏污染周边零部件。

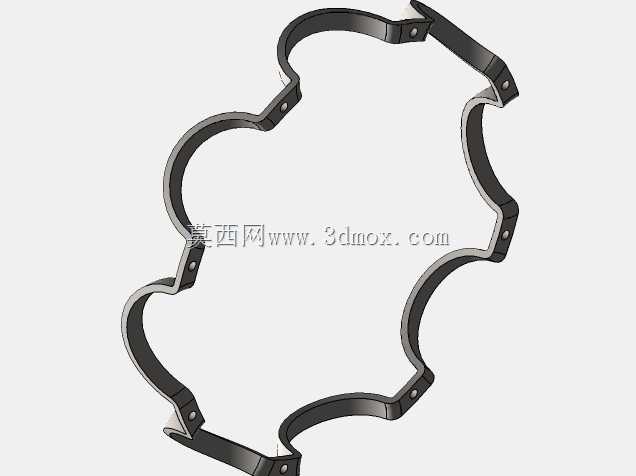

　　在实际选型应用中，这类轴承的极限转速受润滑方式、载荷大小、安装精度的影响，采用脂润滑时的极限转速略低于油润滑，当轴系存在一定的同轴度误差时，这类轴承也具备微量的调心性能，可以补偿小角度的安装偏差，避免轴系卡滞。建模过程中对各个零件的配合间隙做了符合实际工况的还原，钢球与滚道之间保留了合理的工作游隙，既不会因为游隙过大造成运转时的振动与噪音，也不会因为游隙过小导致运转温升过高出现抱轴故障。保持架采用浪形冲压结构的设计形态，重量轻、占用空间小，适合高速运转场景，钢球兜孔的间隙设计合理，不会对钢球的正常滚动造成卡阻。整套模型的结构细节完全贴合实际量产轴承的加工工艺，内圈与外圈的加工退刀槽、倒角、滚道的磨削越程槽都做了准确还原，可直接用于教学演示、设备装配模拟、轴系干涉检查等场景，也可作为非标设备设计时的标准件调用，辅助工程师完成整套设备的结构布局与安装校验。
