卧式带操作平台工业压力容器结构设计

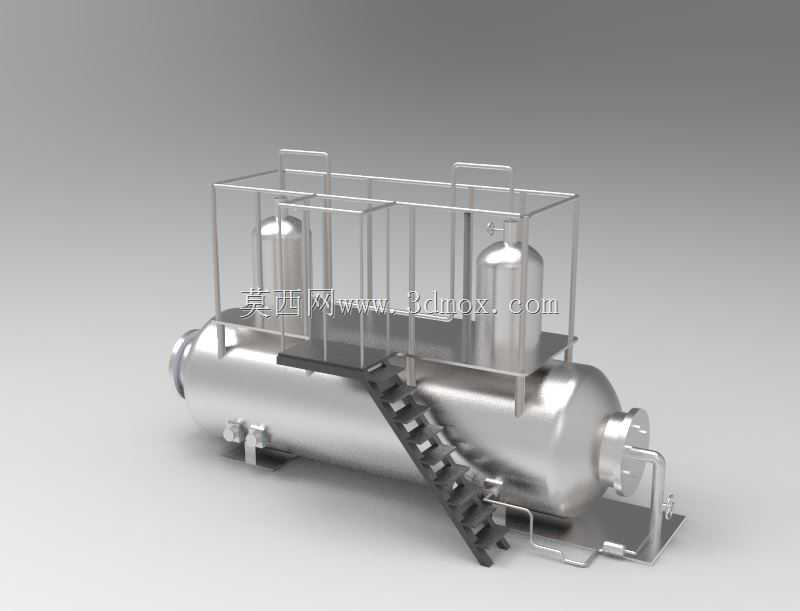

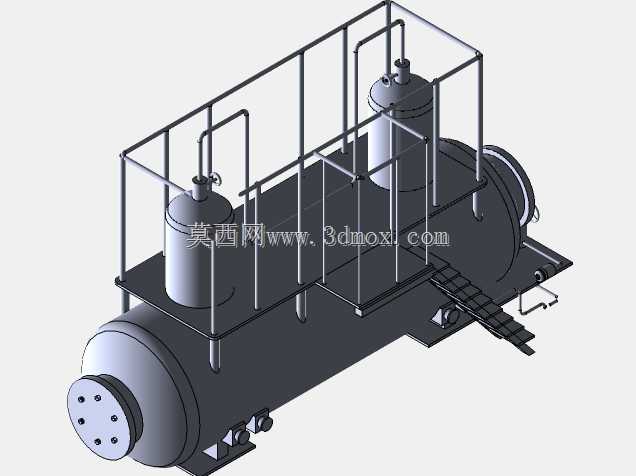

　　在化工、油气处理、食品灭菌、制药提纯等多个工业生产场景中，承压类容器是核心工艺环节的关键载体，这类设备需要同时满足介质存储、反应缓冲、气液分离等不同工艺需求，设计过程中需要兼顾承压稳定性、操作可达性、安装适配性等多重要求。本次呈现的卧式压力容器结构，采用横置主罐体搭配顶部立式副罐的组合构型，区别于常规单筒体卧式容器，这种结构可在有限占地空间内拓展气液分离或介质缓冲的容积，适配厂区内紧凑的设备布置需求。主罐体两端采用标准椭圆封头结构，相比平盖封头可有效降低承压状态下的应力集中系数，减少筒体端部的壁厚冗余，在满足同等承压等级的前提下控制设备整体自重。罐体顶部设置的一体化操作平台采用型钢焊接框架结构，平台周边设置1.2米高的安全防护栏杆，

　　栏杆间距符合工业操作平台安全规范要求，可避免巡检或操作过程中人员坠落风险；平台与地面之间设置倾斜式钢爬梯，爬梯踏步采用防滑花纹钢板弯折成型，爬梯与主罐体支座采用焊接连接，无需额外设置独立基础，减少现场安装的土建工作量。主罐体底部采用鞍式支座结构，两个支座沿罐体轴向对称布置，其中一个支座设置为滑动式结构，可适配设备运行过程中因温度变化产生的轴向热胀冷缩位移，避免支座与基础连接部位产生额外的结构应力。罐体端部设置的工艺接管采用法兰连接形式，接管的伸出长度、法兰公称压力等级均匹配常规工业管道安装要求，可直接对接现场工艺管线，无需二次改装。顶部两个立式副罐分别承担不同工艺功能，其中一个可作为气液分离的沉降腔，另一个可作为安全附件的安装腔，

　　用于布置压力表、安全阀、液位计等监测与安全泄放部件，副罐与主罐体之间采用无缝焊接连接，焊缝位置做圆滑过渡处理，减少应力集中点。设计过程中，操作平台的高度设置充分考虑了顶部阀门、附件的操作便利性，平台面距离顶部阀门手轮的高度控制在1.2米至1.5米之间，操作人员站立在平台上无需踮脚或弯腰即可完成阀门启闭、仪表读数等常规操作。爬梯的倾斜角度设置为45度，兼顾攀爬舒适度与占地空间控制，爬梯两侧设置扶手，扶手高度符合人体工程学要求。设备整体的安装边界需要考虑主罐体的长度、直径，以及爬梯、平台外伸的额外尺寸，在做厂区设备布置时，需要在罐体两端预留足够的管线安装与检修空间，在爬梯侧预留人员通行与操作的通道宽度，

　　同时需要核对鞍式支座的安装孔位间距，匹配现场预埋基础的螺栓位置。这类卧式带操作平台的压力容器，相比立式容器具有更低的设备重心，运行过程中稳定性更好，对基础的承重载荷要求更低，适合布置在厂房一层或室外装置区，可应用于蒸汽缓冲、冷凝水回收、化工中间介质存储、油气两相分离等多个工艺场景。结构设计中所有外露的金属构件均考虑了防腐处理的预留厚度，焊接接头的坡口形式符合承压设备焊接规范，平台与罐体连接的部位均设置了加强筋板，避免长期载荷作用下连接部位产生变形。罐体侧面设置的人孔结构，可满足设备定期检修、内部清理的人员进出需求，人孔盖采用快开式结构，减少检修过程中的拆装工作量。
