剖视结构微型燃气轮机动力装置

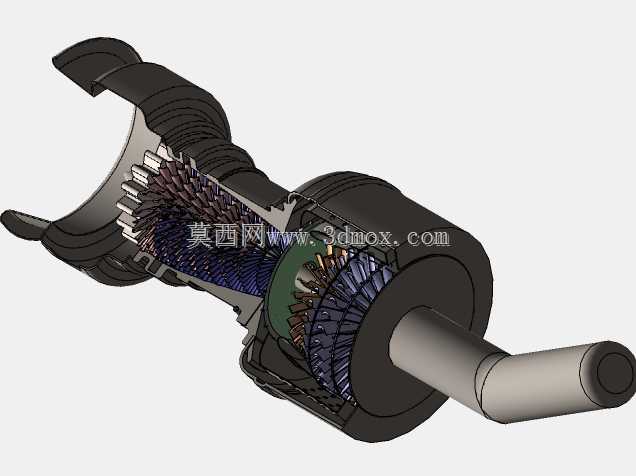

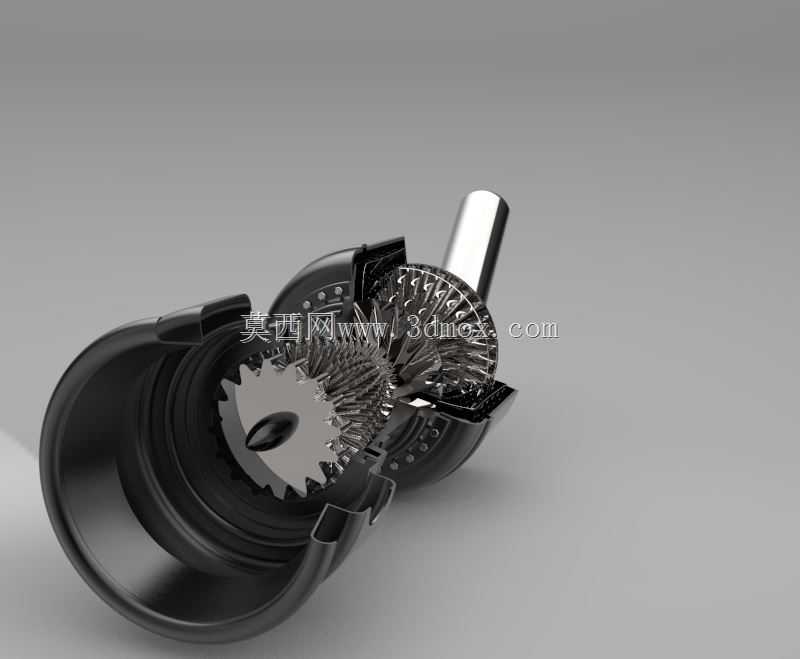

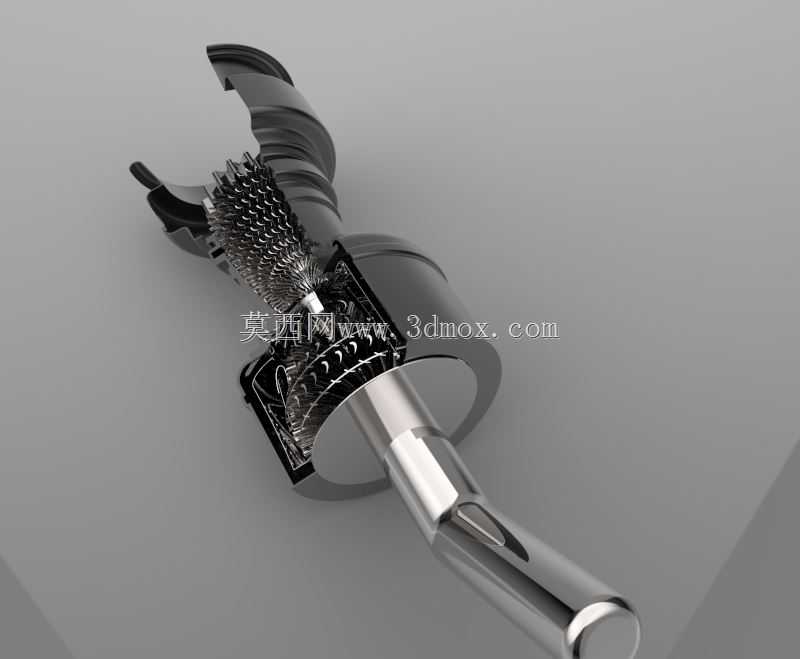

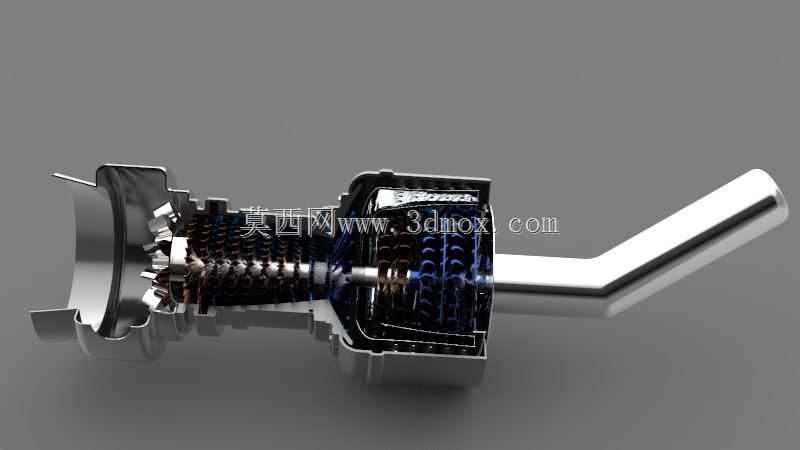

　　这套剖视展示的燃气轮机结构，常被用于分布式供能系统、小型移动动力单元、航空辅助动力单元以及教学演示场景中，区别于大型电站级燃气轮机，这类紧凑结构的机型更适配小功率输出需求，在野外作业供电、车载应急电源、小型船舶辅助动力等场景下，能凭借高能量密度的优势替代传统柴油发电机组，在同功率输出等级下，整机体积能缩小40%左右，运转过程中的振动水平也远低于往复式动力设备。从实际功能来看，该结构完整覆盖了燃气轮机的核心工作链路：前端进气道导入的空气经压气机叶轮逐级增压后，进入环形燃烧室与喷入的燃料充分混合燃烧，高温高压燃气随后导向涡轮段，推动涡轮叶轮高速旋转，一部分扭矩用于驱动前端压气机持续工作，剩余扭矩则通过输出轴向外传递，带动发电机、

　　泵体等负载运转，剖视结构清晰展现了压气机叶轮、燃烧室导流片、涡轮叶片、主轴支撑结构的相对位置关系，能直观看到气流在整机内部的流转路径。设计过程中首先要平衡的是气动效率与结构紧凑性的矛盾，压气机段采用的径向叶轮设计，能在较小的轴向尺寸下实现较高的压比，适合小流量工况下的增压需求，叶片的型线经过反复迭代，既要保证气流在叶轮通道内不发生明显分离，也要控制叶片厚度在可加工范围内，避免高速旋转下出现应力集中；燃烧室的环形布局能让燃烧过程更均匀，壁面设置的导流孔能引入冷空气形成气膜，降低燃烧室壁面的工作温度，避免长期高温下出现材料蠕变；涡轮段的叶片采用带冠结构，能减少叶顶间隙的漏气损失，提升涡轮的做功效率，

　　叶片内部的冷却通道设计（该模型中做了简化展示）能在高温燃气环境下控制叶片本体温度，适配长期连续运转的需求。从安装边界来看，这类微型燃气轮机的整机径向尺寸通常控制在300mm以内，轴向长度不超过400mm，输出轴端采用标准的键连接结构，能适配不同的负载连接需求，机匣上预留的安装法兰孔位符合通用动力设备的安装间距标准，不需要额外定制转接支架就能直接固定在标准机架上；进气端的接口尺寸匹配通用空气滤清器的安装规格，排气端的法兰能直接连接余热回收装置，在分布式供能场景下可以实现热电联产，进一步提升能源利用效率。结构设计中还充分考虑了维护便利性，机匣采用分段式螺栓连接结构，拆解时不需要移动整机安装基座，就能单独更换压气机段、

　　燃烧室段或者涡轮段的易损部件，主轴的支撑轴承布置在压气机侧与涡轮侧的两个支点上，轴承座采用独立的冷却腔设计，能引入压气机出口的增压空气对轴承进行冷却，避免高温传导导致轴承润滑脂失效。需要注意的是，这类微型燃气轮机的工作转速通常在每分钟数万转，因此转子组件的动平衡精度要求极高，设计中所有旋转部件的同轴度公差都控制在0.02mm以内，避免高速运转下出现异常振动；燃烧室的燃料喷嘴布置位置经过多轮流场仿真验证，能保证燃料在燃烧室内充分燃尽，避免未燃烧的燃料进入涡轮段造成叶片烧蚀。在三维建模过程中，所有叶片的型线都采用参数化绘制方式，能根据不同的功率需求快速调整叶片角度、叶轮直径等参数，衍生出不同功率等级的系列化产品，机匣的壁厚根据不同位置的承压需求做了差异化设计，压气机段与涡轮段的机匣壁厚略大于进气段与排气段，在保证结构强度的前提下尽可能控制整机重量。
