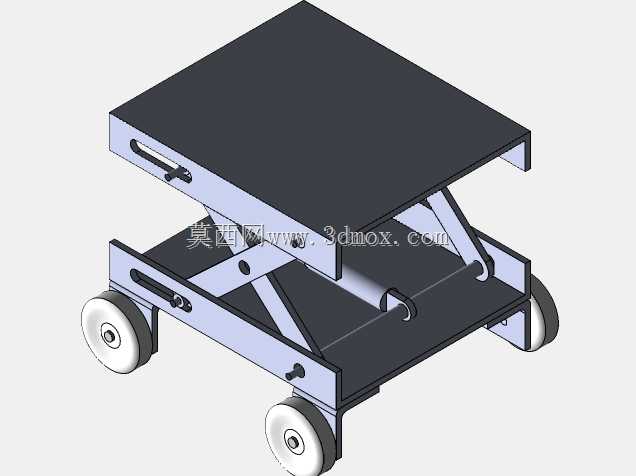

带移动脚轮的剪叉式液压升降作业平台

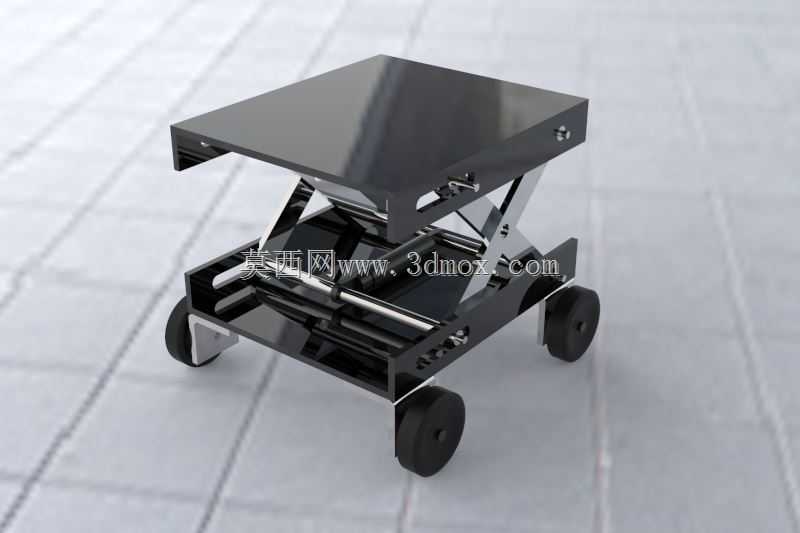

　　这款带移动脚轮的剪叉式升降作业平台，核心采用交叉剪臂作为力传导与行程放大结构，日常在车间工位间转运小型工装、调整装配作业高度、配合生产线做物料高度适配时，都能发挥稳定作用。区别于固定安装的升降台，底部配置的四个万向脚轮让设备可以灵活在不同作业区域间转移，不需要额外配置吊装转运设备，单人即可推动完成工位切换，适配多品种小批量的离散制造车间作业需求，在设备维保、轻型物料周转、工位高度适配场景下，不需要做地面预埋安装，到位后锁定脚轮即可投入使用，对车间地面改造要求极低。

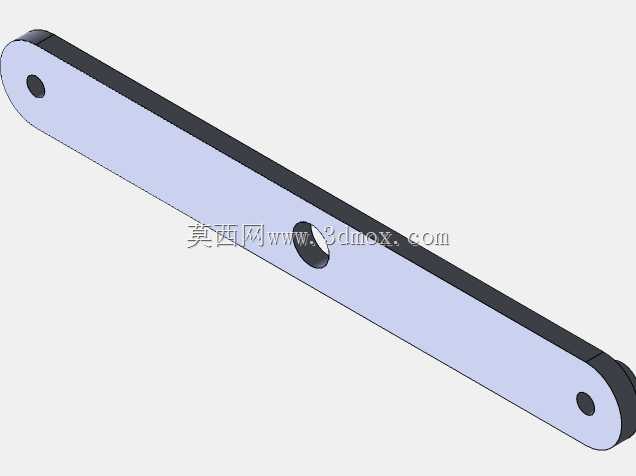

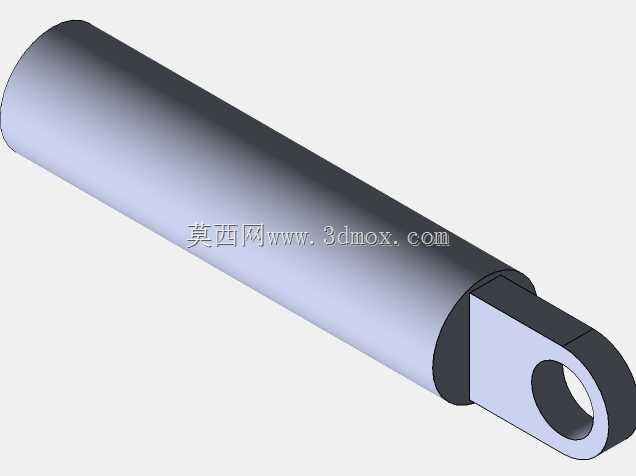

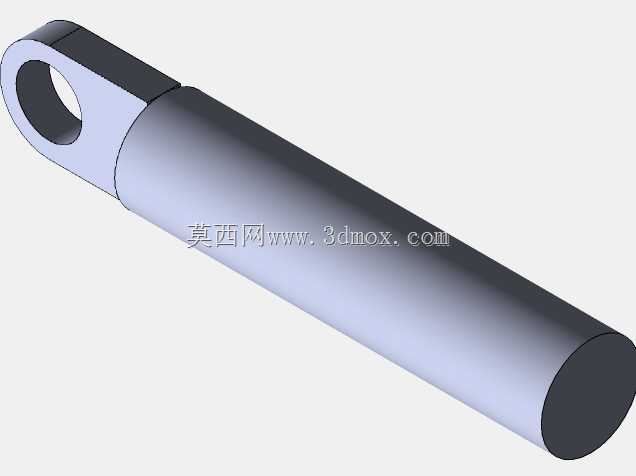

　　从结构设计逻辑来看，剪臂采用对称双组交叉布置的形式，每侧剪臂的铰接点都做了同轴度公差约束，避免升降过程中出现侧向卡滞，剪臂与底部车架、顶部承载平台的连接端，一端采用固定铰接支座，另一端采用带导向滑槽的滑动铰接结构，升降过程中滑动端沿滑槽做水平方向位移，将驱动部件的直线推力转化为平台的垂直升降行程，这种结构的优势在于升降过程中平台始终保持水平状态，不会出现倾斜偏移，承载面上放置的工件、工装不会因为升降动作产生滑移。驱动部分集成在底部车架的中间位置，采用横向布置的驱动组件，驱动力沿车架中轴线对称输出到两侧剪臂的滑动端，避免单侧受力导致的剪臂偏磨，整个驱动组件都隐藏在剪臂收拢后的内部空间里，不会突出到设备外部，既避免了车间作业时杂物磕碰驱动部件，也减少了设备整体的占地轮廓。

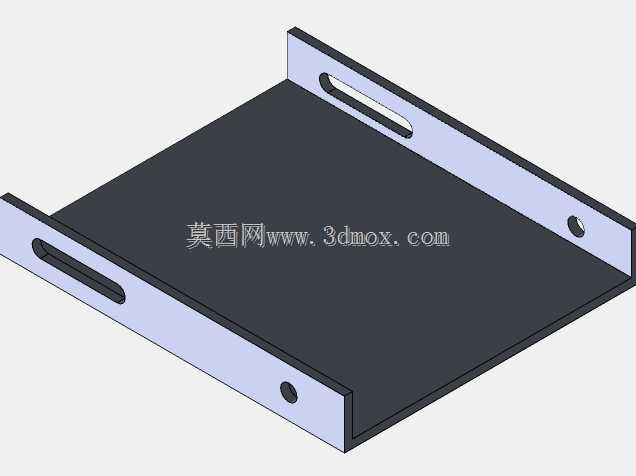

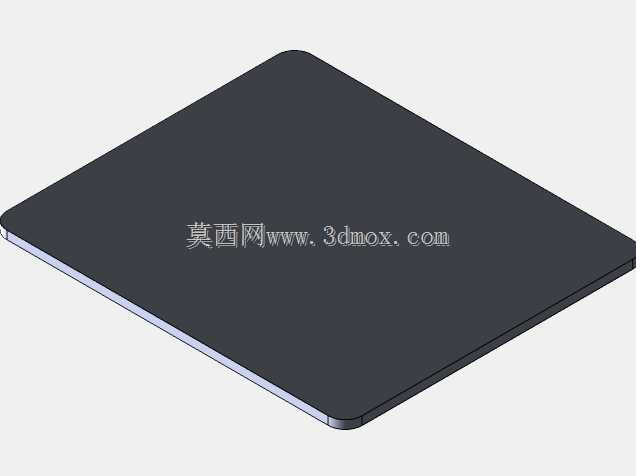

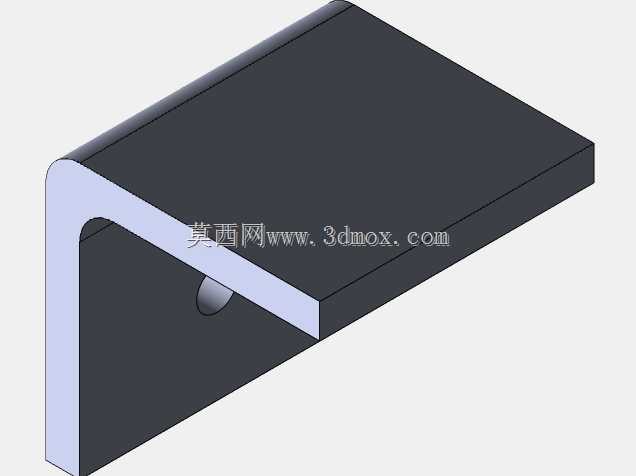

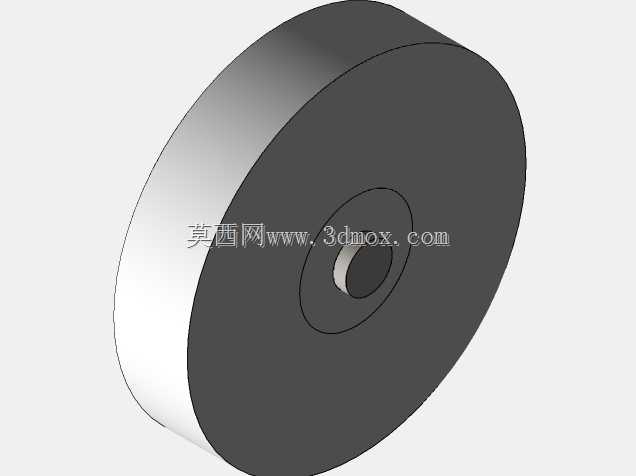

　　顶部承载平台采用整块平板式结构，边缘做了折弯加强处理，平台下方与剪臂连接的位置设置了加强筋，避免重载时平台出现中部下凹变形，平台表面没有额外设置突出的固定结构，可以根据实际使用需求加装工装夹具、物料围栏或者防滑垫，适配不同的作业场景。底部车架采用框架式焊接结构，脚轮安装在车架的四个角点位置，轮架采用加厚钢板焊接，确保移动和承载时的结构强度，脚轮配置了刹车锁定结构，作业时踩下刹车即可锁定轮体转动与转向，避免平台受水平力时出现移位。

　　从安装边界与尺寸适配角度来看，设备处于最低收拢状态时整体高度较低，可以推入常规的工作台下方、设备间隙处存放，不会占用过多的车间通道空间；升到最高作业位置时，剪臂完全展开，交叉结构的锁止特性可以让平台保持稳定的承载能力，不会因为升高出现结构晃动。设计过程中对剪臂的铰接点位置做了反复优化，既保证了最大升降行程满足常规作业的高度需求，也控制了收拢状态下的整体高度，同时对每个铰接点的受力做了校核，确保在额定承载下，铰接销轴的剪切应力、剪臂的弯曲应力都在材料许用应力范围内，长期使用不会出现结构变形。

　　在实际使用场景中，这类小型移动升降平台可以配合装配线做工件的高度调整，比如装配小型设备时，将工件升到适合工人操作的高度，减少工人弯腰作业的疲劳；也可以在仓库内做轻型物料的分层取放，替代固定的登高梯，移动灵活且作业面更大；在设备维保作业时，可以用来承托拆卸下来的部件，调整到合适的高度方便维修操作，不需要人工抬举重物，降低作业安全风险。整个设备的结构没有冗余设计，所有部件都围绕升降承载、灵活移动两个核心功能布置，外露的结构件都做了圆角处理，避免作业时剐蹭操作人员，驱动部件的传动位置都设置了防护结构，防止杂物卷入传动间隙造成设备故障。
