教学用望远镜结构拆解三维设计作品

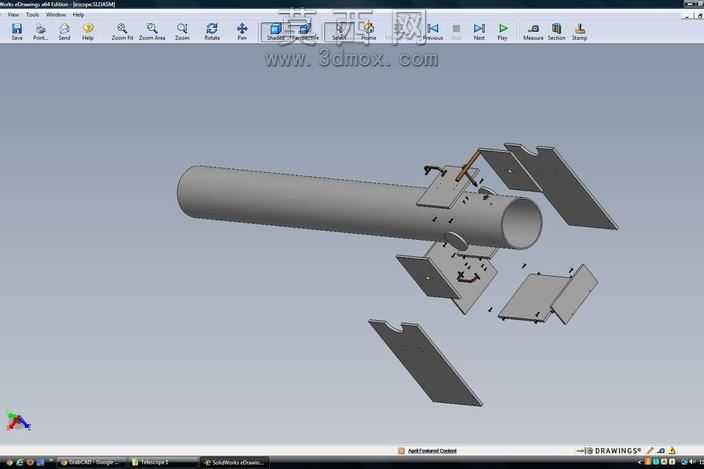

本作品为面向中高级学习者打造的教学用途望远镜三维模型，采用主流三维机械设计软件完成全流程建模，以爆炸视图的呈现形式清晰展现望远镜各组成部件的装配关系与结构逻辑。建模过程中，首先针对望远镜的核心镜筒主体进行参数化构建，精准还原筒身的圆柱曲面特征、端口的配合卡位结构，保证镜筒作为核心承载部件的尺寸精度与结构合理性。针对镜身配套的各类安装板件、夹持构件、定位片等附属零件，逐一绘制草图后通过拉伸、切除、倒角等基础特征命令完成实体构建，对每个零件上的安装孔位、卡槽缺口、定位凸台等细节结构都做了精准还原，确保各零件之间能够实现精准的装配配合，符合实际机械装配的公差逻辑。在材质与外观表现上，模型统一采用哑光金属质感的外观设置，清晰区分不同零件的轮廓边界，爆炸视图下各零件沿装配轴线方向有序排布，通过装配引导线清晰标注各部件的安装位置与装配顺序，让学习者能够直观理解望远镜从零散零件到完整成品的装配流程。设计思路上完全围绕教学演示需求展开，没有添加冗余的外观装饰结构，重点突出望远镜的机械连接结构、零件配合关系，摒弃了复杂的光学内部镜片等非机械结构内容，聚焦机械装配逻辑的展示，能够帮助中高级三维建模学习者掌握管状类产品的装配建模方法、爆炸视图的制作规范，理解精密机械产品中板件与筒身的配合定位逻辑，适合作为机械装配教学、三维建模进阶练习的参考案例，学习者可以通过拆解该模型的建模步骤，掌握参数化建模中特征复用、装配约束添加、工程视图导出的相关技巧，同时理解小型光学仪器的机械结构设计思路。
