平板牵引拖车底盘框架结构三维模型

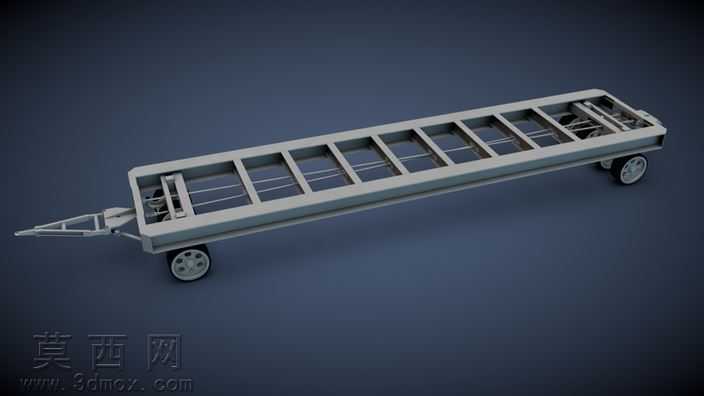

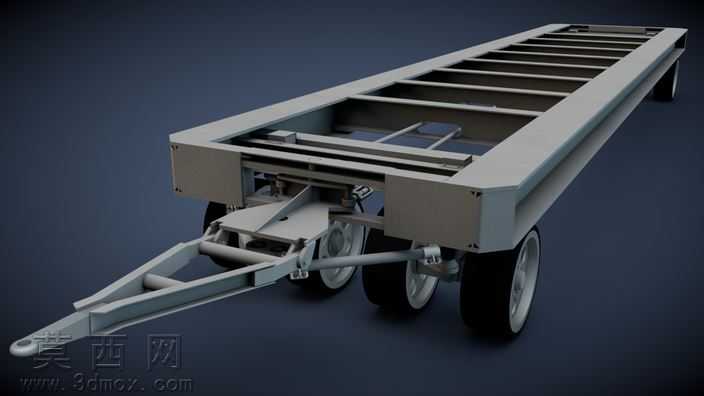

本模型为平板牵引拖车的底盘框架结构三维建模成果，完整还原了平板拖车核心承载与行走部分的结构细节，建模过程严格遵循拖车类运输设备的实际设计逻辑，对各部件的装配关系、尺寸比例进行了精准还原。模型主体采用框架式承载结构设计，以高强度矩形型钢作为主纵梁与横梁的基础型材，通过等间距排布的横向承载梁连接两侧主纵梁，形成稳定的网格状承载平面，该结构可在保证整体承载强度的前提下有效降低底盘自重，兼顾结构刚性与轻量化需求。建模过程中对型钢的拼接位置、焊接节点的结构形式进行了细致还原，清晰呈现了框架各部件的连接逻辑，可直观观察到底盘的受力传递路径。在牵引连接部分，模型完整构建了三角式牵引架结构，牵引架前端设置有标准牵引连接接口，架体与主框架前端通过铰接结构实现连接，同时还原了牵引部位的转向联动结构，可清晰展示拖车转向过程中牵引架与行走轮组的联动关系，该结构设计可保证拖车在牵引行驶过程中具备灵活的转向能力，适配多种牵引设备的连接需求。行走轮组部分采用双轴四轮布局，每侧设置两组行走轮，轮组通过悬挂连接结构与底盘主框架相连，建模过程中还原了轮轴、轮毂、轮胎以及轮组安装支架的完整结构，轮胎部分采用橡胶材质的视觉表现，轮毂采用金属质感渲染，清晰区分不同部件的材质属性。整体模型采用写实风格渲染，金属框架部分赋予哑光钢材材质，表面呈现出工业金属的细腻质感，轮胎部分采用深色橡胶材质表现，通过光影效果突出各部件的结构轮廓与空间位置关系。该模型完整呈现了平板拖车底盘的核心结构设计，可用于拖车类运输设备的结构教学、设计参考以及方案展示，能够帮助使用者清晰理解框架式拖车底盘的承载原理、牵引转向逻辑以及行走系统的布局方式，为相关运输设备的设计优化、结构改进提供直观的三维参考依据。
