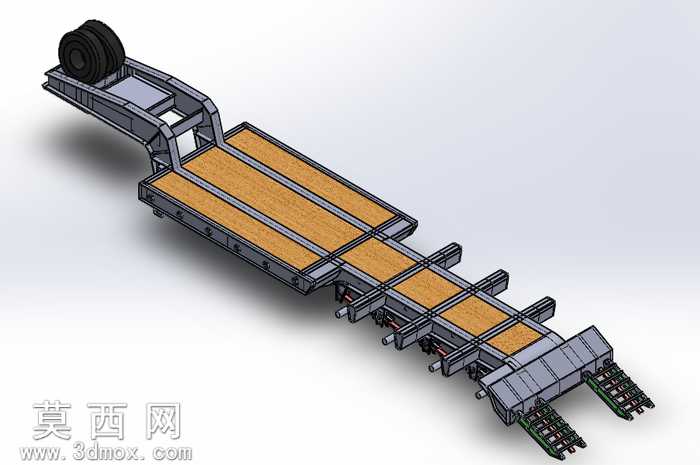

低床运输拖车三维结构设计模型

本模型为低床运输拖车的完整三维结构设计，采用专业三维建模软件完成全参数化构建，整体建模过程严格遵循专用挂车的实际设计规范，完整还原了低床拖车的所有功能结构与装配关系。模型搭建过程中，首先完成整车承载主框架的结构绘制，采用高强度纵梁搭配分段式横梁的布局，保证重载工况下的结构强度，低床段的下沉式结构设计，有效降低了载货平台的离地高度，满足超高设备、重型工程机械的运输需求，解决了常规挂车运输超高物件的限高痛点。模型对承载平台的结构做了精细化还原，平台表面设置了防滑承载面板，面板采用仿木纹的防滑材质渲染，既还原了实车的木质承载铺面的视觉效果，也体现了承载面的防滑属性，平台边缘设置了标准的捆绑挂点结构，方便运输过程中对货物进行绑扎固定。在车辆前后段结构设计上，前端设置了与牵引车连接的牵引结构，同时预留了备胎安装位，还原了实车备胎挂载的布局；后端设置了可折叠收放的爬梯结构，爬梯采用多段铰接设计，展开后可供工程机械自行驶上载货平台，收起后不影响车辆行驶通过性，爬梯的铰接、锁止结构都做了完整的建模还原，可直观展示其动作原理。行走系统部分，模型还原了多轴重载悬挂的布局结构，匹配重载型车轴与轮胎结构，保证整车的重载承载能力，所有轮组的安装位置、悬挂连接结构都按照实车参数进行比例还原。渲染阶段采用工业级白模渲染风格，金属结构件赋予哑光金属灰材质，清晰区分不同功能部件的材质属性，铰接活动部件、承载部件、连接部件的结构边界清晰，可直观展示整车的装配逻辑。整个模型的设计思路围绕低床拖车的实际使用场景展开，兼顾重载承载能力、装卸便利性与行驶通过性，所有结构都经过合理性校验，无干涉错配问题，可用于专用车结构教学、改装设计参考、运输方案演示等场景，完整呈现了低床类专用运输挂车的典型结构特征。
