32kv电力子站桁架支撑结构设计

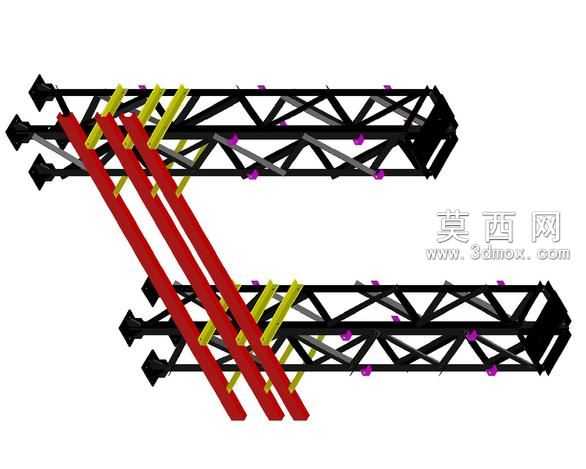

本作品为32kv电压等级配套的子站桁架支撑结构三维建模成果，建模过程严格遵循电力设施结构设计规范，依托AutoCAD平台完成全参数化三维构建，完整还原了桁架结构的空间受力形态与装配逻辑。建模阶段首先梳理桁架的空间受力体系，将整体结构拆解为主弦杆、斜腹杆、连接节点、斜向支撑构件四个核心模块，主弦杆采用等截面型材的拉伸特征完成建模，精准还原型材的截面尺寸与长度参数，保证上下两层平行桁架的同轴度与平行度误差控制在设计允许范围内。斜腹杆按照桁架受力的三角稳定原理排布，通过三维空间定位确定每根腹杆的端点坐标，采用扫掠特征完成杆件建模，同时在腹杆与主弦杆的交接位置预留焊接装配余量，还原实际生产中的工艺细节。斜向支撑构件采用醒目的红色材质区分，建模时严格控制支撑构件的倾斜角度与安装位置，保证支撑构件与上下两层桁架的连接节点完全对齐，还原结构的斜向受力传导路径；节点位置的紫色标识构件为连接紧固件，建模时还原了紧固件的外形尺寸与装配位置，清晰展示结构的装配逻辑。材质渲染阶段，主桁架杆件采用哑光黑色金属材质，还原钢结构型材的表面质感，斜向支撑采用高饱和度红色哑光漆材质，黄色杆件采用警示黄漆材质，通过材质色彩区分不同功能的构件，既符合电力设施的安全色规范，也让整体结构的层级关系一目了然。结构设计层面，整体采用双层平行桁架搭配多组斜向支撑的布局，通过三角稳定结构提升整体的抗扭、抗弯性能，可满足32kv电压等级子站的户外架设受力需求，所有构件的连接节点均做了贴合实际工艺的处理，无干涉错位问题，模型可直接用于结构受力校核、施工交底以及生产加工参考，完整呈现了电力桁架类结构从参数化建模到材质渲染、结构合理性验证的全流程设计思路。
