储罐内置螺旋导流结构三维设计方案

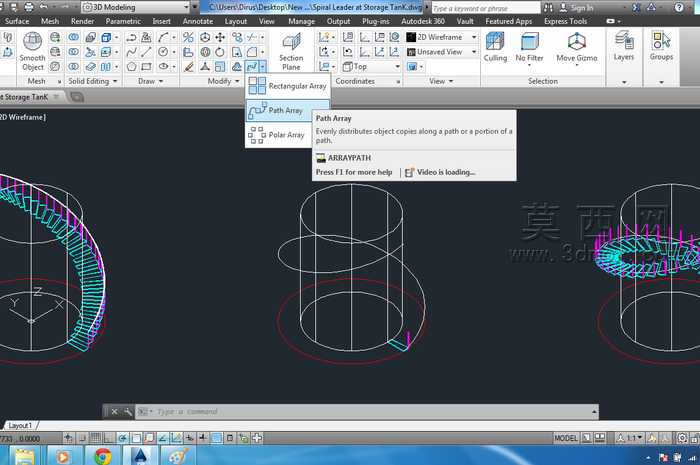

本作品为储罐内置螺旋导流构件的三维建模设计成果，建模过程依托三维设计环境完成，核心围绕螺旋构件与立式圆柱储罐的适配性展开设计。首先完成立式储罐主体的基础建模，通过圆柱实体指令构建等径直筒罐体轮廓，明确罐体的内径、高度基准参数，为内部螺旋构件的布设提供准确的空间边界。螺旋构件的设计核心在于空间螺旋引导线的精准绘制，结合罐体内部流体导流的功能需求，设定匹配的螺旋升角、螺距参数，确保螺旋线完全贴合罐体内壁的布设轨迹，避免构件与罐体壁面出现干涉问题。建模过程中重点运用路径阵列功能完成螺旋叶片的排布，先绘制单个叶片的截面轮廓，将其定位到螺旋路径的起始位置，通过路径阵列参数设置，让叶片截面沿螺旋引导线均匀分布，自动适配路径的曲率与角度变化，保证每一段叶片的角度、间距保持一致，形成连续顺滑的螺旋导流面。在结构细节处理上，对螺旋构件与罐壁的连接位置做了贴合处理，调整叶片边缘的轮廓弧度，使其与圆柱罐壁的曲面完全贴合，减少安装间隙；同时对叶片的厚度做统一参数化设置，兼顾结构强度与流体通过的空间需求。建模全程采用线框显示模式校验结构精度，通过多视角切换检查螺旋线的顺滑度、阵列后叶片的排布均匀度，排查不同高度位置的构件是否存在错位、重叠问题，确保整体结构的几何精度符合工业设计要求。材质设定上，罐体主体采用普通碳钢材质参数，螺旋导流构件采用适配流体接触的耐腐蚀钢材参数，通过不同的线框色彩区分两个构件，方便在设计阶段快速识别结构组成。整个设计思路围绕储罐内部流体导流的实际功能出发，螺旋结构的布设能够引导进入储罐的流体沿螺旋路径平缓流动，减少流体对罐壁的直接冲击，同时优化罐内流体的混合或沉降效果，建模过程中所有参数均支持后续调整，可根据不同规格的储罐尺寸快速修改螺旋直径、螺距、叶片宽度等参数，快速生成适配不同工况的螺旋导流结构模型，为后续的结构仿真、工程出图提供准确的三维模型基础。
