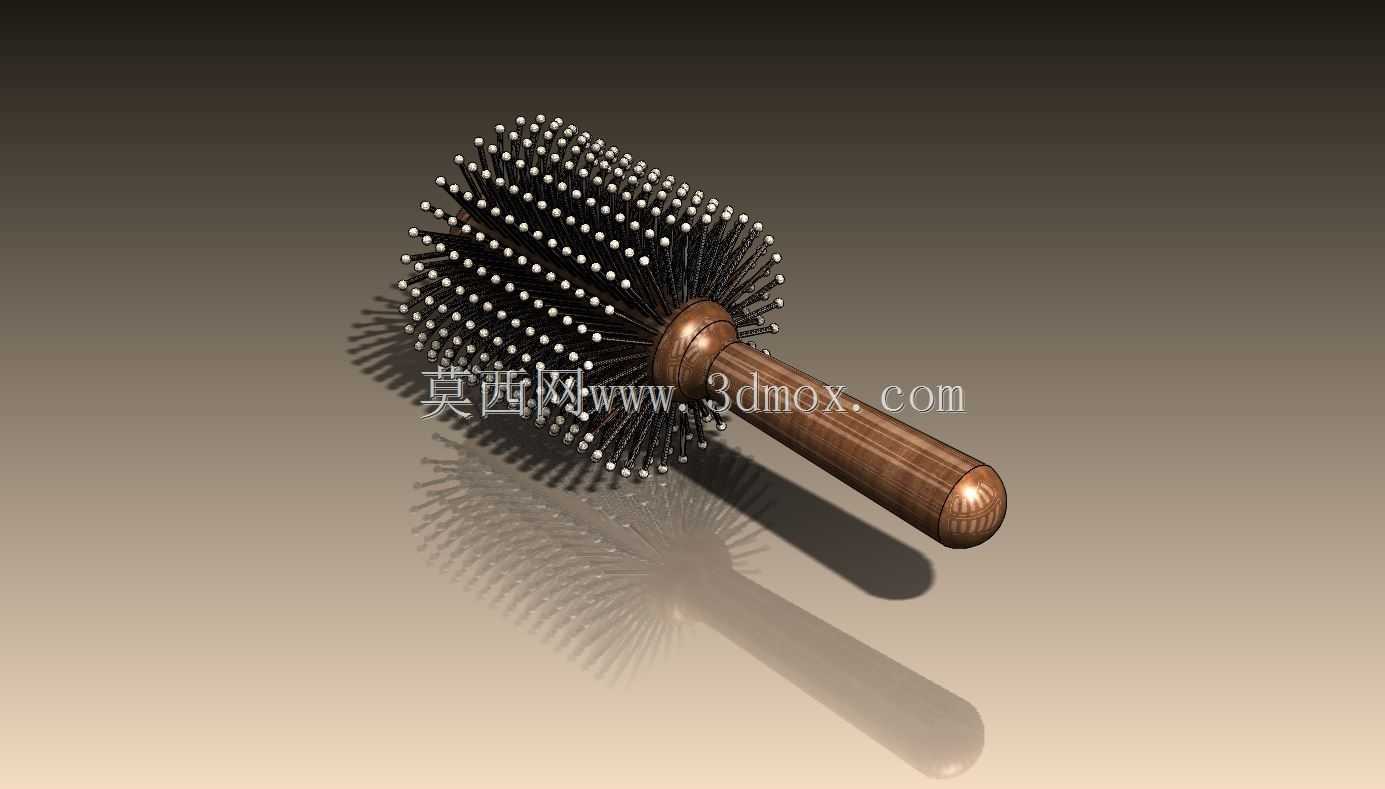

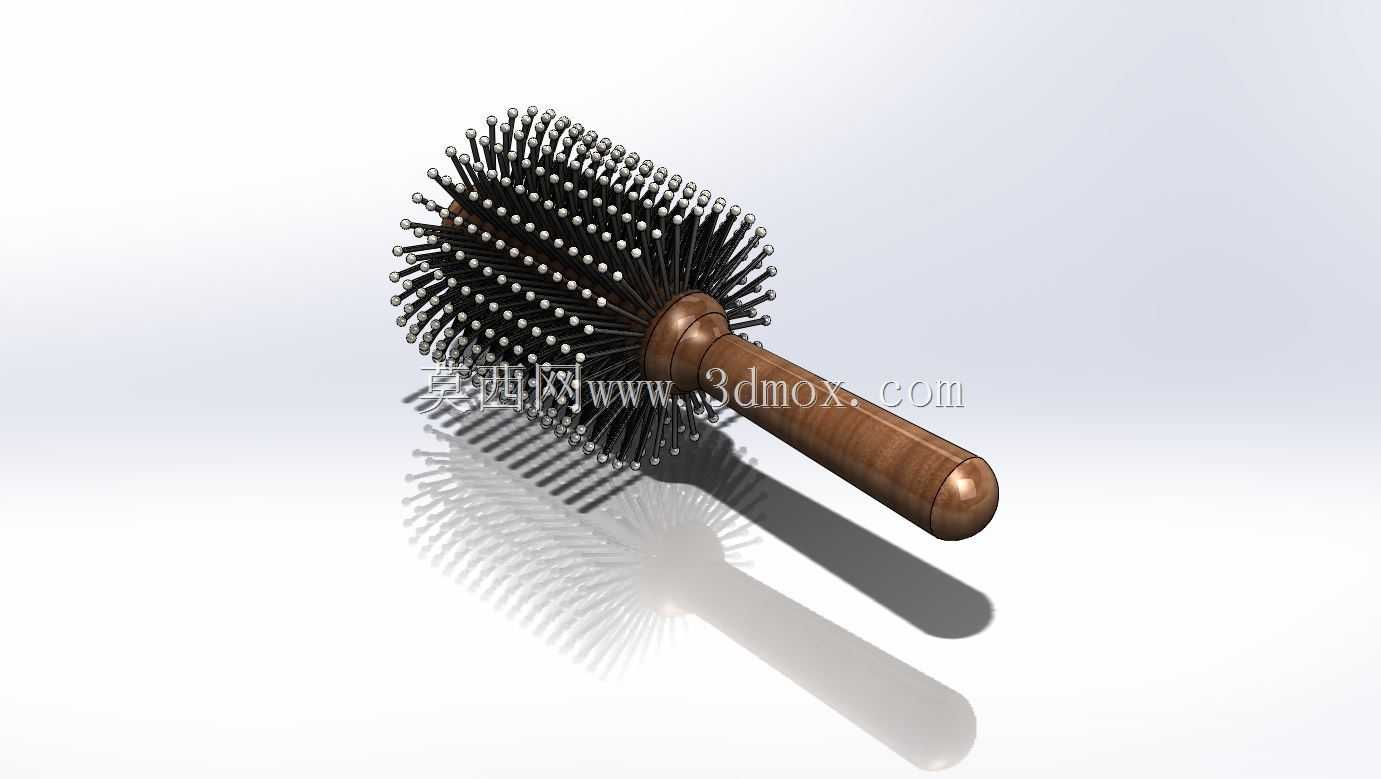

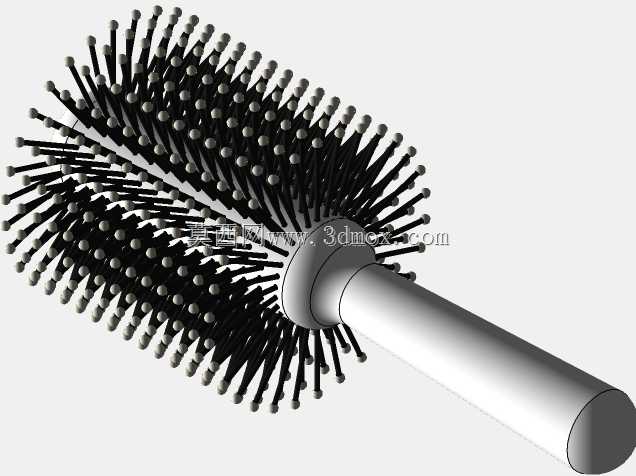

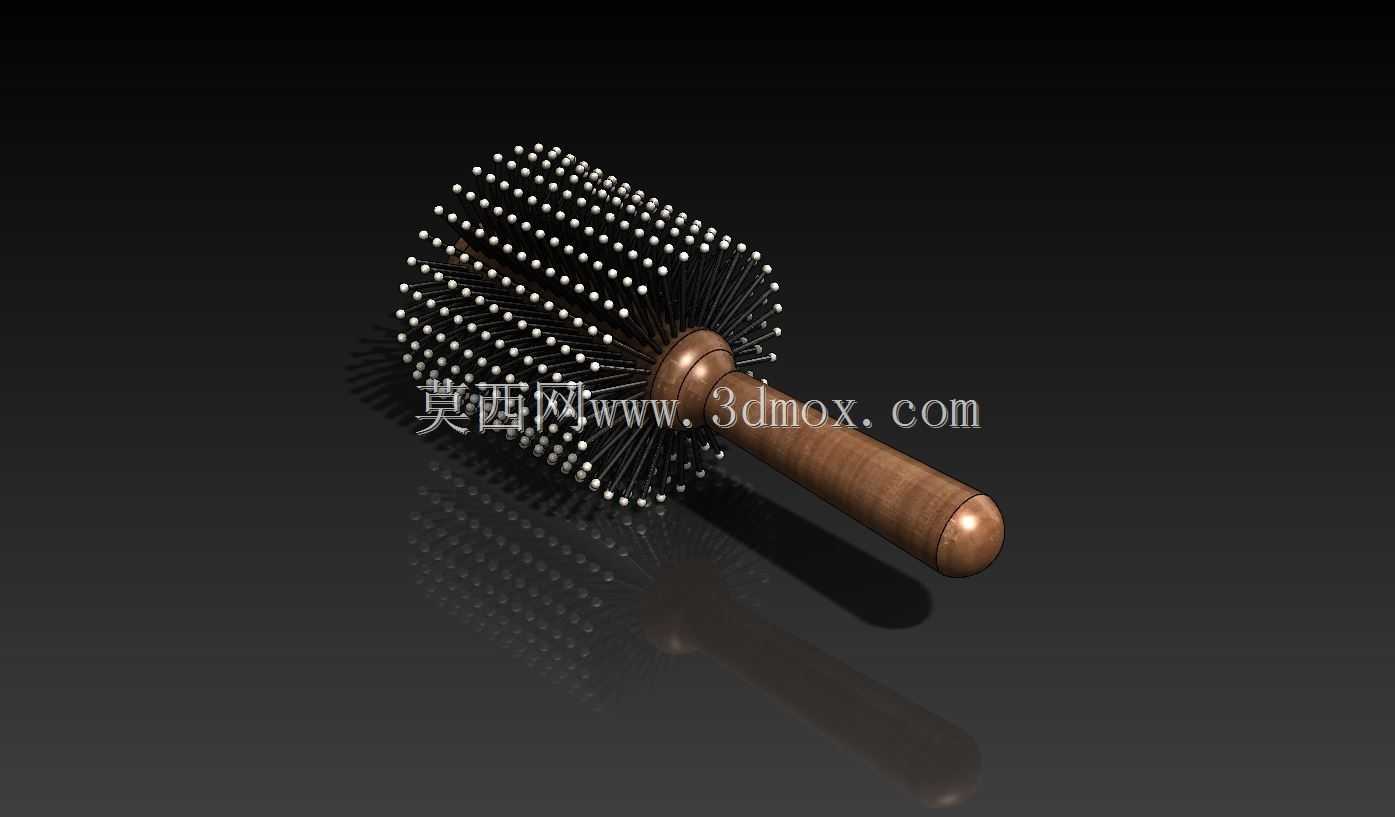

带木质手柄的气囊式圆滚梳结构设计

　　日常美发造型场景中，圆滚梳是美发沙龙、家庭个人护理场景里高频使用的造型工具，这款带木质手柄的圆滚梳结构，在设计阶段充分考虑了握持操作的人机工程学要求与梳发过程的使用体验。从结构组成来看，整体分为握持手柄、梳体滚筒、梳齿阵列、内置弹性缓冲结构四个核心部分，手柄采用仿木质感的曲面造型，握持段做了渐变收腰处理，直径从衔接端的22mm向尾端逐步收窄至18mm，尾端做了R8的圆弧过渡，避免长时间握持时硌手，适配不同手型的抓握施力角度，不管是美发师长时间站立操作做卷发造型，还是普通用户居家梳理直发，都能保持稳定的握持状态，不会因为手部发力或者沾附洗护产品出现打滑的问题。梳体滚筒部分采用圆柱形基体设计，直径设计为65mm，长度为120mm，

　　这个尺寸边界是经过多轮使用验证确定的：滚筒直径过小会导致卷发时弧度太局促，难以打造自然的大波浪卷度，直径过大则会在梳理短发时出现卡发、贴合度不足的问题，65mm的直径刚好适配大部分中长发的卷发造型需求，同时兼顾短发发根蓬松的打理需求。梳齿采用阵列式排布在滚筒外表面，每根梳齿的末端都做了小圆球钝化处理，球头直径1.8mm，比梳齿杆部直径大0.6mm，这个结构设计一方面可以避免梳齿尖锐端刮伤头皮，另一方面在梳理打结发丝时，圆头可以顺着毛鳞片方向滑过，减少对发丝的拉扯损伤。梳齿的排布采用螺旋交错阵列，相邻梳齿的周向间距为3mm，轴向间距为4mm，这种排布方式相比规整的行列排布，能在梳发时让更多发丝嵌入梳齿间隙，

　　同时在吹发造型时让热风可以均匀穿过梳齿间隙，接触到每一层发丝，提升造型效率。滚筒内部设置了弹性缓冲结构，也就是日常所说的气囊结构，所有梳齿的根部都连接在弹性支撑层上，当梳齿接触头皮施加压力时，支撑层会产生1-3mm的弹性形变，缓冲梳理时的按压力度，避免硬接触导致的头皮不适感，同时可以适配不同头型的曲面弧度，不管是梳理头顶、侧区还是后颈部位的头发，梳齿都能紧密贴合头皮轮廓，不会出现局部梳齿悬空、梳理不到位的情况。在结构衔接部分，手柄和滚筒的衔接处做了隐藏式的旋转连接结构，滚筒可以围绕手柄轴线做360度自由旋转，这个结构是圆滚梳的核心功能结构之一：在做卷发造型时，一边用吹风机加热发丝，一边转动梳子带卷发片，旋转结构可以保证滚筒顺畅转动，

　　不会因为发丝缠绕导致梳子卡滞，拉扯发丝。衔接处的配合间隙控制在0.2mm以内，既保证转动的顺畅度，又不会让发丝卡入衔接缝隙里。设计过程中还考虑了长期使用的结构可靠性，梳齿和弹性支撑层的连接采用嵌件注塑的方式，每根梳齿的根部都做了倒扣结构，嵌入支撑层内部2mm，避免长期梳理过程中梳齿脱落；手柄表面做了哑光防滑处理，耐汗渍、耐常见美发洗护产品的腐蚀，长期使用不会出现表层脱落、起黏的问题。从实际使用场景的适配性来看，这款结构的圆滚梳既可以配合吹风机做直发顺直打理，通过梳齿的张力带直发片，让热风顺着梳齿方向吹过，抚平毛躁；也可以做卷发造型，将发片缠绕在滚筒上，通过热风加热定型后松开，就能得到自然的内扣或者大波浪卷度；还可以用来打理发根蓬松度，将梳子贴在发根部位，向上托起发片用热风加热，冷却后就能让发根保持挺立状态，避免发型扁塌。在建模过程中，所有曲面都做了连续性处理，手柄和滚筒的衔接处做了顺滑的曲面过渡，没有尖锐的棱角，整体结构没有多余的装饰性特征，所有造型特征都服务于实际使用功能，没有为了外观刻意增加的冗余结构，保证生产时的工艺可行性，不管是采用注塑成型还是木质车削加工，都能快速实现量产，装配环节也只需要将旋转轴、滚筒组件、手柄依次压合即可，不需要复杂的连接紧固件，装配效率高，后期维护也很方便，如果出现梳齿磨损的情况，只需要更换滚筒组件就可以继续使用，降低了使用成本。
