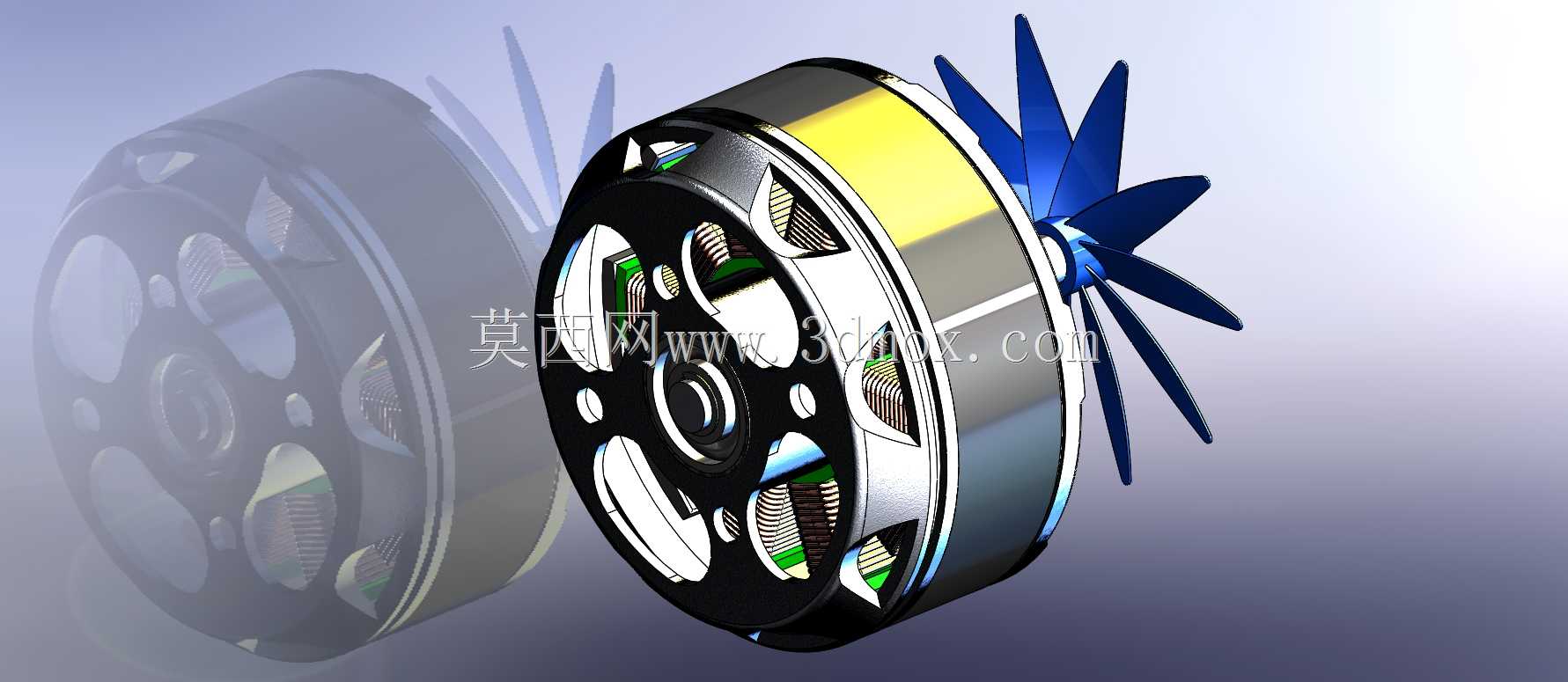

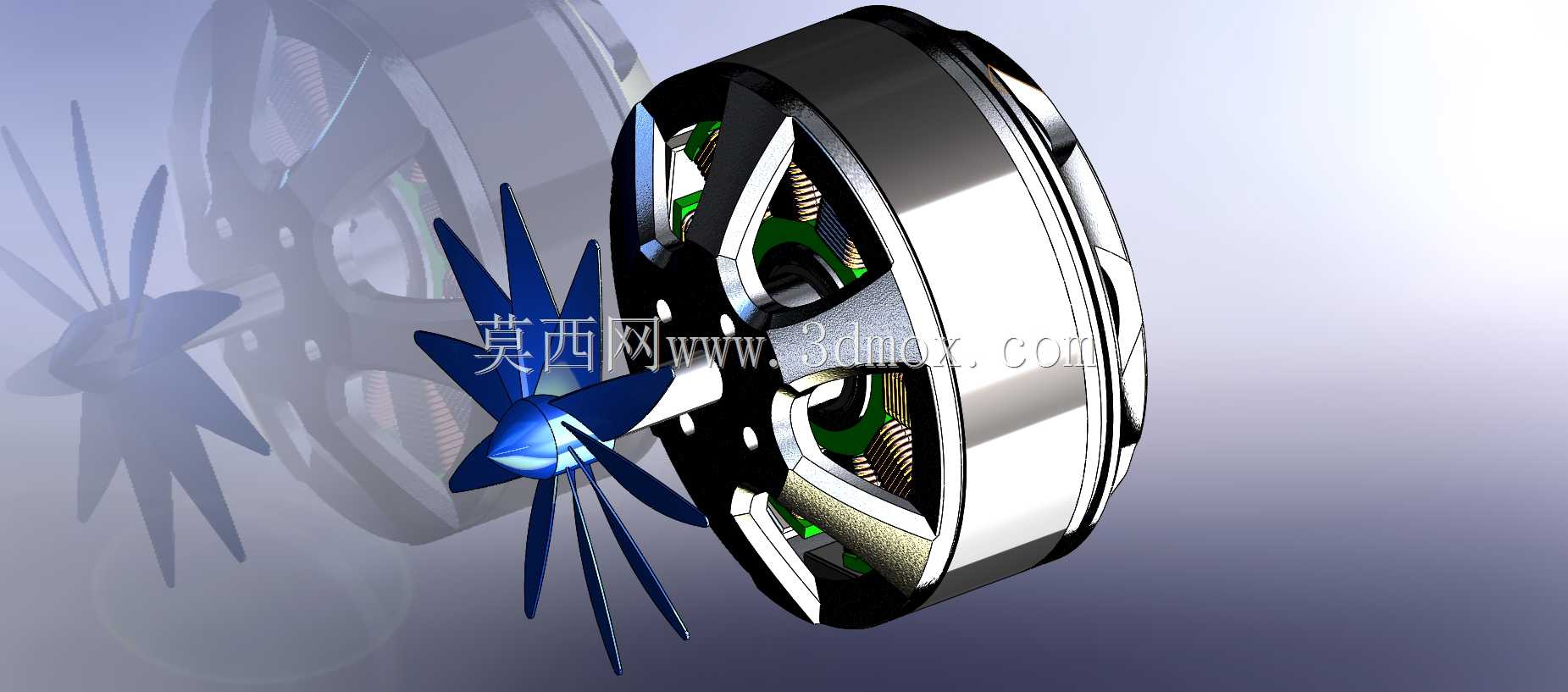

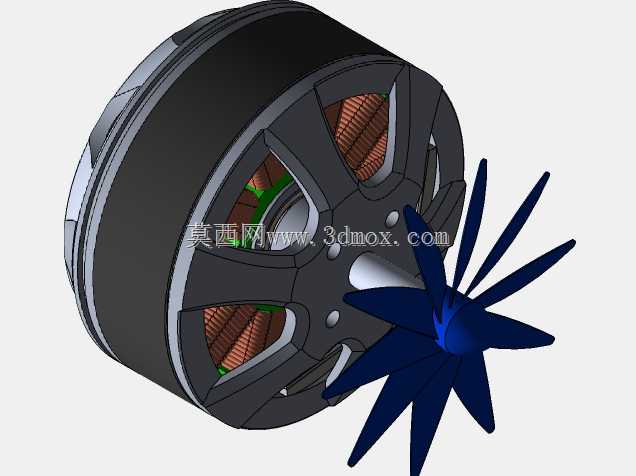

外转子无刷直流电机带散热风叶结构

　　这款外转子结构的无刷直流动力部件，在小型消费级旋翼飞行器、桌面级散热通风设备、小型精密传动工位上的应用十分广泛，和传统内转子电机不同，它把永磁磁极直接布置在旋转外壳内侧，定子绕组固定在中心基座上，转动惯量匹配更适合带直接驱动负载的场景，省去了中间减速传动的间隙累积，响应速度更快。从结构设计逻辑来看，外转子壳体同时承担磁轭固定、风叶安装基座、散热接触面三个功能，壳体外侧做了环形台阶定位面，和配套风叶的安装孔位完全贴合，不需要额外的转接法兰就能直接锁紧，风叶采用径向直叶加后掠角的组合叶型，转动时既能给自身绕组带走铜损产生的热量，也能给周边安装的电控板形成定向气流，避免驱动元件过热降额。定子部分的绕组排布采用集中式绕法，

　　槽满率控制在合理区间，铁芯冲片用的是高导磁低损耗硅钢材料，端部做了绝缘浸漆处理，能适应高转速下的振动工况，出线位置从中心轴的中空孔位引出，不会和旋转的外转子发生干涉，中心轴的两端都设计了轴承安装位，用深沟球轴承支撑旋转外壳，径向跳动量控制在极小范围内，高速转动时不会出现偏心抖动的问题。安装边界上，中心基座预留了四个对称的通孔安装位，孔位分布圆直径适配多数小型设备的安装支架尺寸，轴向总长度控制得十分紧凑，不会占用过多的设备内部空间，出线端的轴段做了扁位结构，防止安装时跟转，也能辅助定位周向角度。实际使用中，这类无刷结构没有碳刷磨损的问题，维护周期远长于有刷直流电机，运转时的电磁噪音更低，适合对噪音有要求的民用设备场景，

　　风叶和转子壳体的同轴度在设计时做了专门的公差约束，做动平衡校正时不需要额外加太多配重块，就能达到高转速下的平衡等级要求。定子和转子之间的气隙均匀度是设计时的核心控制点，气隙过大会降低磁能利用率，过小则容易因为加工公差或者热胀冷缩出现扫膛问题，这款结构在轴承选型和轴的刚度设计上做了匹配，保证全工况下气隙波动在允许范围内。外转子外壳的表面做了氧化处理，既提升了散热效率，也能在潮湿环境下起到防锈作用，风叶采用工程塑料一体注塑成型，自身重量轻，转动时的离心载荷小，不会给轴承带来额外的径向负担，叶尖和外围护罩的安全间隙也做了预留，避免装配误差导致叶尖擦碰护罩。在小型无人机动力场景下，这个结构可以直接适配螺旋桨安装，

　　转子端面的螺纹孔位能直接锁紧螺旋桨桨座，不需要额外的转接件，动力传递路径更短，传动效率更高；在桌面散热设备场景下，配套的风叶可以直接形成定向风道，不需要额外加装风轮，整体装配工序更少。设计时还考虑了绕组的散热路径，定子铁芯和中心安装基座之间采用过盈配合，铁芯上的热量可以直接传导到安装基座，再通过安装面传递到设备壳体上，配合风叶带动的气流，能把绕组温升控制在绝缘等级允许的范围内，长时间满负载运行也不会出现过热退磁的问题。轴承位置预留了润滑脂存储空间，能延长轴承的使用寿命，避免高速运转下润滑脂流失导致的轴承异响、卡滞问题，出线位置做了护线套设计，防止安装时线材被金属锐边割破，造成短路故障。
