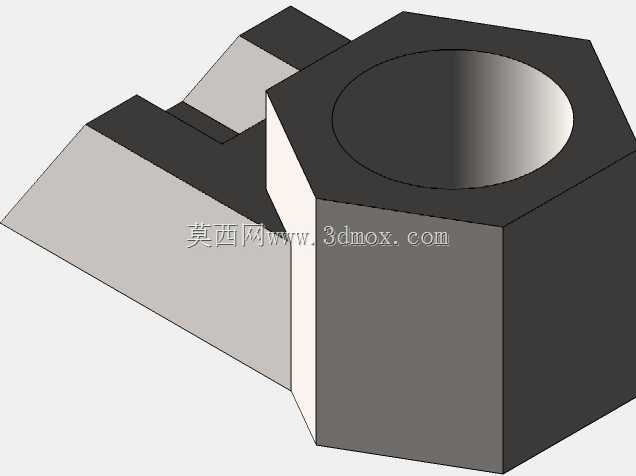

六角基座带侧装卡位传感安装固定件

　　在工业传感检测的装配场景里，这类带侧伸卡位的六角基座固定件，常被用在设备机架的型材安装面、工装夹具的定位工位旁，用来给接近式、光电类传感元件提供稳定的安装基准，避免传感元件直接受设备运行的振动、物料剐蹭影响检测精度。从结构功能来看，主体的六角段是核心的安装受力部位，中间的通孔既可以穿装传感元件本体，也能作为走线通道，让传感线缆从基座内部穿过，减少外露线缆被拉扯、被切削液腐蚀的风险；侧伸的卡位结构是设计里的关键细节，它不需要额外增加定位销，就能在安装时卡入型材槽或者工装的预留卡位槽里，防止拧紧锁紧螺母时整个基座跟着转动，省去了安装时额外用扳手固定基座的工序，在批量装配的产线工位上能明显提升装配效率。

　　设计这类零件的时候，首先要考虑的是安装边界的适配性，六角段的对边尺寸要匹配常用的锁紧螺母规格，同时不能超出型材安装槽的宽度限制，侧伸卡位的厚度要和常用工业铝型材的槽宽、工装钢板的预留卡位槽间隙配合，单边预留0.1mm左右的装配间隙，既保证安装时能顺利卡入，又不会因为间隙过大导致安装后基座出现晃动。中间通孔的直径要比常用的M12、M18规格传感元件的外径大0.2-0.3mm，保证传感元件能顺利穿入调整检测距离，同时通孔的内壁要做倒角处理，避免穿线时刮伤线缆外皮。六角段的厚度要根据受力情况设定，要能承受锁紧螺母拧紧时的压紧力，不会因为拧紧力矩过大导致六角段变形，同时侧伸卡位的根部要做圆角过渡，减少应力集中，避免设备长期运行振动下卡位根部出现断裂。

　　实际应用中，这类固定件常搭配锁紧螺母使用，将传感元件穿入通孔调整好检测距离后，用两个螺母从六角基座的上下两端锁紧传感元件，侧卡位卡入安装位的槽内后，只需要拧紧螺母就能完成固定，不需要在安装面上额外加工定位孔，对于需要频繁调整传感位置的检测工位来说，这种结构能快速调整安装位置，不需要重新钻孔攻丝，适配多品种小批量的生产工位调整需求。在外形尺寸的把控上，侧伸卡位的长度不能过长，否则会超出安装面的边界，和周边的运动部件产生干涉，也不能过短，否则起不到防转的作用，通常卡位的有效卡入长度要达到3mm以上，保证防转的可靠性。六角段的下端面要做平面度处理，保证和安装面贴合紧密，不会因为贴合面有缝隙导致安装后基座倾斜，进而影响传感元件的检测角度，出现检测误判的情况。

　　从建模逻辑来看，先绘制六角主体的草图，拉伸得到主体基座，再绘制侧伸卡位的轮廓拉伸合并，之后切除中间的通孔，最后处理各个边角的倒角和圆角，建模时要注意各个配合面的尺寸公差标注，比如通孔的直径公差、六角对边的尺寸公差、卡位厚度的公差，这些尺寸直接影响实际装配的顺畅度。这类零件虽然结构不复杂，但在传感检测的工位里是很实用的固定构件，很多现场装配的痛点都能通过这种集成防转卡位的结构解决，不需要额外加工复杂的安装座，降低了工装制作的成本，也减少了安装调试的时间。
